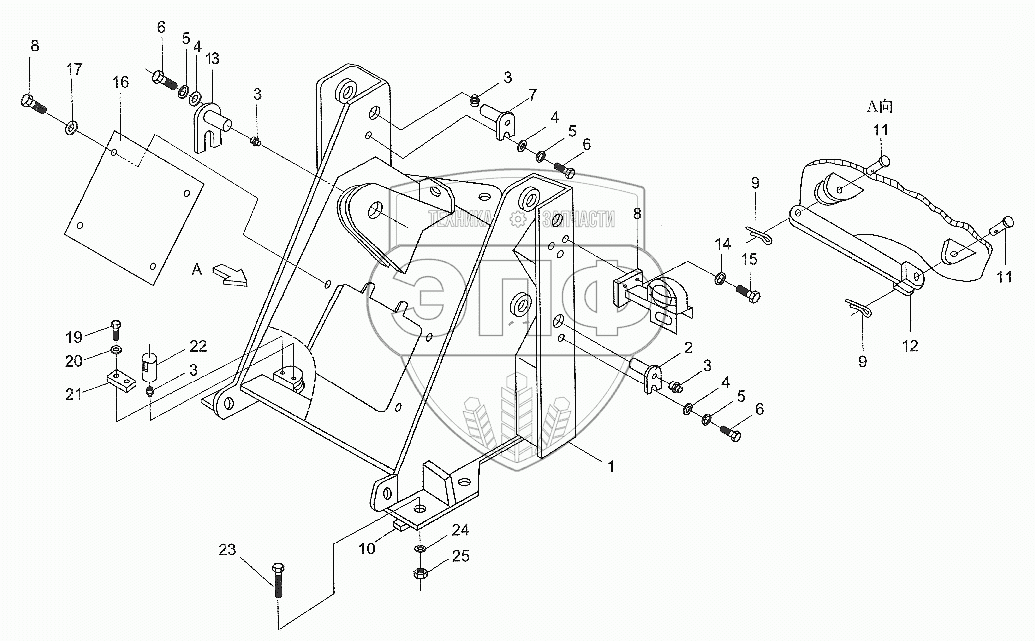

Каталог запасных частей к технике: XCMG WZ30-25. Передняя рама (шасси)
1
2
3
3
3
3
4
4
4
5
5
5
6
6
6
7
8
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
ZL20А.02.04 |
|
Передняя рама |
Нет на складе
|
| 2 |
ZL20А.14.08 |
|
Штифт цилиндра стрелы ковша |
Нет на складе
|
| 3 |
GB1152-79 |
|
Заглушка для смазки |
Нет на складе
|
| 4 |
ZL20А.02.01-3 |
|
Шайба 12 |
Нет на складе
|
| 5 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 6 |
Болт |
|
Болт |
Нет на складе
|
| 7 |
ZL20А.02.01 |
|
Опора передней лампы |
Нет на складе
|
| 8 |
ZL20А.11.05.2 |
|
Разводной штифт 5x60 |
Нет на складе
|
| 9 |
GB91-86 |
|
Шплинт |
Нет на складе
|
| 10 |
ZL20А.02.-13 |
|
Шатун |
Нет на складе
|
| 11 |
ZL20А.02.4 |
|
Штифт тяговой штанги |
Нет на складе
|
| 12 |
ZL20А.02-6 |
|
Палец рулевого цилиндра |
Нет на складе
|
| 13 |
ZL20А.02.02 |
|
Шайба 14 |
Нет на складе
|
| 14 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 15 |
GB5781-86 |
|
Болт |
Нет на складе
|
| 16 |
ZL20А.01-8 |
|
Шайба 8 |
Нет на складе
|
| 17 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 18 |
GB5781-86 |
|
Болт |
Нет на складе
|
| 19 |
GB5781-86 |
|
Болт |
Нет на складе
|
| 20 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 21 |
ZL20А.02.06-1 |
|
Штифт рулевого цилиндра |
Нет на складе
|
| 22 |
ZL20А.02.06-2 |
|
Штифт рулевого цилиндра |
Нет на складе
|
| 23 |
ZL20А.02-1 |
|
Болт М 24x240 |
Нет на складе
|
| 24 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 25 |
ZL20А.02-2 |
|
Гайка М24 |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
