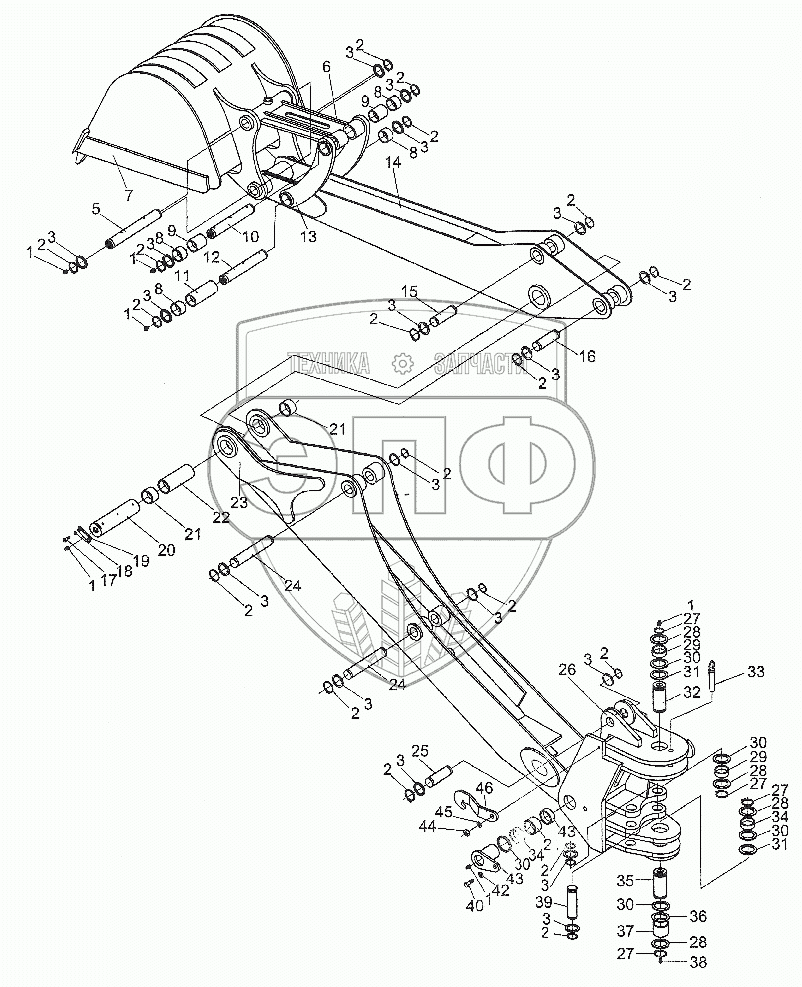

Каталог запасных частей к технике: XCMG WZ30-25. Экскаваторное устройство
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
5
6
7
8
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
23
24
24
25
26
27
27
27
27
28
28
28
28
29
29
30
30
30
30
30
31
31
32
33
34
34
35
36
37
38
39
40
42
43
43
44
45
46
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
GB1152-79 |
|
Заглушка для смазки |
Нет на складе
|
| 2 |
GB-894.1-86 |
|
Стопорное кольцо 50 |
Нет на складе
|
| 3 |
WZ30.11-1 |
|
Упорное кольцо |
Нет на складе
|
| 4 |
WZ30.11-3 |
|
Прокладка |
Нет на складе
|
| 5 |
WZ30.11-2 |
|
Вал |
Нет на складе
|
| 6 |
WZ30.11.1 |
|
Тяговая штанга |
Нет на складе
|
| 7 |
WZ30.11.2 |
|
Ковш |
Нет на складе
|
| 8 |
WZ30.11-8 |
|
Прокладка |
Нет на складе
|
| 9 |
WZ30.11-10 |
|
Прокладка |
Нет на складе
|
| 10 |
WZ30.11-11 |
|
Вал |
Нет на складе
|
| 11 |
WZ30.11-7 |
|
Прокладка |
Нет на складе
|
| 12 |
WZ30.11-9 |
|
Вал |
Нет на складе
|
| 13 |
WZ30.11.3 |
|
Поворотный рычаг |
Нет на складе
|
| 14 |
WZ30.11.4 |
|
Рычаг ковша |
Нет на складе
|
| 15 |
WZ30.11-12 |
|
Вал |
Нет на складе
|
| 16 |
WZ30.11-17 |
|
Вал |
Нет на складе
|
| 17 |
GB5783-86 |
|
Болт |
Нет на складе
|
| 18 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 19 |
WZ30.11-13 |
|
Защитная пластина |
Нет на складе
|
| 20 |
WZ30.11-16 |
|
Вал |
Нет на складе
|
| 21 |
WZ30.11-15 |
|
Прокладка |
Нет на складе
|
| 22 |
WZ30.11-14 |
|
Прокладка |
Нет на складе
|
| 23 |
WZ30.11.5 |
|
Стрела ковша |
Нет на складе
|
| 24 |
WZ30.11-18 |
|
Вал |
Нет на складе
|
| 25 |
WZ30.11-19 |
|
Вал |
Нет на складе
|
| 26 |
WZ30.11.6 |
|
Движок |
Нет на складе
|
| 27 |
GB894.1-86 |
|
Пружинный зажим |
Нет на складе
|
| 28 |
WZ30.11-24 |
|
Стопорная шайба |
Нет на складе
|
| 29 |
WZ30.11-25 |
|
Прокладка |
Нет на складе
|
| 30 |
WZ30.11-22 |
|
Регулировочный диск |
Нет на складе
|
| 31 |
WZ30.11-26 |
|
Регулировочный диск |
Нет на складе
|
| 32 |
WZ30.11-23 |
|
Вал |
Нет на складе
|
| 33 |
WZ30.11.8 |
|
Дюбель |
Нет на складе
|
| 34 |
WZ30.11-20 |
|
Прокладка |
Нет на складе
|
| 35 |
WZ30.11-28 |
|
Вал |
Нет на складе
|
| 36 |
WZ30.11-29 |
|
Накладка |
Нет на складе
|
| 37 |
WZ30.11-30 |
|
Прокладка |
Нет на складе
|
| 38 |
GB1153-79 |
|
Грязезащитный колпачок М10х1450 |
Нет на складе
|
| 39 |
WZ30.11-27 |
|
Вал |
Нет на складе
|
| 40 |
GB5783-86 |
|
Болт |
Нет на складе
|
| 41 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 42 |
WZ30.11.7 |
|
Гроверная шайба |
Нет на складе
|
| 43 |
WZ30.11-21 |
|
Прокладка |
Нет на складе
|
| 44 |
GB6170-86 |
|
Гайка |
Нет на складе
|
| 45 |
GB95-85 |
|
Шайба |
Нет на складе
|
| 46 |
WZ30.11.9 |
|
Опорная шейка |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
