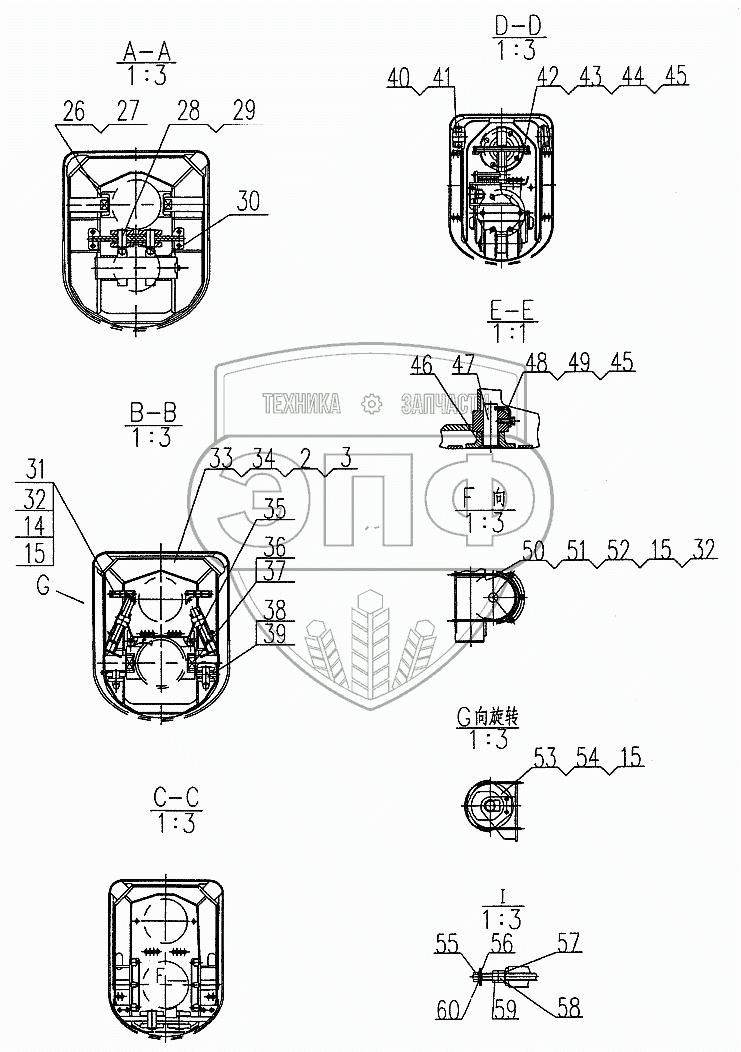

Каталог запасных частей к технике: XCMG QY50K. Стрела
2
3
14
15
15
15
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 2 |
10410038 |
|
Bolt M10x30 |
Нет на складе
|
| 3 |
10440006 |
|
Washer 10 |
Нет на складе
|
| 14 |
10410011 |
|
Bolt M8x20 |
Нет на складе
|
| 15 |
10440001 |
|
Washer 8 |
Нет на складе
|
| 26 |
QY50K.02II.6-17 |
|
Mat |
Нет на складе
|
| 27 |
QY50K.02II.6-18 |
|
Mat |
Нет на складе
|
| 28 |
QY50K.02II.6-19 |
|
Pin Shaft |
Нет на складе
|
| 29 |
QY50K.02II.6-20 |
|
Clip |
Нет на складе
|
| 30 |
QY50K.02II.6-21 |
|
Space |
Нет на складе
|
| 31 |
QY50K.02II.6.22 |
|
Rope Hold |
Нет на складе
|
| 32 |
10440062 |
|
Washer 8 |
Нет на складе
|
| 33 |
QY50K.02II.6.23 |
|
Rope Trestle |
Нет на складе
|
| 34 |
10440009 |
|
Washer 10 |
Нет на складе
|
| 35 |
QY50K.02II.6-24 |
|
Plate |
Нет на складе
|
| 36 |
QY50K.02II.6-25 |
|
Mat |
Нет на складе
|
| 37 |
QY50K.02II.6-26 |
|
Mat |
Нет на складе
|
| 38 |
QY25K.02II.5-27 |
|
Pin |
Нет на складе
|
| 39 |
QY25K.02II.5-28 |
|
Clip |
Нет на складе
|
| 40 |
QY25K.02II.5.22 |
|
Wheel |
Нет на складе
|
| 41 |
QY50K.02II.6-27 |
|
Pin Shaft |
Нет на складе
|
| 42 |
QY50K.02II.6-28 |
|
Rope Holder |
Нет на складе
|
| 43 |
10410006 |
|
Bolt M6x35 |
Нет на складе
|
| 44 |
10430009 |
|
Nut М6 |
Нет на складе
|
| 45 |
10440022 |
|
Washer 6 |
Нет на складе
|
| 46 |
QY50K.02II.6.30 |
|
Pully |
Нет на складе
|
| 47 |
QY50K.02II.6-31 |
|
Pin |
Нет на складе
|
| 48 |
QY50K.02II.6-32 |
|
Retaining Plate |
Нет на складе
|
| 49 |
10410374 |
|
Bolt M6x16 |
Нет на складе
|
| 50 |
QY50K.02II.6.33A |
|
Rope Holder |
Нет на складе
|
| 51 |
10420399 |
|
Bolt M8x35 |
Нет на складе
|
| 52 |
10430001 |
|
Nut М8 |
Нет на складе
|
| 53 |
QY50K.02II.6.34 |
|
Rope Holder |
Нет на складе
|
| 54 |
10410026 |
|
Bolt M8x16 |
Нет на складе
|
| 55 |
10430224 |
|
Nut M12 |
Нет на складе
|
| 56 |
10440119 |
|
Washer 16 |
Нет на складе
|
| 57 |
10440005 |
|
Washer 16 |
Нет на складе
|
| 58 |
10430008 |
|
Nut M20 |
Нет на складе
|
| 59 |
10430125 |
|
Nut M20 |
Нет на складе
|
| 60 |
10440005 |
|
Washer 16 |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
