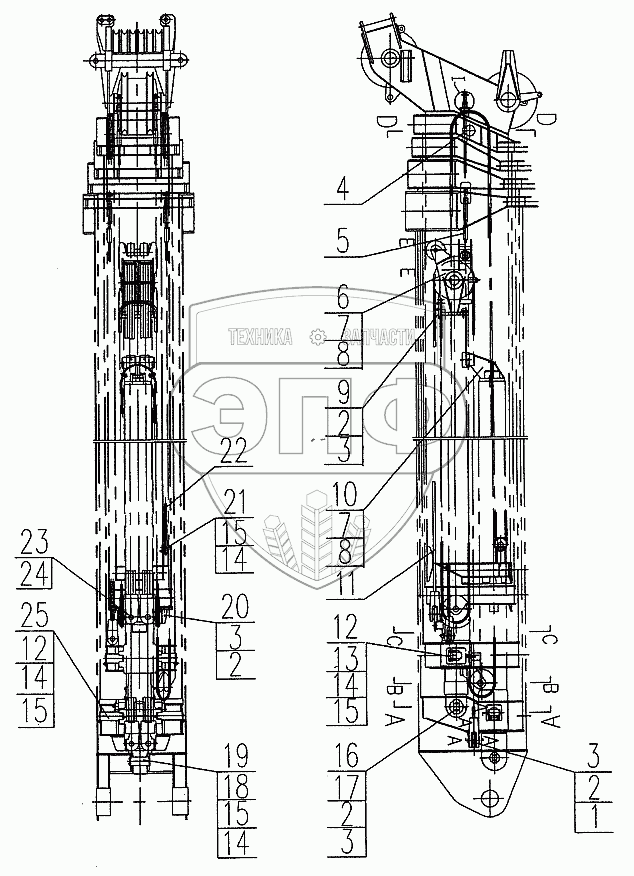

Каталог запасных частей к технике: XCMG QY50K. Стрела
1
2
2
2
2
3
3
3
3
4
5
6
7
7
8
8
9
10
11
12
12
13
14
14
14
14
15
15
15
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
QY50K.02II.6.3 |
|
Rope seat |
Нет на складе
|
| 2 |
10410038 |
|
Bolt M10x30 |
Нет на складе
|
| 3 |
10440006 |
|
Washer 10 |
Нет на складе
|
| 4 |
QY50K.02II.6.16 |
|
Thinly Rope II |
Нет на складе
|
| 5 |
QY50K.02II.6.15 |
|
Thinly Rope I |
Нет на складе
|
| 6 |
QY50K.02II.6.14 |
|
Guide Pully Structure |
Нет на складе
|
| 7 |
10410733 |
|
Bolt M12x40 |
Нет на складе
|
| 8 |
10440010 |
|
Washer 12 |
Нет на складе
|
| 9 |
QY50K.02II.6-13 |
|
Rope Roller |
Нет на складе
|
| 10 |
QY50K.02II.6.12А |
|
Guide Rack |
Нет на складе
|
| 11 |
QY50K.02II.6.10 |
|
Grossly Rope I |
Нет на складе
|
| 12 |
QY50K.02II.6-5 |
|
Shaft Bushing |
Нет на складе
|
| 13 |
QY50K.02II.6-8 |
|
Pin Shaft |
Нет на складе
|
| 14 |
10410011 |
|
Bolt M8x20 |
Нет на складе
|
| 15 |
10440001 |
|
Washer 8 |
Нет на складе
|
| 16 |
QY50K.02II.6-6 |
|
Pin Shaft |
Нет на складе
|
| 17 |
QY50K.02II.6-7 |
|
Retaining Plate |
Нет на складе
|
| 18 |
QY50K.02II.6-1 |
|
Pin Shaft |
Нет на складе
|
| 19 |
QY50K.02II.6-2 |
|
Retaining Plate |
Нет на складе
|
| 20 |
QY50K.02II.6.9 |
|
Rope seat |
Нет на складе
|
| 21 |
QY25K.02II.5-10 |
|
Shaft Bushing |
Нет на складе
|
| 22 |
QY50K.02II.6.11 |
|
Grossly Rope II |
Нет на складе
|
| 23 |
QY50K.02II.6-29 |
|
Pin Shaft |
Нет на складе
|
| 24 |
10450046 |
|
Ring 35 |
Нет на складе
|
| 25 |
QY50K.02II.6-4 |
|
Pin Shaft |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
