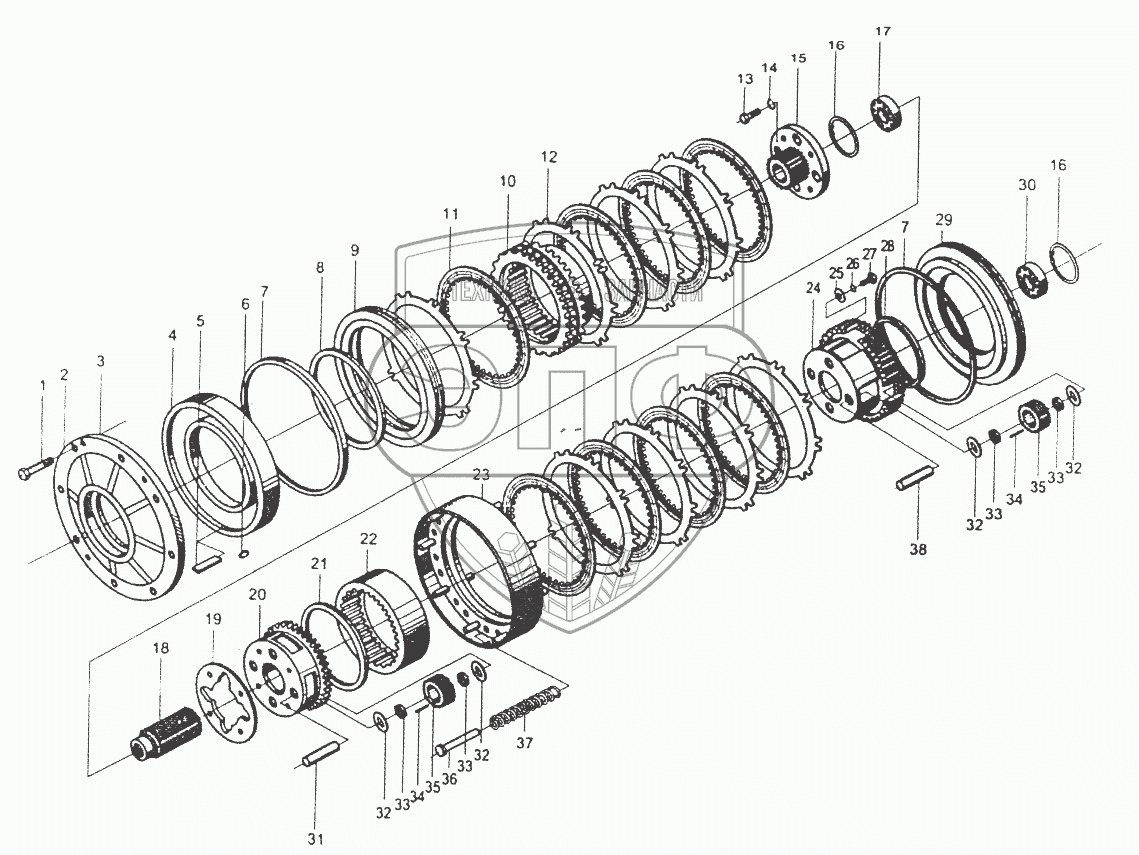

Каталог запасных частей к технике: XCMG ZL50G. Трансмиссия (3)
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
32
33
33
33
33
34
34
35
35
36
37
38
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
GB5783-86 |
|
Болт |
Нет на складе
|
| 2 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 3 |
ZL40.6-33A |
|
Средняя крышка |
Нет на складе
|
| 4 |
ZL40.6.12-1A |
|
Цилиндр 1-й передачи |
Нет на складе
|
| 5 |
ZL40.6-63 |
|
Якорная пластина |
Нет на складе
|
| 6 |
GB1235-76 |
|
Кольцо |
Нет на складе
|
| 7 |
ZL40.6.13-1A |
|
Внешнее уплотнительное кольцо |
Нет на складе
|
| 8 |
ZL40.6.8-3A |
|
Внутр. уплотнительное кольцо |
Нет на складе
|
| 9 |
ZL40.6.13-3A |
|
Поршень 1-й передачи |
Нет на складе
|
| 10 |
ZL40.30.5-31 |
|
Внутр. кольцевая шестерня |
Нет на складе
|
| 11 |
ZL40.6.14 |
|
1-я приводная пластина реверса |
Нет на складе
|
| 12 |
ZL40.6-48 |
|
1-я фрикционная пластина реверса |
Нет на складе
|
| 13 |
GB5783-86 |
|
Болт |
Нет на складе
|
| 14 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 15 |
ZL40A.30.5-17 |
|
Передний соединительный фланец |
Нет на складе
|
| 16 |
GB894.1-86 |
|
Пружинный зажим |
Нет на складе
|
| 17 |
GB277-89 |
|
Шариковый подшипник 50210 |
Нет на складе
|
| 18 |
ZL40A.30.5-18 |
|
Центральная шестерня |
Нет на складе
|
| 19 |
ZL40.6-44 |
|
Запирающая пластина |
Нет на складе
|
| 20 |
ZL40.6-45 |
|
Приводная шестерня 1-й передачи |
Нет на складе
|
| 21 |
ZL40.6-47 |
|
Запирающее кольцо |
Нет на складе
|
| 22 |
ZL40A.30.5-23 |
|
Внутренняя кольцевая шестерня реверса |
Нет на складе
|
| 23 |
ZL40.6.4 |
|
Муфта якоря |
Нет на складе
|
| 24 |
ZL40A.30.5-32 |
|
Приводная шестерня реверса |
Нет на складе
|
| 25 |
ZL40.6-51 |
|
Гровер |
Нет на складе
|
| 26 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 27 |
GB5783-86 |
|
Болт |
Нет на складе
|
| 28 |
ZL40.6.15-3A |
|
Внутреннее уплотнительное кольцо |
Нет на складе
|
| 29 |
ZL40.6.15-1A |
|
Поршень реверса |
Нет на складе
|
| 30 |
GB276-89 |
|
Шарикоподшипник |
Нет на складе
|
| 31 |
ZL40.6-16 |
|
Штифт |
Нет на складе
|
| 32 |
ZL40.6-50 |
|
Шайба |
Нет на складе
|
| 33 |
ZL40.6-10 |
|
Прокладка |
Нет на складе
|
| 34 |
GB309-84 |
|
Игла подшипника |
Нет на складе
|
| 35 |
ZL40A.30.5-13 |
|
Планетарная шестерня |
Нет на складе
|
| 36 |
ZL40.6-52 |
|
Направляющий шплинт |
Нет на складе
|
| 37 |
ZL40.6-53A |
|
Пружина |
Нет на складе
|
| 38 |
ZL40.6-15 |
|
Шпилька реверса |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
