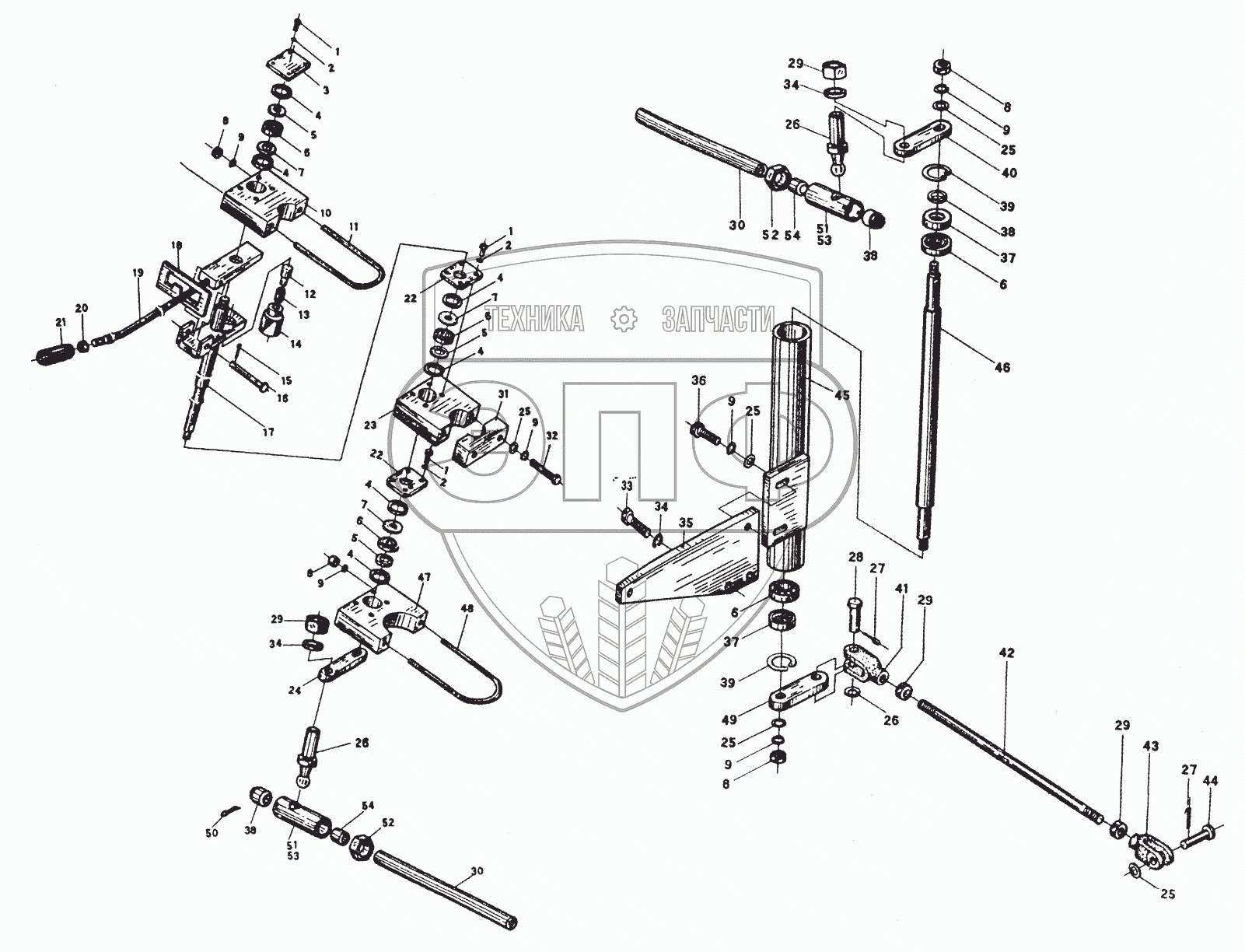

Каталог запасных частей к технике: XCMG ZL50G. Система управления
1
1
1
2
2
2
3
4
4
4
4
4
4
5
5
5
6
6
6
6
6
7
7
7
8
8
8
8
9
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
25
25
25
25
26
26
26
27
27
28
29
29
29
29
30
30
31
32
33
34
34
34
35
36
37
37
38
38
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
52
53
53
54
54
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
GB5781-86 |
|
Болт |
Нет на складе
|
| 2 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 3 |
ZL40.7.1-1 |
|
Пластина |
Нет на складе
|
| 4 |
ZL40.7.1-11 |
|
Spacer |
Нет на складе
|
| 5 |
ZL40.7.1-9 |
|
Spacer |
Нет на складе
|
| 6 |
GB279-88 |
|
Подшипник |
Нет на складе
|
| 7 |
ZL40.7.1-10 |
|
Spacer |
Нет на складе
|
| 8 |
GB6170-86 |
|
Гайка |
Нет на складе
|
| 9 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 10 |
ZL50E.15A.1-1 |
|
Седло подшипника |
Нет на складе
|
| 11 |
ZL50E.15A.1-3 |
|
U-Болт |
Нет на складе
|
| 12 |
ZL40.7.1-5 |
|
Stud |
Нет на складе
|
| 13 |
ZL40.7.1-7 |
|
Spring |
Нет на складе
|
| 14 |
ZL40.7.1-6 |
|
Spring Retainer |
Нет на складе
|
| 15 |
GB91-86 |
|
Шплинт |
Нет на складе
|
| 16 |
ZL40.7.1.1-1 |
|
Шпилька |
Нет на складе
|
| 17 |
Z5G.2.1.1 |
|
Поворотный вал |
Нет на складе
|
| 18 |
Z5G.2.3 |
|
Дозирующий механизм |
Нет на складе
|
| 19 |
ZL50E.15A.1.2 |
|
Рычаг |
Нет на складе
|
| 20 |
GB6170-86 |
|
Гайка |
Нет на складе
|
| 21 |
ZL40.7.1-16 |
|
Knob M12 |
Нет на складе
|
| 22 |
ZL40.7.1-8 |
|
Plate |
Нет на складе
|
| 23 |
Z5G.2.1-1 |
|
Седло подшипника |
Нет на складе
|
| 24 |
ZL50E.15A-1 |
|
Соединительная пластина |
Нет на складе
|
| 25 |
GB97.1-85 |
|
Шайба |
Нет на складе
|
| 26 |
ZL40.7.3-5 |
|
Round Screw |
Нет на складе
|
| 27 |
GB91-86 |
|
Шплинт |
Нет на складе
|
| 28 |
GB882-86 |
|
Шплинт |
Нет на складе
|
| 29 |
GB6170-86 |
|
Гайка |
Нет на складе
|
| 30 |
Z5G.2-1 |
|
Шарнир |
Нет на складе
|
| 31 |
Z5G.2.1-2 |
|
Седло |
Нет на складе
|
| 32 |
GB5780-86 |
|
Болт |
Нет на складе
|
| 33 |
GB5781-86 |
|
Болт |
Нет на складе
|
| 34 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 35 |
ZL50E.15A.2-3 |
|
Фиксирующая пластина |
Нет на складе
|
| 36 |
GB5781-86 |
|
Болт |
Нет на складе
|
| 37 |
ZL40A.7.4-3 |
|
Mat Seat |
Нет на складе
|
| 38 |
ZL40.7.3-6 |
|
Round Seat |
Нет на складе
|
| 39 |
GB893.1-86 |
|
Пружинный зажим |
Нет на складе
|
| 40 |
ZL50E.15A.2-2 |
|
Соединительная пластина |
Нет на складе
|
| 41 |
ZL40.7.5-2 |
|
Соединительный элемент |
Нет на складе
|
| 42 |
ZL50E.15A-5 |
|
Шарнир |
Нет на складе
|
| 43 |
ZL40.7.5-3 |
|
Соединительный элемент |
Нет на складе
|
| 44 |
GB882-86 |
|
Шплинт |
Нет на складе
|
| 45 |
Z6G.2.2.1 |
|
Суппорт |
Нет на складе
|
| 46 |
Z5G.2.2-1 |
|
Поворотный вал |
Нет на складе
|
| 47 |
ZL50E.15A.1-2 |
|
Седло подшипника |
Нет на складе
|
| 48 |
ZL50E.15A.1-4 |
|
U-Болт |
Нет на складе
|
| 49 |
Z5G.2.2-2 |
|
Соединительная пластина |
Нет на складе
|
| 50 |
GB91-86 |
|
Шплинт |
Нет на складе
|
| 51 |
ZL40.7.3-4 |
|
Spring Spacer |
Нет на складе
|
| 52 |
GB6171-86 |
|
Гайка |
Нет на складе
|
| 53 |
ZL40.7.3-1 |
|
Spacer |
Нет на складе
|
| 54 |
ZL40.7.3-3 |
|
Round Seat |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
