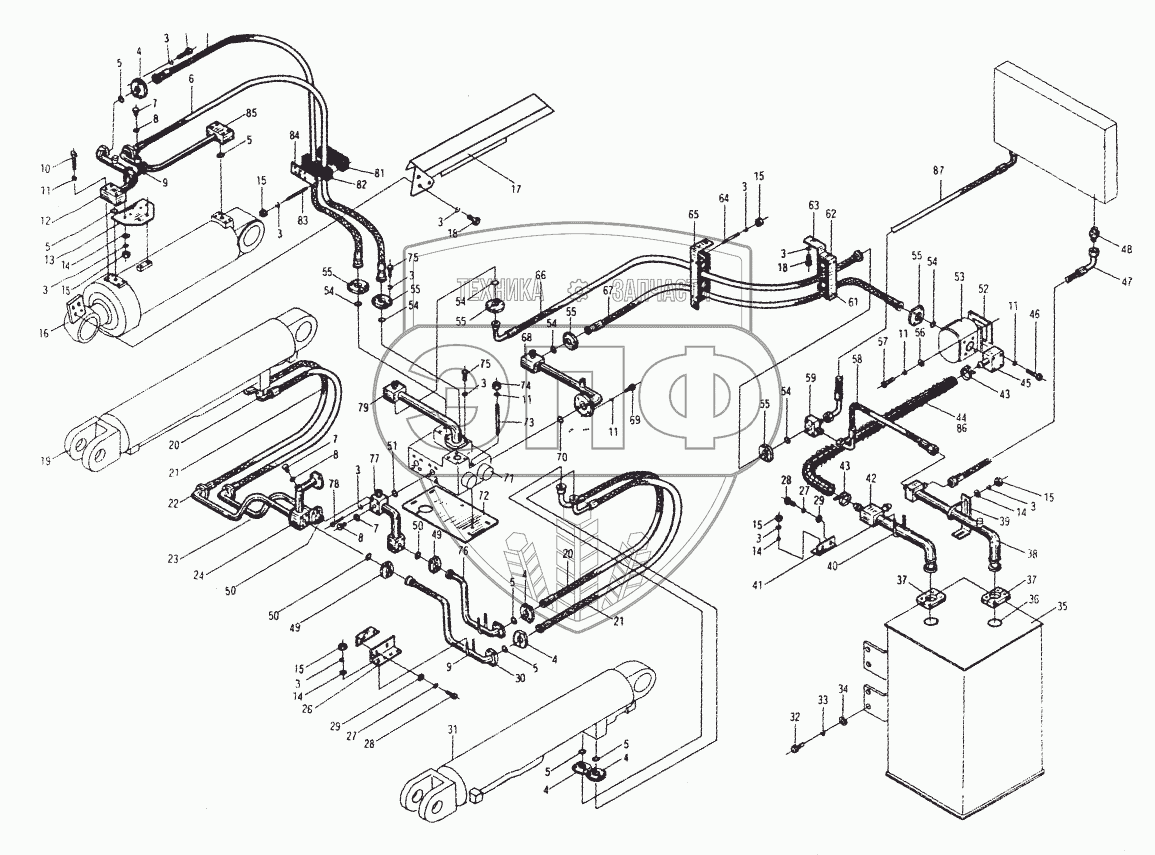

Каталог запасных частей к технике: XCMG ZL50G. Рабочая гидравлическая система
1
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
5
5
5
5
5
5
5
6
7
7
7
8
8
8
9
9
10
11
11
11
11
11
12
13
14
14
14
14
15
15
15
15
15
15
16
17
18
18
19
20
20
21
21
22
23
24
25
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
43
44
45
46
47
48
49
49
50
50
50
52
53
54
54
54
54
54
54
55
55
55
55
55
55
56
57
58
59
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
75
76
77
78
79
81
82
83
84
85
86
87
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
Z5G.7.1A.1 |
|
F Шланг |
Нет на складе
|
| 2 |
GB5783-86 |
|
Болт |
Нет на складе
|
| 3 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 4 |
FPS 1 |
|
Фланец |
Нет на складе
|
| 5 |
Кольцо |
|
Кольцо |
Нет на складе
|
| 6 |
Z5G.7.1A.2 |
|
F Шланг |
Нет на складе
|
| 7 |
JB1000-77 |
|
Заглушка |
Нет на складе
|
| 8 |
Q/SC1294-2000 |
|
Шайба |
Нет на складе
|
| 9 |
85Z.10.1.1-2 |
|
U-Болт |
Нет на складе
|
| 10 |
GB5782-86 |
|
Болт |
Нет на складе
|
| 11 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 12 |
Z5G.7.1.2 |
|
Труба |
Нет на складе
|
| 13 |
ZL50E.7.1-1 |
|
Планка |
Нет на складе
|
| 14 |
GB97.1-85 |
|
Шайба |
Нет на складе
|
| 15 |
GB6170-86 |
|
Гайка |
Нет на складе
|
| 16 |
Z5G.7.1.1 |
|
Цилиндр наклона |
Нет на складе
|
| 17 |
Z5G.7.1-14 |
|
Опора |
Нет на складе
|
| 18 |
GB5783-86 |
|
Болт |
Нет на складе
|
| 19 |
Z5G.7.1.3A |
|
Цилиндр |
Нет на складе
|
| 20 |
Z5G.7.1A.7 |
|
F Шланг |
Нет на складе
|
| 21 |
Z5G.7.1A.6 |
|
F Шланг |
Нет на складе
|
| 22 |
Z5G.7.1.7 |
|
Труба |
Нет на складе
|
| 23 |
Z5G.7.1.8 |
|
Труба |
Нет на складе
|
| 24 |
Z5G.7.1.9 |
|
Труба |
Нет на складе
|
| 25 |
Z5G.7.1-15 |
|
Планка |
Нет на складе
|
| 26 |
Z5G.7.1-2 |
|
Планка |
Нет на складе
|
| 27 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 28 |
GB5783-86 |
|
Болт |
Нет на складе
|
| 29 |
GB97.1-85 |
|
Шайба |
Нет на складе
|
| 30 |
Z5G.7.1.22 |
|
Труба |
Нет на складе
|
| 31 |
Z5G.7.1.24A |
|
Цилиндр |
Нет на складе
|
| 32 |
GB5783-86 |
|
Болт |
Нет на складе
|
| 33 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 34 |
GB97.1-85 |
|
Шайба |
Нет на складе
|
| 35 |
Z5G.7.1.27 |
|
Масляный бак |
Нет на складе
|
| 36 |
GB3452.1-1992 |
|
Кольцо |
Нет на складе
|
| 37 |
ZL50E.7.1.24-1 |
|
Фланец |
Нет на складе
|
| 38 |
Z5GH.7.1.6 |
|
труба |
Нет на складе
|
| 39 |
Z5G.7.1-6 |
|
Планка |
Нет на складе
|
| 40 |
25G.7.1-7 |
|
U-Болт |
Нет на складе
|
| 41 |
Z5G.7.1-8 |
|
Планка |
Нет на складе
|
| 42 |
Z5G.7.1.17A |
|
Труба |
Нет на складе
|
| 43 |
JB3616.1-84 |
|
Хомут |
Нет на складе
|
| 44 |
Z5G.7.1-9 |
|
Шланг |
Нет на складе
|
| 45 |
Z5G.7.1.14A |
|
Соединитель |
Нет на складе
|
| 46 |
GB5783-86 |
|
Болт |
Нет на складе
|
| 47 |
Z5G.7.1A.4 |
|
D Труба |
Нет на складе
|
| 48 |
122LM27 x 1.5ED |
|
Соединитель |
Нет на складе
|
| 49 |
85Z.10.1-2 |
|
Split Flange |
Нет на складе
|
| 50 |
GB3452.1-1992 |
|
Кольцо |
Нет на складе
|
| 52 |
Z5G.7.1-16 |
|
Прокладка |
Нет на складе
|
| 53 |
CBGJ3100/1010 |
|
Шестеренный насос |
Нет на складе
|
| 54 |
Кольцо |
|
Кольцо |
Нет на складе
|
| 55 |
FPS1 1/4 |
|
Фланец |
Нет на складе
|
| 56 |
GB97.1-85 |
|
Шайба |
Нет на складе
|
| 57 |
GB899-88 |
|
Винт АМ10х1х20 |
Нет на складе
|
| 58 |
Z5G.7.1A.5 |
|
D Труба |
Нет на складе
|
| 59 |
Z5G.7.1A.10 |
|
Соединитель |
Нет на складе
|
| 61 |
Z5G.7.1.29-2 |
|
Пластина |
Нет на складе
|
| 62 |
Z5G.7.1.29-1 |
|
Пластина |
Нет на складе
|
| 63 |
Z5G.7.1-12 |
|
Планка |
Нет на складе
|
| 64 |
GB901-88 |
|
Болт |
Нет на складе
|
| 65 |
Z5G.7.1-11 |
|
Планка |
Нет на складе
|
| 66 |
Z5G.7.1A.8 |
|
F Шланг |
Нет на складе
|
| 67 |
Z5G.7.1A.3 |
|
F Шланг |
Нет на складе
|
| 68 |
Z5G.7.1.1.1 |
|
Труба |
Нет на складе
|
| 69 |
GB5783-86 |
|
Болт |
Нет на складе
|
| 70 |
GB3452.1-1992 |
|
Кольцо |
Нет на складе
|
| 71 |
D32 |
|
Клапан |
Нет на складе
|
| 72 |
Z5G.7.1-10 |
|
Планка |
Нет на складе
|
| 73 |
GB901-88 |
|
Болт |
Нет на складе
|
| 74 |
GB6170-86 |
|
Гайка |
Нет на складе
|
| 75 |
GB5782-86 |
|
Болт |
Нет на складе
|
| 76 |
Z5G.7.1.20 |
|
Труба |
Нет на складе
|
| 77 |
Z5G.7.1.23 |
|
Труба |
Нет на складе
|
| 78 |
GB5782-86 |
|
Болт |
Нет на складе
|
| 79 |
Z5GH.7.1.9 |
|
Труба |
Нет на складе
|
| 81 |
Z5G.7.1.10-3 |
|
Пластина |
Нет на складе
|
| 82 |
Z5G.7.1.10-2 |
|
Пластина |
Нет на складе
|
| 83 |
GB901-88 |
|
Болт |
Нет на складе
|
| 84 |
Z5G.7.1.10-1 |
|
Пластина |
Нет на складе
|
| 85 |
Z5G.7.1.4 |
|
Труба |
Нет на складе
|
| 86 |
ZL50E.7.1-10 |
|
Пружина |
Нет на складе
|
| 87 |
Z5G.7.1A.9 |
|
D Труба |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
