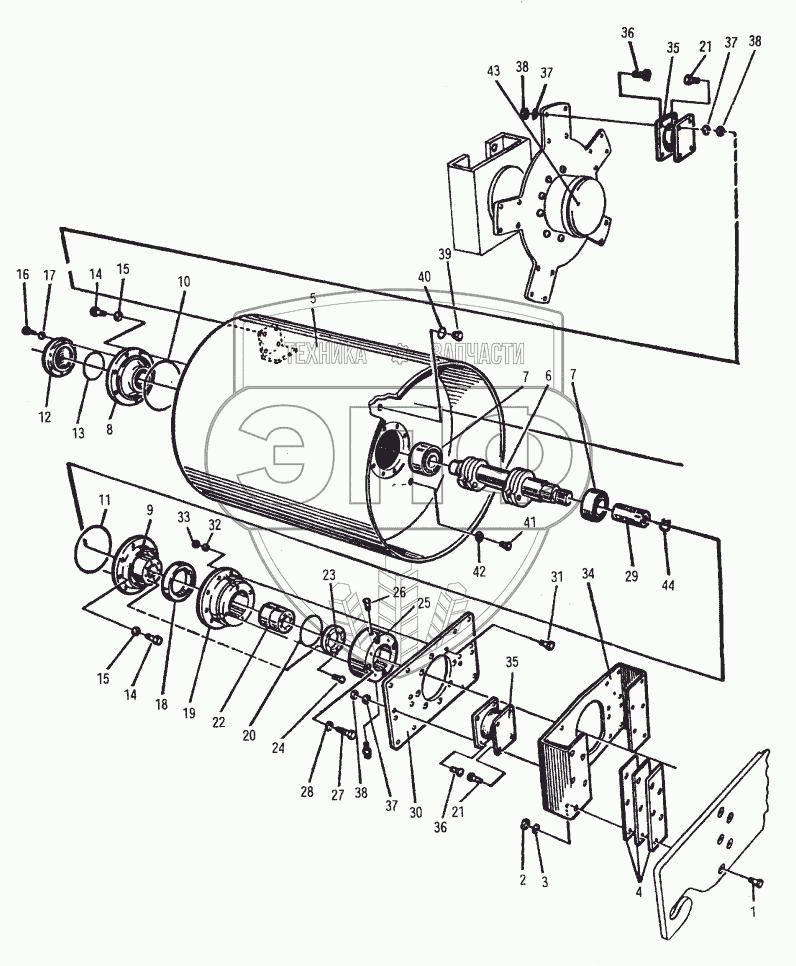

Каталог запасных частей к технике: XCMG YZC7. 402081 Барабан
1
2
3
4
4
4
5
6
7
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
37
37
37
38
38
38
39
40
41
42
43
44
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
С0-6000 |
|
Болт |
Нет на складе
|
| 2 |
С3-3100 |
|
Гайка |
Нет на складе
|
| 3 |
С4-3900 |
|
Шайба |
Нет на складе
|
| 4 |
402040 |
|
Прокладка |
Нет на складе
|
| 4 |
402050 |
|
Прокладка |
Нет на складе
|
| 4 |
402060 |
|
Прокладка |
Нет на складе
|
| 5 |
402180 |
|
Барабан |
Нет на складе
|
| 6 |
402200 |
|
Эксцентричный вал |
Нет на складе
|
| 7 |
С9-1591 |
|
Подшипник |
Нет на складе
|
| 8 |
402090 |
|
Гнездо подшипника |
Нет на складе
|
| 9 |
402100 |
|
Гнездо подшипника |
Нет на складе
|
| 10 |
А5-2730 |
|
Кольцо |
Нет на складе
|
| 11 |
А5-2720 |
|
Кольцо |
Нет на складе
|
| 12 |
402160 |
|
Крышка |
Нет на складе
|
| 13 |
А5-2620 |
|
Кольцо |
Нет на складе
|
| 14 |
С0-5560 |
|
Bolt |
Нет на складе
|
| 15 |
С4-3280 |
|
Шайба |
Нет на складе
|
| 16 |
С0-3161 |
|
Болт |
Нет на складе
|
| 17 |
С4-3220 |
|
Шайба |
Нет на складе
|
| 18 |
А5-3660 |
|
Уплотнение |
Нет на складе
|
| 19 |
402120 |
|
Гнездо подшипника |
Нет на складе
|
| 20 |
А5-2650 |
|
Кольцо |
Нет на складе
|
| 21 |
С0-4285 |
|
Bolt |
Нет на складе
|
| 22 |
С9-2980 |
|
Подшипник |
Нет на складе
|
| 23 |
402130 |
|
Крышка подшипника |
Нет на складе
|
| 24 |
С2-3500 |
|
Винт |
Нет на складе
|
| 25 |
402110 |
|
Устройство сопряжения двигателя |
Нет на складе
|
| 26 |
В8-3050 |
|
Filter plug |
Нет на складе
|
| 27 |
С0-4560 |
|
Болт |
Нет на складе
|
| 28 |
С4-3240 |
|
Washer |
Нет на складе
|
| 29 |
402210 |
|
Шлицевая муфта |
Нет на складе
|
| 30 |
202545 |
|
Пластина крепления |
Нет на складе
|
| 31 |
С0-5860 |
|
Болт |
Нет на складе
|
| 32 |
С4-3900 |
|
Шайба |
Нет на складе
|
| 33 |
С3-3060 |
|
Nut |
Нет на складе
|
| 34 |
402140 |
|
Крепление амортизатора |
Нет на складе
|
| 35 |
В2-0820 |
|
Амортизатор |
Нет на складе
|
| 36 |
С0-4345 |
|
Болт |
Нет на складе
|
| 37 |
С4-3860 |
|
Washer |
Нет на складе
|
| 38 |
С3-2980 |
|
Nut |
Нет на складе
|
| 39 |
202585 |
|
Plug |
Нет на складе
|
| 40 |
А5-4230 |
|
Washer |
Нет на складе
|
| 41 |
402150 |
|
Заглушка |
Нет на складе
|
| 42 |
А5-4140 |
|
Шайба |
Нет на складе
|
| 43 |
402170 |
|
Привод барабана |
Нет на складе
|
| 44 |
С4-1840 |
|
Стопорное кольцо |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
