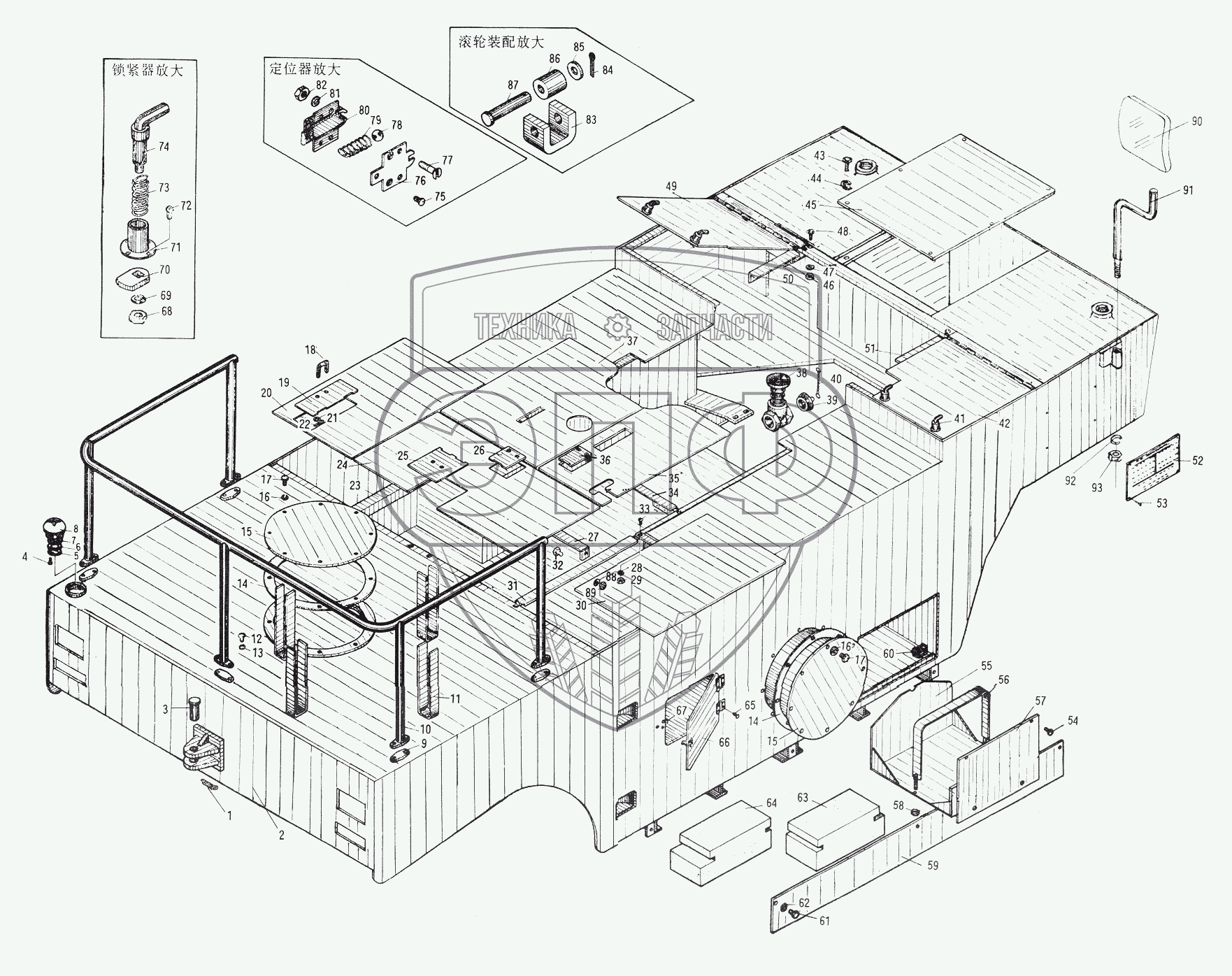

Каталог запасных частей к технике: XCMG YL16 (YL20). YL20 Frame Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
5x50/GB91 |
|
Cotter pin |
Нет на складе
|
| 2 |
YL20-5-1 |
|
Body welding assembly |
Нет на складе
|
| 3 |
A30x90/GB882 |
|
Pin |
Нет на складе
|
| 4 |
ST3.5x 16-С-Н/ GB845 |
|
Button head screw |
Нет на складе
|
| 5 |
YL16-9-6-4 |
|
Lower retainer |
Нет на складе
|
| 6 |
YL16-9-6-3 |
|
Gasket |
Нет на складе
|
| 7 |
YL16-9-6-2 |
|
Upper retainer |
Нет на складе
|
| 8 |
YL16-9-6-1 |
|
Breather cover |
Нет на складе
|
| 9 |
YL16-5-4 |
|
Pad |
Нет на складе
|
| 10 |
YL20-5-2 |
|
Guard bar |
Нет на складе
|
| 11 |
YL16-9-33 |
|
Fork |
Нет на складе
|
| 12 |
M10x20/GB5783 |
|
Hex. bolt |
Нет на складе
|
| 13 |
10/GB93 |
|
Spring washer |
Нет на складе
|
| 14 |
YL16-5-9 |
|
Gasket |
Нет на складе
|
| 15 |
YL16-5-10 |
|
Hatch cover |
Нет на складе
|
| 16 |
12/GB93 |
|
Spring washer |
Нет на складе
|
| 17 |
M12x30/GB5783 |
|
Hex. bolt |
Нет на складе
|
| 18 |
YL16-5-24 |
|
Handle |
Нет на складе
|
| 19 |
YL16-5-23 |
|
Cover plate |
Нет на складе
|
| 20 |
YL20-5-8 |
|
Cover plate |
Нет на складе
|
| 21 |
6/GB97 |
|
Flat washer |
Нет на складе
|
| 22 |
L5x20/GB91 |
|
Cotter pin |
Нет на складе
|
| 23 |
YL16-5-17 |
|
Left beam |
Нет на складе
|
| 24 |
YL20-5-8 |
|
Cover plate |
Нет на складе
|
| 25 |
YL16-5-18 |
|
Cover plate |
Нет на складе
|
| 26 |
YL16-5-19 |
|
Cover plate |
Нет на складе
|
| 27 |
YL16-5-21 |
|
Beam |
Нет на складе
|
| 28 |
8/GB93 |
|
Spring washer |
Нет на складе
|
| 29 |
M8/GB6170 |
|
Hex. nut |
Нет на складе
|
| 30 |
YL20-5-9 |
|
Cover plate,right rear |
Нет на складе
|
| 31 |
YL16-5-18 |
|
Cover plate |
Нет на складе
|
| 32 |
M10x20/GB5783 |
|
Hex. bolt |
Нет на складе
|
| 33 |
M8x25/GB68 |
|
Counter sunk screw |
Нет на складе
|
| 34 |
YL16-5-15 |
|
Beam |
Нет на складе
|
| 35 |
YL16-5-11 |
|
Cover plate |
Нет на складе
|
| 36 |
YL16-5-14 |
|
Cover plate |
Нет на складе
|
| 37 |
YL20-5-3 |
|
Cover plate |
Нет на складе
|
| 38 |
Z15T-10T |
|
Wedge gate valve 2 |
Нет на складе
|
| 39 |
YL16-9-41 |
|
Cap |
Нет на складе
|
| 40 |
YL16-9-42 |
|
Chain |
Нет на складе
|
| 41 |
YL16-5-1-14 |
|
Lock |
Нет на складе
|
| 42 |
YL20-5-8 |
|
Cover plate |
Нет на складе
|
| 43 |
M8x16/GB5783 |
|
Hex. bolt |
Нет на складе
|
| 44 |
8/GB93 |
|
Spring washer |
Нет на складе
|
| 45 |
YL20-5-4 |
|
Middle cover plate |
Нет на складе
|
| 46 |
M10/GB6170 |
|
Hex. nut |
Нет на складе
|
| 47 |
10/GB93 |
|
Spring washer |
Нет на складе
|
| 48 |
M10x30/GB5783 |
|
Hex. bolt |
Нет на складе
|
| 49 |
YL20-5-4 |
|
Middle cover plate |
Нет на складе
|
| 50 |
YL20-5-5 |
|
Middle left beam |
Нет на складе
|
| 51 |
YL20-5-7 |
|
Middle right beam |
Нет на складе
|
| 52 |
YL20-00-7-2 |
|
Performance plate |
Нет на складе
|
| 53 |
4x14/GB827 |
|
Rivet |
Нет на складе
|
| 54 |
M8x25/GB5783 |
|
Hex. bolt |
Нет на складе
|
| 55 |
YL16-5-3 |
|
Battery box |
Нет на складе
|
| 56 |
YL16-5-3-1 |
|
Wrap |
Нет на складе
|
| 57 |
YL16-5-27 |
|
Cover plate |
Нет на складе
|
| 58 |
M10/GB6170 |
|
Hex. nut |
Нет на складе
|
| 59 |
YL20-5-10 |
|
Clamp |
Нет на складе
|
| 60 |
YL16-5-1-12 |
|
Roller assembly |
Нет на складе
|
| 61 |
M12x30/GB5783 |
|
Hex. bolt |
Нет на складе
|
| 62 |
12/GB93 |
|
Spring washer |
Нет на складе
|
| 63 |
YL20-5-6 |
|
Ballast block |
Нет на складе
|
| 64 |
YL20-5-7 |
|
Middle right beam |
Нет на складе
|
| 65 |
M4x10/GB68 |
|
Counter sunk screw |
Нет на складе
|
| 66 |
YL16-5-9 |
|
Gasket |
Нет на складе
|
| 67 |
YL16-5-5 |
|
Positioner |
Нет на складе
|
| 68 |
M8/GB6170 |
|
Hex. nut |
Нет на складе
|
| 69 |
8/GB93 |
|
Spring washer |
Нет на складе
|
| 70 |
YL16-5-14-4 |
|
Wedge plate |
Нет на складе
|
| 71 |
YL16-5-14-2 |
|
Sleeve |
Нет на складе
|
| 72 |
3x8/GB867 |
|
Button head rivet |
Нет на складе
|
| 73 |
YL16-5-14-3 |
|
Spring |
Нет на складе
|
| 74 |
YL16-5-14-1 |
|
Handle |
Нет на складе
|
| 75 |
4x8/GB867 |
|
Button head rivet |
Нет на складе
|
| 76 |
YL16-5-5-2 |
|
Cover plate |
Нет на складе
|
| 77 |
M6x25/GB68 |
|
Cotter sunk screw |
Нет на складе
|
| 78 |
<E>14/GB308 |
|
Steel ball |
Нет на складе
|
| 79 |
YL16-5-5-3 |
|
Spring |
Нет на складе
|
| 80 |
YL16-5-5-1 |
|
Positioner body |
Нет на складе
|
| 81 |
6/GB93 |
|
Spring washer |
Нет на складе
|
| 82 |
M6/GB6170 |
|
Hex. nut |
Нет на складе
|
| 83 |
YL16-5-1-12-1 |
|
Support |
Нет на складе
|
| 84 |
2.5x25/GB91 |
|
Cotter pin |
Нет на складе
|
| 85 |
10/GB97 |
|
Flat washer |
Нет на складе
|
| 86 |
YL16-5-1-12-2 |
|
Roll |
Нет на складе
|
| 87 |
YL16-5-1-12-3 |
|
Shaft |
Нет на складе
|
| 88 |
10/GB93 |
|
Spring washer |
Нет на складе
|
| 89 |
M10/GB6170 |
|
Hex. nut |
Нет на складе
|
| 90 |
Mirror |
|
Mirror |
Нет на складе
|
| 91 |
YL20-5-5 |
|
Middle left beam |
Нет на складе
|
| 92 |
8/GB93 |
|
Spring washer |
Нет на складе
|
| 93 |
M8/GB6170 |
|
Hex. nut |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
