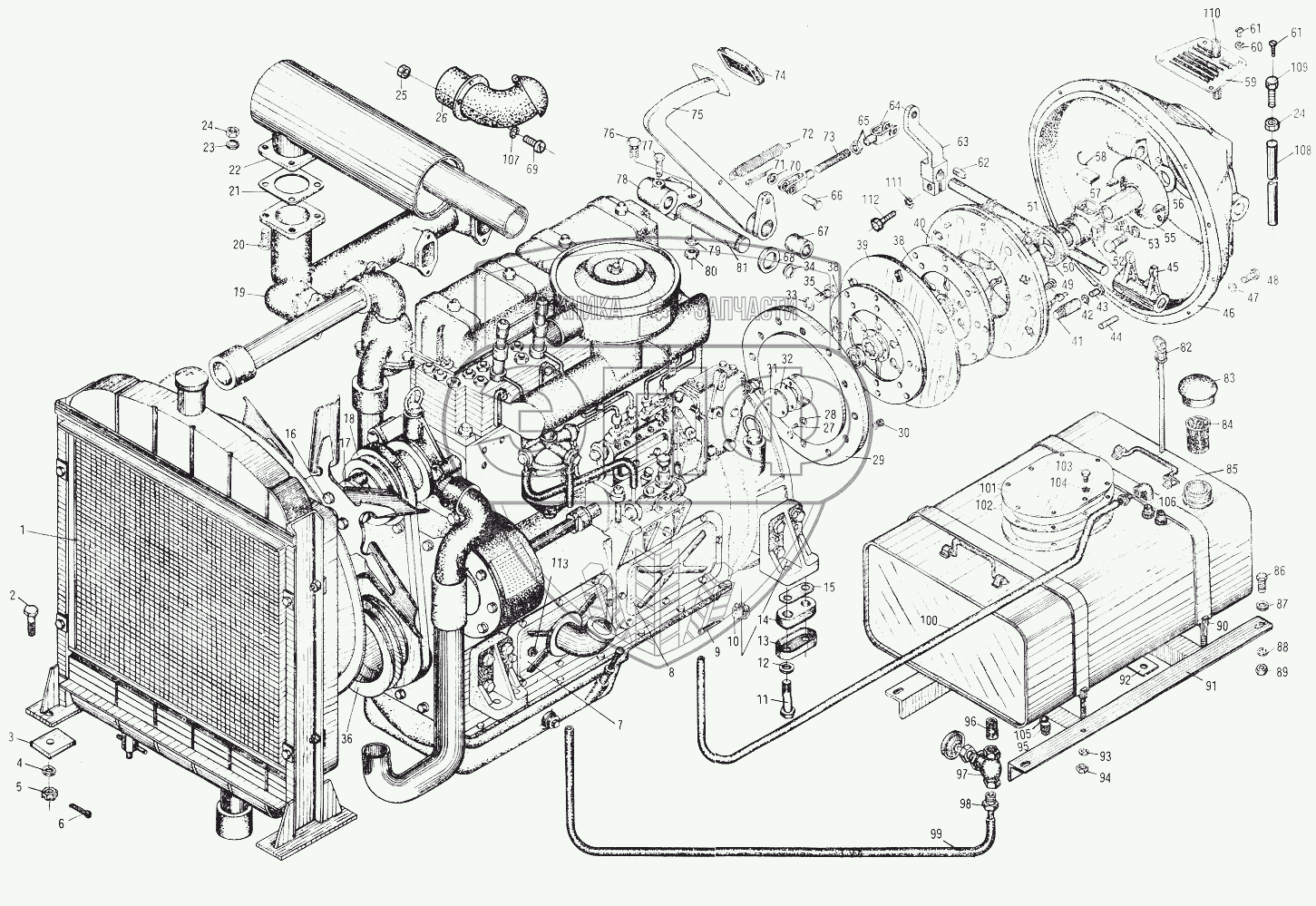

Каталог запасных частей к технике: XCMG YL16 (YL20). YL16 Diesel Engine Connecting Mechanism
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
Diesel engine radiator |
|
Diesel engine radiator |
Нет на складе
|
| 2 |
M12x55/GB31-1 |
|
Hex. bolt |
Нет на складе
|
| 3 |
Pad |
|
Pad |
Нет на складе
|
| 4 |
12/GB97-2 |
|
Flat washer |
Нет на складе
|
| 5 |
M12/GB6178 |
|
Hex. castle nut |
Нет на складе
|
| 6 |
3x30/GB91 |
|
Cotter pin |
Нет на складе
|
| 7 |
YT.16-3-2-11 |
|
Side cover |
Нет на складе
|
| 8 |
4135K-2 |
|
Diesel engine |
Нет на складе
|
| 9 |
3x30/GB91 |
|
Cotter pin |
Нет на складе
|
| 10 |
M16/GB6178 |
|
Hex. castle nut |
Нет на складе
|
| 11 |
M16x80/GB31-1 |
|
Hex. bolt |
Нет на складе
|
| 12 |
16/GB97-2 |
|
Flat washer |
Нет на складе
|
| 13 |
3Y15-5-6-3 |
|
Stabilizer pad box |
Нет на складе
|
| 14 |
3Y15-5-6-2 |
|
Stabilizer pad |
Нет на складе
|
| 15 |
3Y15-5-6-1 |
|
Stabilizer pad box cover |
Нет на складе
|
| 16 |
M12x60/GB70 |
|
Bolt |
Нет на складе
|
| 17 |
YL16-3-2-2 |
|
Pad |
Нет на складе
|
| 18 |
YL16-3-2-1 |
|
Pulley |
Нет на складе
|
| 19 |
YL16-8-1-1 |
|
Exhaust pipe |
Нет на складе
|
| 20 |
M12x35/GB5783 |
|
Hex. bolt |
Нет на складе
|
| 21 |
YL16-8-1-2 |
|
Fibre pad |
Нет на складе
|
| 22 |
YL16-8-1-1 |
|
Exhaust pipe |
Нет на складе
|
| 23 |
12/GB93 |
|
Spring washer |
Нет на складе
|
| 24 |
M12/GB6170 |
|
Hex. nut |
Нет на складе
|
| 25 |
M6/GB6170 |
|
Hex. nut |
Нет на складе
|
| 26 |
6/GB93 |
|
Spring washer |
Нет на складе
|
| 27 |
M5x12/GB5783 |
|
Hex. bolt |
Нет на складе
|
| 28 |
5/GB93 |
|
Spring washer |
Нет на складе
|
| 29 |
3Y15-5-4-3 |
|
Clutch inner pressure plate |
Нет на складе
|
| 30 |
СА10-1601280-В |
|
Retacting spring |
Нет на складе
|
| 31 |
3Y15-5-4-2 |
|
Oil seal cover |
Нет на складе
|
| 32 |
3Y15-5-4-1 |
|
Shim |
Нет на складе
|
| 33 |
14/GB93 |
|
Spring washer |
Нет на складе
|
| 34 |
32/GB894-2 |
|
Snap ring |
Нет на складе
|
| 35 |
M14x1-5x35/GB21-76 |
|
Small hex. bolt |
Нет на складе
|
| 36 |
YL16-9-29 |
|
Pulley |
Нет на складе
|
| 37 |
160204/GB279 |
|
Single row ball bearing |
Нет на складе
|
| 38 |
CA10-1601130 |
|
Clutch disc assembly |
Нет на складе
|
| 39 |
CA10-1601092 |
|
Clutch intermediate driving plate |
Нет на складе
|
| 40 |
CA10-1601013 |
|
Clutch cover and pressure plate assembly |
Нет на складе
|
| 41 |
3Y15-5-4-12 |
|
Guide screw |
Нет на складе
|
| 42 |
10/GB93 |
|
Spring washer |
Нет на складе
|
| 43 |
M10x20/GB5783 |
|
Hex. bolt |
Нет на складе
|
| 44 |
8d4x45/GB119 |
|
Pin |
Нет на складе
|
| 45 |
3Y15-5-4-1-1 |
|
Release fork |
Нет на складе
|
| 46 |
YL16-8-2-1 |
|
Clutch housing |
Нет на складе
|
| 47 |
10/GB93 |
|
Spring washer |
Нет на складе
|
| 48 |
M10x30/GB21-76 |
|
Small hex. bolt |
Нет на складе
|
| 49 |
CA10-986711 |
|
Clutch release bearing |
Нет на складе
|
| 50 |
YL16-8-2-2-1 |
|
Release fork shaft |
Нет на складе
|
| 51 |
3Y15-5-4-19 |
|
Bearing seat |
Нет на складе
|
| 52 |
M10x40/GB5783 |
|
Hex. bolt |
Нет на складе
|
| 53 |
10/GB93 |
|
Spring washer |
Нет на складе
|
| 54 |
3Y15-5-4-17 |
|
Spring |
Нет на складе
|
| 55 |
3Y15-5-4-16 |
|
Fixing sleeve for shaft |
Нет на складе
|
| 56 |
3Y15-5-4-15 |
|
Felt washer |
Нет на складе
|
| 57 |
3Y15-5-4-18 |
|
Oil seal |
Нет на складе
|
| 58 |
Iron wire |
|
Iron wire |
Нет на складе
|
| 59 |
3Y15-5-4-4 |
|
Cover |
Нет на складе
|
| 60 |
6/GB93 |
|
Spring washer |
Нет на складе
|
| 61 |
M6x10/GB67 |
|
Screw |
Нет на складе
|
| 62 |
8x32/GB1096 |
|
Key |
Нет на складе
|
| 63 |
YL16-8-2-5 |
|
Rocker |
Нет на складе
|
| 64 |
YL16-8-2-9 |
|
Fork connector |
Нет на складе
|
| 65 |
M12/GB6170 |
|
Hex. nut |
Нет на складе
|
| 66 |
A12x38/GB882-76 |
|
Pin |
Нет на складе
|
| 67 |
YL16-8-2-8 |
|
Shaft sleeve |
Нет на складе
|
| 68 |
YL16-8-2-2 |
|
Washer |
Нет на складе
|
| 69 |
M6x16/GB67 |
|
Button head screw |
Нет на складе
|
| 70 |
12/GB97-2 |
|
Flat washer |
Нет на складе
|
| 71 |
4x30/GB91 |
|
Cotter pin |
Нет на складе
|
| 72 |
YL16-8-2-7 |
|
Tension spring |
Нет на складе
|
| 73 |
YL16-8-2-6 |
|
Pull rod |
Нет на складе
|
| 74 |
3Y15-7-6-2-4 |
|
Foot pedal pad |
Нет на складе
|
| 75 |
YL16-8-2-1 |
|
Clutch housing |
Нет на складе
|
| 76 |
M12x30/GB5783 |
|
Hex. bolt |
Нет на складе
|
| 77 |
M8x45/GB5783 |
|
Small hex. bolt |
Нет на складе
|
| 78 |
YL16-8-2-4 |
|
Support |
Нет на складе
|
| 79 |
12/GB93 |
|
Spring washer |
Нет на складе
|
| 80 |
M12/GB6170 |
|
Hex. nut |
Нет на складе
|
| 81 |
YL16-8-2-3 |
|
Pin shaft |
Нет на складе
|
| 82 |
YL16-00-3-3 |
|
Did rod |
Нет на складе
|
| 83 |
3Y15-6-2-1 |
|
Oil filler cover |
Нет на складе
|
| 84 |
3Y15-7-1-1 |
|
Oil strainer |
Нет на складе
|
| 85 |
YL16-00-3-1 |
|
Box body |
Нет на складе
|
| 86 |
M10x35/GB5783 |
|
Hex. bolt |
Нет на складе
|
| 87 |
10/GB97-2 |
|
Flat washer |
Нет на складе
|
| 88 |
10/GB93 |
|
Spring washer |
Нет на складе
|
| 89 |
M10/GB6170 |
|
Hex. nut |
Нет на складе
|
| 90 |
YL16-00-3-2 |
|
Wrap |
Нет на складе
|
| 91 |
YL16-00-3-4 |
|
Box seat |
Нет на складе
|
| 92 |
YL16-00-3-1 |
|
Box body |
Нет на складе
|
| 93 |
10/GB93 |
|
Spring washer |
Нет на складе
|
| 94 |
M10/GB6170 |
|
Hex. nut |
Нет на складе
|
| 95 |
M22x1.5/JB1000 |
|
Plug |
Нет на складе
|
| 96 |
YL16-8-4-2 |
|
Connecting pipe |
Нет на складе
|
| 97 |
Lnner thread stop valv |
|
Lnner thread stop valve 1/2 |
Нет на складе
|
| 98 |
YL16-8-4-3 |
|
Oil outlet union |
Нет на складе
|
| 99 |
Oil outlet tube |
|
Oil outlet tube d.10x1.5-1800 |
Нет на складе
|
| 100 |
Oil outlet tube |
|
Oil outlet tube d.10x1.5-1800 |
Нет на складе
|
| 101 |
YL16-00-3-2 |
|
Wrap |
Нет на складе
|
| 102 |
YL16-00-3-3 |
|
Did rod |
Нет на складе
|
| 103 |
M8x16/GB5783 |
|
Hex. bolt |
Нет на складе
|
| 104 |
8/GB93 |
|
Spring washer |
Нет на складе
|
| 105 |
22/JB982 |
|
Washer |
Нет на складе
|
| 106 |
FJ73-63 |
|
90 elbow |
Нет на складе
|
| 107 |
6/GB93 |
|
Spring washer |
Нет на складе
|
| 108 |
Plastic tube |
|
Plastic tube 8X1-1200 |
Нет на складе
|
| 109 |
3Y15-5-4-6 |
|
Oil filling tube |
Нет на складе
|
| 110 |
3Y15-5-4-5 |
|
Oil filling tube |
Нет на складе
|
| 111 |
8/GB93 |
|
Spring washer |
Нет на складе
|
| 112 |
M8x30/GB5783 |
|
Hex. bolt |
Нет на складе
|
| 113 |
YL16-3-2-10 |
|
Union |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
