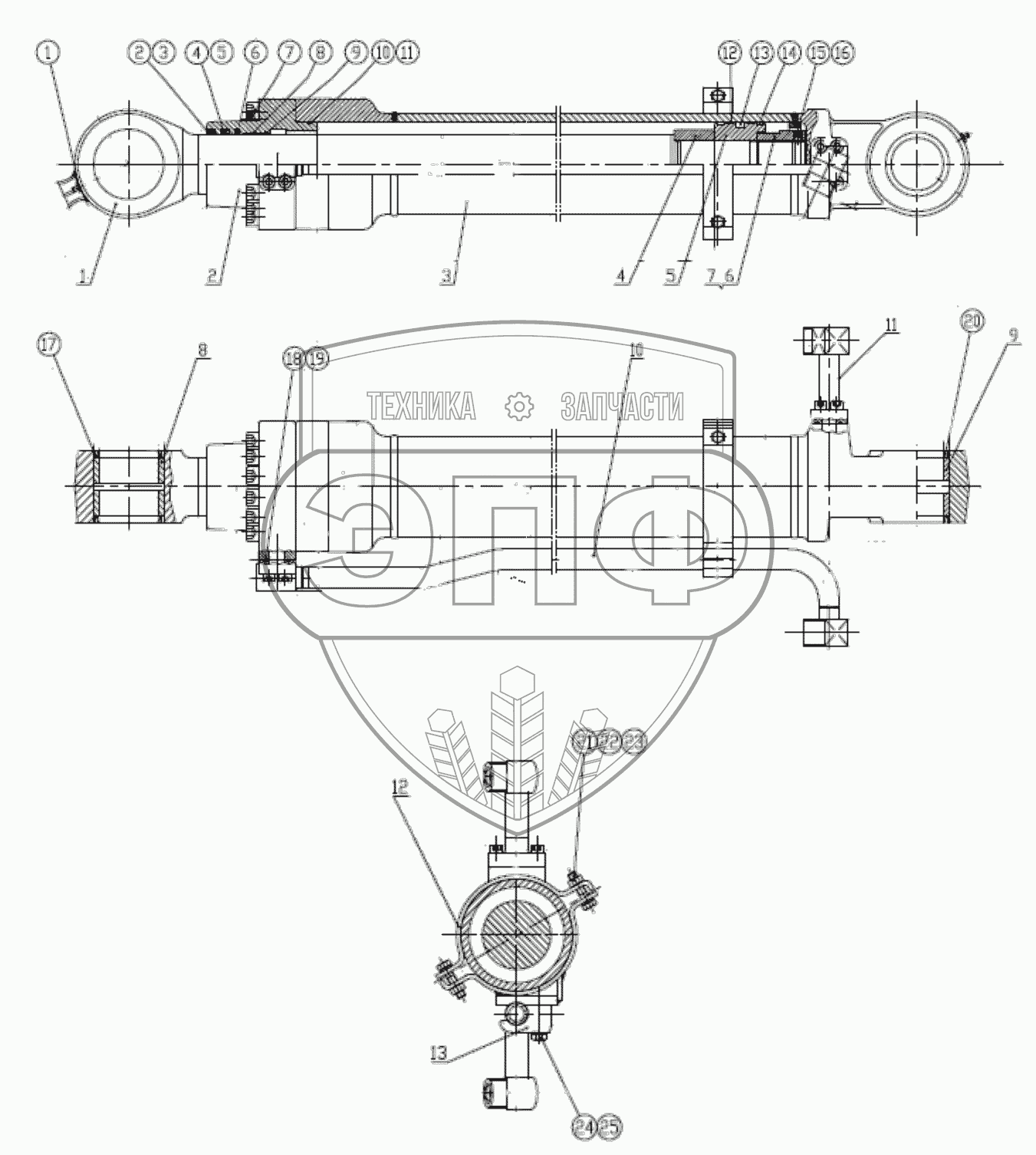

Каталог запасных частей к технике: XCMG XE230. Bucket Cylinder
1
2
3
4
5
6
7
8
9
10
11
12
13
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
1.19
1.20
1.21
1.22
1.23
1.24
1.25
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
860121025 |
|
Bar |
Нет на складе
|
| 2 |
860121026 |
|
Cover |
Нет на складе
|
| 3 |
860121027 |
|
Cylinder |
Нет на складе
|
| 4 |
860121028 |
|
Cushion |
Нет на складе
|
| 5 |
860121029 |
|
Piston |
Нет на складе
|
| 6 |
860121030 |
|
Nut |
Нет на складе
|
| 7 |
860121031 |
|
|
Нет на складе
|
| 8 |
860121032 |
|
Bushing |
Нет на складе
|
| 9 |
860121033 |
|
Bushing |
Нет на складе
|
| 10 |
860121034 |
|
Pipe |
Нет на складе
|
| 11 |
860121035 |
|
Pipe |
Нет на складе
|
| 12 |
860121036 |
|
Clip |
Нет на складе
|
| 13 |
860121037 |
|
Pressing Plate |
Нет на складе
|
| 1.1 |
860121038 |
|
Oiler |
Нет на складе
|
| 1.2 |
860121039 |
|
Ring, Back-Up |
Нет на складе
|
| 1.3 |
860121040 |
|
Dust Seal |
Нет на складе
|
| 1.4 |
860121041 |
|
Seal-Ring |
Нет на складе
|
| 1.5 |
860121042 |
|
Ring, Back-Up |
Нет на складе
|
| 1.6 |
860121043 |
|
Cushion |
Нет на складе
|
| 1.7 |
860121044 |
|
Screw |
Нет на складе
|
| 1.8 |
860121045 |
|
Bushing |
Нет на складе
|
| 1.9 |
860121046 |
|
Ring, Back-Up |
Нет на складе
|
| 1.10 |
860121047 |
|
O-Ring |
Нет на складе
|
| 1.11 |
860121048 |
|
Ring, Back-Up |
Нет на складе
|
| 1.12 |
860121049 |
|
Guide Sleeve |
Нет на складе
|
| 1.13 |
860121050 |
|
Seal-Ring |
Нет на складе
|
| 1.14 |
860121051 |
|
Seal |
Нет на складе
|
| 1.15 |
860121052 |
|
Screw |
Нет на складе
|
| 1.16 |
860121053 |
|
Steel Ball |
Нет на складе
|
| 1.17 |
860121054 |
|
Dust Seal |
Нет на складе
|
| 1.18 |
860121055 |
|
O-Ring |
Нет на складе
|
| 1.19 |
860121056 |
|
Screw |
Нет на складе
|
| 1.20 |
860121057 |
|
Dust Seal |
Нет на складе
|
| 1.21 |
860121058 |
|
Bolt |
Нет на складе
|
| 1.22 |
860121059 |
|
Nut |
Нет на складе
|
| 1.23 |
860121060 |
|
Spring Washer |
Нет на складе
|
| 1.24 |
860121061 |
|
Bolt |
Нет на складе
|
| 1.25 |
860121062 |
|
Spring Washer |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
