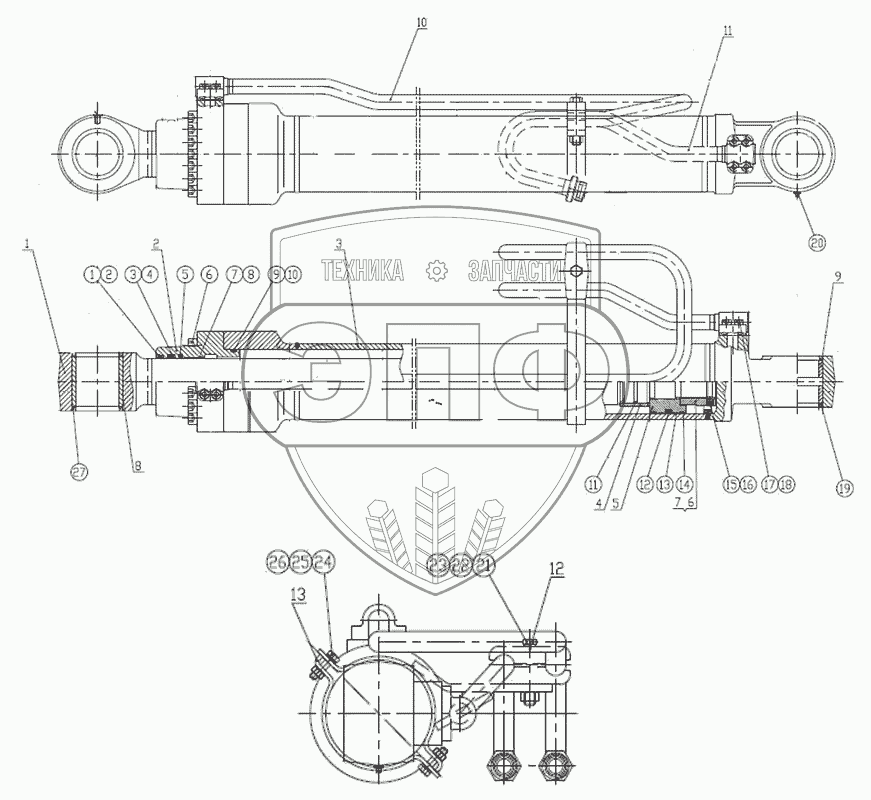

Каталог запасных частей к технике: XCMG XE230. Boom Cylinder (L)
1
2
3
4
5
6
7
8
9
10
11
12
13
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
1.19
1.20
1.21
1.22
1.23
1.24
1.25
1.26
1.27
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
860120904 |
|
Bar |
Нет на складе
|
| 2 |
860120905 |
|
Cover |
Нет на складе
|
| 3 |
860120906 |
|
Cylinder |
Нет на складе
|
| 4 |
860120907 |
|
Cushion |
Нет на складе
|
| 5 |
860120908 |
|
Piston |
Нет на складе
|
| 6 |
860120909 |
|
Nut |
Нет на складе
|
| 7 |
860120910 |
|
Gasket |
Нет на складе
|
| 8 |
860120911 |
|
Bushing |
Нет на складе
|
| 9 |
860120912 |
|
Bushing |
Нет на складе
|
| 10 |
860120913 |
|
Pipe |
Нет на складе
|
| 11 |
860120914 |
|
Pipe |
Нет на складе
|
| 12 |
860120915 |
|
Pressing Plate |
Нет на складе
|
| 13 |
860120916 |
|
Clip |
Нет на складе
|
| 1.1 |
860120917 |
|
Dust Seal |
Нет на складе
|
| 1.2 |
860120918 |
|
Ring, Back-Up |
Нет на складе
|
| 1.3 |
860120919 |
|
Seal-Ring |
Нет на складе
|
| 1.4 |
860120920 |
|
Ring, Back-Up |
Нет на складе
|
| 1.5 |
860120921 |
|
Cushion |
Нет на складе
|
| 1.6 |
860120922 |
|
Screw |
Нет на складе
|
| 1.7 |
860120923 |
|
Bushing |
Нет на складе
|
| 1.8 |
860120924 |
|
Ring, Back-Up |
Нет на складе
|
| 1.9 |
860120925 |
|
O-Ring |
Нет на складе
|
| 1.10 |
860120926 |
|
O-Back-Up Ring |
Нет на складе
|
| 1.11 |
860120927 |
|
Cushion |
Нет на складе
|
| 1.12 |
860120928 |
|
Seal-Ring |
Нет на складе
|
| 1.13 |
860120929 |
|
Guide Sleeve |
Нет на складе
|
| 1.14 |
860120930 |
|
Seal |
Нет на складе
|
| 1.15 |
860120931 |
|
Screw |
Нет на складе
|
| 1.16 |
860120932 |
|
Steel Ball |
Нет на складе
|
| 1.17 |
860120933 |
|
Screw |
Нет на складе
|
| 1.18 |
860120934 |
|
O-Ring |
Нет на складе
|
| 1.19 |
860120935 |
|
Dust Seal |
Нет на складе
|
| 1.20 |
860120936 |
|
Oiler |
Нет на складе
|
| 1.21 |
860120937 |
|
Bolt |
Нет на складе
|
| 1.22 |
860120938 |
|
Nut |
Нет на складе
|
| 1.23 |
860120939 |
|
Spring Washer |
Нет на складе
|
| 1.24 |
860120940 |
|
Bolt |
Нет на складе
|
| 1.25 |
860120941 |
|
Nut |
Нет на складе
|
| 1.26 |
860120942 |
|
Spring Washer |
Нет на складе
|
| 1.27 |
860120943 |
|
Dust Seal |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
