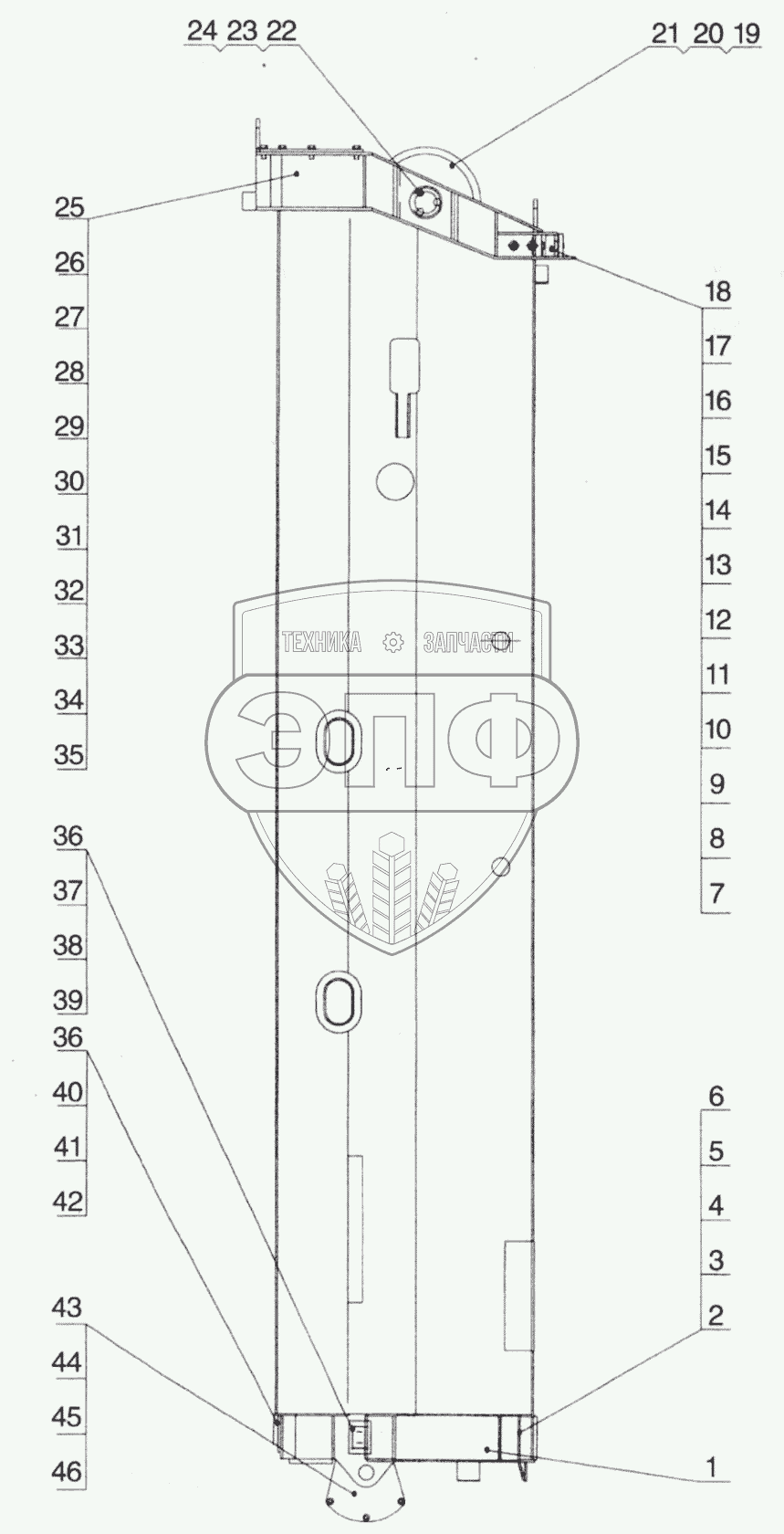

Каталог запасных частей к технике: XCMG QY70K (вариант). QY65K.02 II.4 4th Section
/8.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
QY65K.02II.4.1 |
|
4 th section structure |
Нет на складе
|
| 2 |
10810006 |
|
Washer 10 |
Нет на складе
|
| 3 |
QY65K.02II.4-17 |
|
Slider |
Нет на складе
|
| 4 |
QY25K.02II.3-5 |
|
Mat |
Нет на складе
|
| 5 |
QY25K.02II.3-6 |
|
Mat |
Нет на складе
|
| 6 |
QY25K.02II.2-8 |
|
Pin |
Нет на складе
|
| 7 |
10420079 |
|
Screw M8x25 |
Нет на складе
|
| 8 |
10440001 |
|
Washer 8 |
Нет на складе
|
| 9 |
10430001 |
|
Nut М8 |
Нет на складе
|
| 10 |
10440131 |
|
Washer 8 |
Нет на складе
|
| 11 |
QY35K.02II.3-2 |
|
Plate |
Нет на складе
|
| 12 |
QY35K.02II.3-3 |
|
Skids |
Нет на складе
|
| 13 |
QY25K.02II.1-6 |
|
Bolt |
Нет на складе
|
| 14 |
10430078 |
|
Nut M16 |
Нет на складе
|
| 15 |
QY25K.02II.1-7 |
|
Support |
Нет на складе
|
| 16 |
10470107 |
|
Pin B16x80 |
Нет на складе
|
| 17 |
10470007 |
|
Pin 4x30 |
Нет на складе
|
| 18 |
QY25K.02II.3-2 |
|
Slider |
Нет на складе
|
| 19 |
QY65K.02II.4-6 |
|
Shaft |
Нет на складе
|
| 20 |
QY65K.02II.4-8 |
|
Sleeve |
Нет на складе
|
| 21 |
QY65K.02II.4.7 |
|
Pulley |
Нет на складе
|
| 22 |
QY65K.02II.4-5 |
|
Retaining shaft |
Нет на складе
|
| 23 |
10410010 |
|
Bolt M8x25 |
Нет на складе
|
| 24 |
10440001 |
|
Washer 8 |
Нет на складе
|
| 25 |
10420018 |
|
Bolt M12x30 |
Нет на складе
|
| 26 |
10440010 |
|
Washer 12 |
Нет на складе
|
| 27 |
QY25K.02U.3-24 |
|
Retaining Plate |
Нет на складе
|
| 28 |
QY65K.02II.4-9 |
|
Mat |
Нет на складе
|
| 29 |
QY65K.02II.4-10 |
|
Mat |
Нет на складе
|
| 30 |
QY65K.02II.4-11 |
|
Gasket |
Нет на складе
|
| 31 |
QY65K.02II.4-12A |
|
Slider |
Нет на складе
|
| 32 |
QY65K.02II.4-13A |
|
Slider |
Нет на складе
|
| 33 |
QY65K.02U.4-14 |
|
Gasket |
Нет на складе
|
| 34 |
QY65K.02U.4-15 |
|
Slider |
Нет на складе
|
| 35 |
QY65K.02II.4-16 |
|
Slider |
Нет на складе
|
| 36 |
10420110 |
|
Screw M8x20 |
Нет на складе
|
| 37 |
QY65K.02II.4-18 |
|
Slider |
Нет на складе
|
| 38 |
QY65K.02II.4-19 |
|
Mat |
Нет на складе
|
| 39 |
QY65K.02II.4-20 |
|
Mat |
Нет на складе
|
| 40 |
QY65K.02II.4-4 |
|
Slider |
Нет на складе
|
| 41 |
QY25K.02II.2-17 |
|
Mat |
Нет на складе
|
| 42 |
QY25K.02II.2-18 |
|
Mat |
Нет на складе
|
| 43 |
QY65K.02II.4-3 |
|
Sleeve |
Нет на складе
|
| 44 |
QY65K.02II.4-2 |
|
Shaft |
Нет на складе
|
| 45 |
QY50K.02II.4.2 |
|
Pulley |
Нет на складе
|
| 46 |
10450016 |
|
Shield Ring 40 |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
