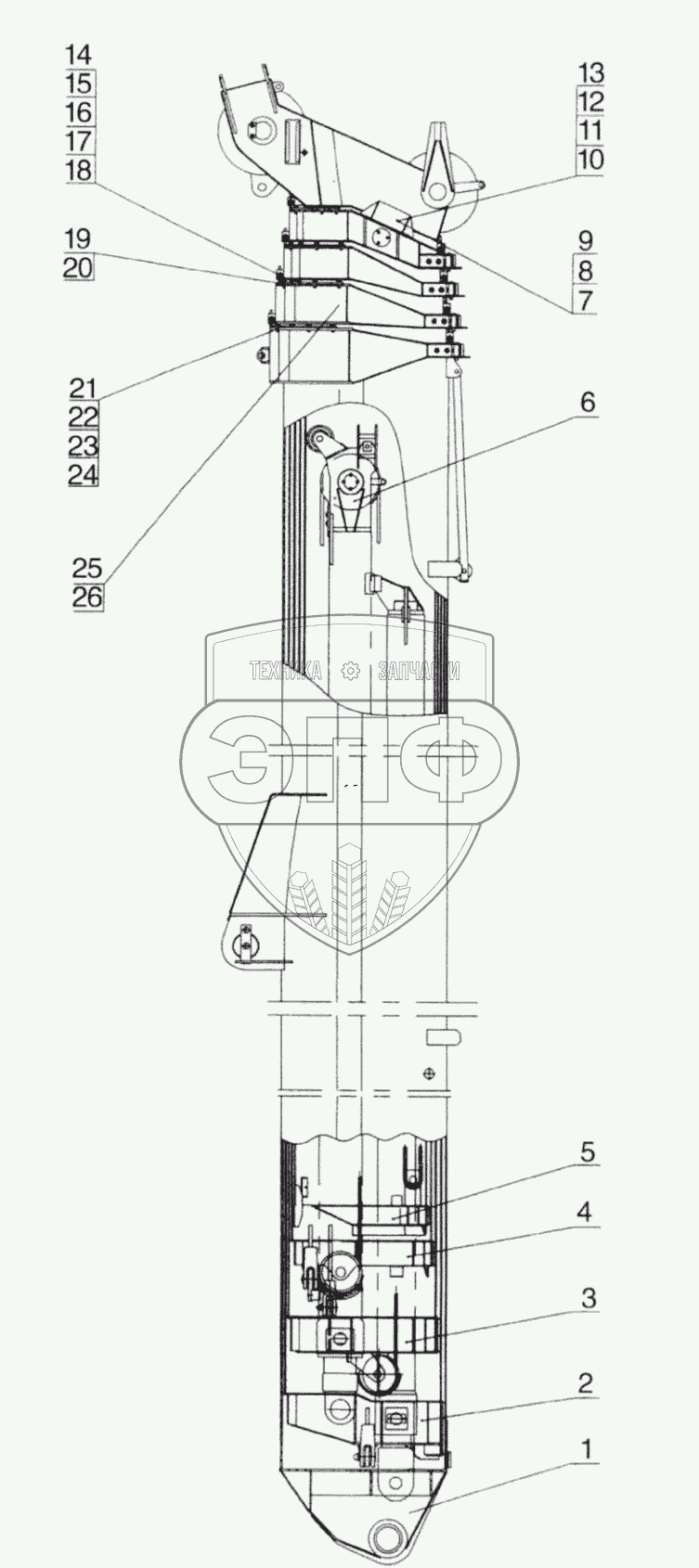

Каталог запасных частей к технике: XCMG QY70K (вариант). QY65K.02 Boom
/3.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
QY65K.02II.1 |
|
Base boom |
Нет на складе
|
| 2 |
QY65K.02II.2 |
|
2nd section |
Нет на складе
|
| 3 |
QY65K.02II.3 |
|
3rd section |
Нет на складе
|
| 4 |
QY65K.02II.1 |
|
Base boom |
Нет на складе
|
| 5 |
QY65K.02II.5 |
|
Fifth section |
Нет на складе
|
| 6 |
QY65K.02II.6 |
|
Telescoping units |
Нет на складе
|
| 7 |
10410010 |
|
Bolt M8x25 |
Нет на складе
|
| 8 |
10440001 |
|
Washer 8 |
Нет на складе
|
| 9 |
10440062 |
|
Washer 8 |
Нет на складе
|
| 10 |
QY25K.02II |
|
Tutelage plate |
Нет на складе
|
| 11 |
QY25K.02II-7 |
|
Plate |
Нет на складе
|
| 12 |
QY25K.02II-8 |
|
Plate |
Нет на складе
|
| 13 |
QY25K.02II-9 |
|
Plate |
Нет на складе
|
| 14 |
QY25K.02II-11 |
|
Retaining Block |
Нет на складе
|
| 15 |
QY25K.02II-12 |
|
Mat |
Нет на складе
|
| 16 |
QY25K.02II-13 |
|
Mat |
Нет на складе
|
| 17 |
QY25K.02II-14 |
|
Mat |
Нет на складе
|
| 18 |
QY25K.02II-15 |
|
Mat |
Нет на складе
|
| 19 |
10420283 |
|
Screw M12x50 |
Нет на складе
|
| 20 |
10440010 |
|
Washer 12 |
Нет на складе
|
| 21 |
QY50K.02II-7 |
|
Retaining Block |
Нет на складе
|
| 22 |
QY50K.02II-8 |
|
Mat |
Нет на складе
|
| 23 |
QY50K.02II-9 |
|
Mat |
Нет на складе
|
| 24 |
QY50K.02II-10 |
|
Mat |
Нет на складе
|
| 25 |
10430153 |
|
Nut M16 |
Нет на складе
|
| 26 |
QY25K.02II-10 |
|
Bolt |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
