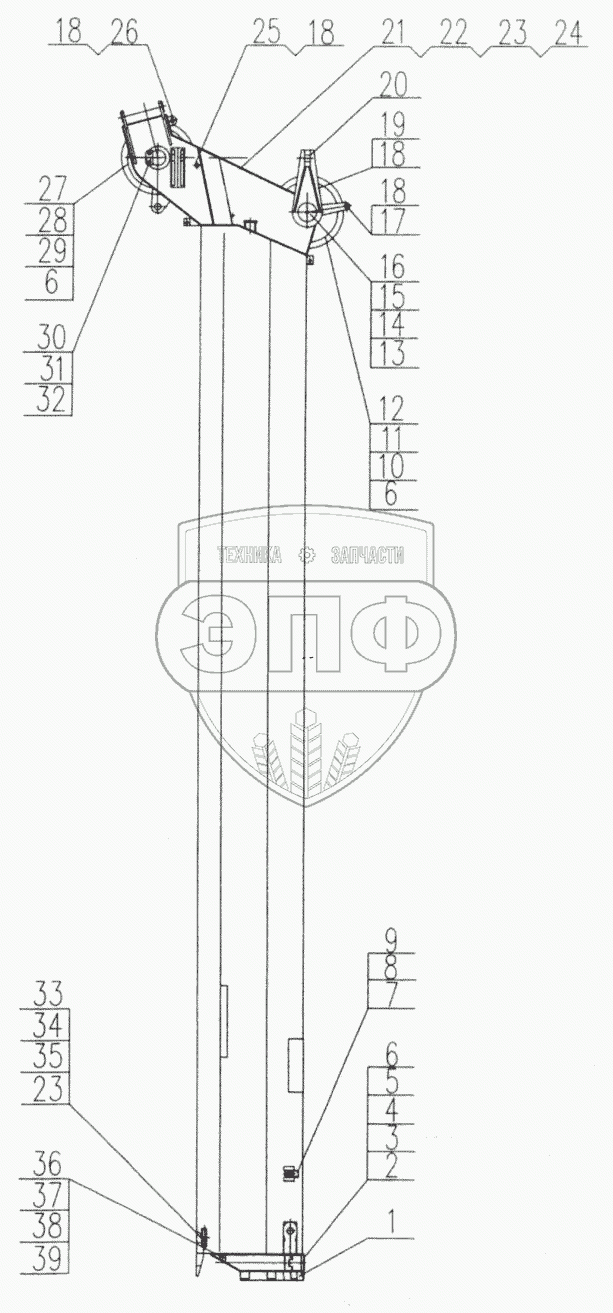

Каталог запасных частей к технике: XCMG QY50K (вариант). YK50K.02 II.5 Fifth Section
/9.gif)
1
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
QY50K.02II-5-1 |
|
Fifth Section Struc lure |
Нет на складе
|
| 2 |
QY50K.02II.5-2 |
|
Rope Hold |
Нет на складе
|
| 3 |
QY25K.02II.4-25 |
|
Plate t2x88x85 |
Нет на складе
|
| 4 |
QY25K.02II.4-26 |
|
Plate t1x88x85 |
Нет на складе
|
| 5 |
QY25K.02II.2-8 |
|
Pin |
Нет на складе
|
| 6 |
10810006 |
|
Washer 10 |
Нет на складе
|
| 7 |
QY25K.02II.4-28 |
|
Track |
Нет на складе
|
| 8 |
10420079 |
|
Screw M8x25 |
Нет на складе
|
| 9 |
10420160 |
|
Screw M8x50 |
Нет на складе
|
| 10 |
QY35K.02.4.8 |
|
Pulley |
Нет на складе
|
| 11 |
QY50K.02II.5-5 |
|
Sleeve |
Нет на складе
|
| 12 |
QY50K.02II.5-6 |
|
Sleeve |
Нет на складе
|
| 13 |
QY50K.02II.5-19 |
|
Shaft |
Нет на складе
|
| 14 |
QY50K.02II.5-20 |
|
Cover Plate |
Нет на складе
|
| 15 |
QY50K.02II.5-21 |
|
Bolt |
Нет на складе
|
| 16 |
10430007 |
|
Nut M16 |
Нет на складе
|
| 17 |
QY50K.02II.5-2 |
|
Rope Hold |
Нет на складе
|
| 18 |
QY50K.02II.5-3 |
|
Clip |
Нет на складе
|
| 19 |
10470139 |
|
Pin B20x70 |
Нет на складе
|
| 20 |
QY50K.02II.5.4 |
|
Bracket |
Нет на складе
|
| 21 |
QY50K.02II.5-8 |
|
Cover Plate |
Нет на складе
|
| 22 |
10410026 |
|
Bolt M8x16 |
Нет на складе
|
| 23 |
10440062 |
|
Washer 8 |
Нет на складе
|
| 24 |
10440001 |
|
Washer 8 |
Нет на складе
|
| 25 |
QY50K.02II.5-9 |
|
Rope Hold |
Нет на складе
|
| 26 |
QY50K.02II.5-10 |
|
Rope Hold |
Нет на складе
|
| 27 |
QY50K.02II.5-11 |
|
Mat |
Нет на складе
|
| 28 |
QY50K.02II.5.12 |
|
Pulley |
Нет на складе
|
| 29 |
QY50K.02II.5-13 |
|
Shaft |
Нет на складе
|
| 30 |
QY25K.02II.4-13 |
|
Retaining Plate |
Нет на складе
|
| 31 |
10420018 |
|
Bolt M12x30 |
Нет на складе
|
| 32 |
10440010 |
|
Washer 12 |
Нет на складе
|
| 33 |
QY50K.02II.5-14 |
|
Slider |
Нет на складе
|
| 34 |
QY50K.02II.5-15 |
|
Mat |
Нет на складе
|
| 35 |
10420034 |
|
Screw M8x20 |
Нет на складе
|
| 36 |
QY50K.02II.5-16A |
|
Slider |
Нет на складе
|
| 37 |
QY50K.02II.5-17A |
|
Mat |
Нет на складе
|
| 38 |
QY50K.02II.5-18А |
|
Mat |
Нет на складе
|
| 39 |
10420047 |
|
Screw М6x25 |
Нет на складе
|
