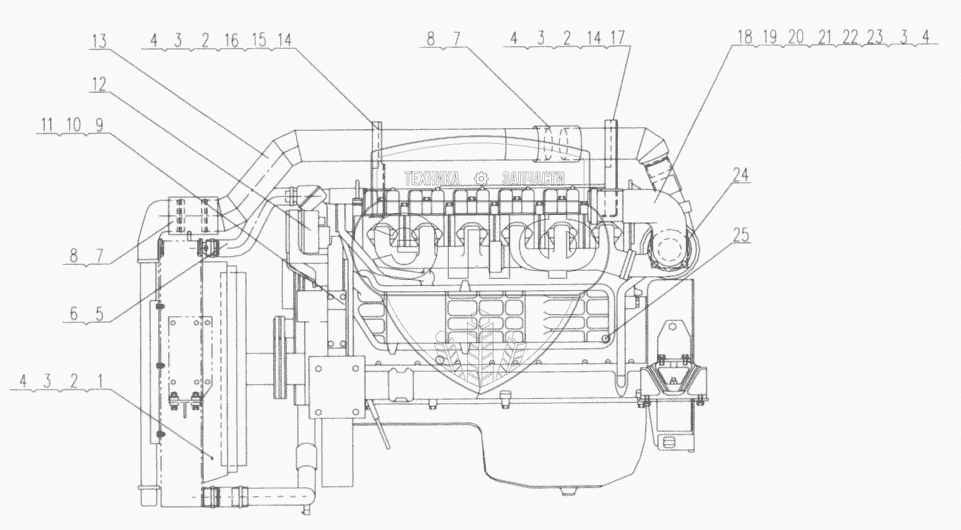

Каталог запасных частей к технике: XCMG QY50K (вариант). XZ50K.45 Engine Install( III )
/53.gif)
1
2
2
2
3
3
3
3
4
4
4
4
5
6
7
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
XZ25K.45.1A |
|
Air guide cover |
Нет на складе
|
| 2 |
10410011 |
|
Bolt M8x20 |
Нет на складе
|
| 3 |
10440001 |
|
Washer 8 |
Нет на складе
|
| 4 |
10430001 |
|
Nut М8 |
Нет на складе
|
| 5 |
XZ25K.45-2 |
|
Upper water pipe |
Нет на складе
|
| 6 |
11210186 |
|
Сlip d.44-d.64 |
Нет на складе
|
| 7 |
XZ35K.45-2 |
|
Rubber hose d.100 |
Нет на складе
|
| 8 |
11211516 |
|
Clip |
Нет на складе
|
| 9 |
XZ25K.45.16 |
|
PrORt suspension |
Нет на складе
|
| 10 |
10440010 |
|
Washer 12 |
Нет на складе
|
| 11 |
10420018 |
|
Bolt M12x30 |
Нет на складе
|
| 12 |
10000040 |
|
Diesel engine |
Нет на складе
|
| 13 |
XZ50K.45.6 |
|
Tubingll |
Нет на складе
|
| 14 |
XZ35K.45-5B |
|
Clip |
Нет на складе
|
| 15 |
XZ50K.45-7 |
|
Front support |
Нет на складе
|
| 16 |
10440062 |
|
Washer 8 |
Нет на складе
|
| 17 |
XZ50K.45-5 |
|
Rear support |
Нет на складе
|
| 18 |
XZ25K.45.3B |
|
Exhaust pipe |
Нет на складе
|
| 19 |
XZ16K.45-9 |
|
Clip |
Нет на складе
|
| 20 |
XZ25K.45-22 |
|
Washer |
Нет на складе
|
| 21 |
10410140 |
|
Bolt M8x40 |
Нет на складе
|
| 22 |
10430004 |
|
Nut M10 |
Нет на складе
|
| 23 |
10440006 |
|
Washer 10 |
Нет на складе
|
| 24 |
XZ50K.45.4 |
|
Tubing] |
Нет на складе
|
| 25 |
10610067 |
|
Wаtеr switсh |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
