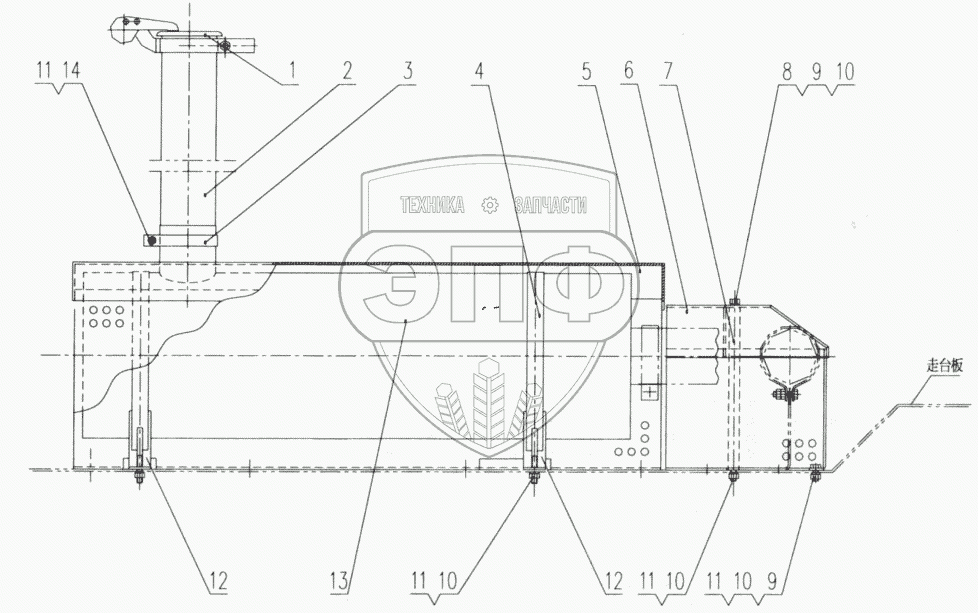

Каталог запасных частей к технике: XCMG QY50K (вариант). XZ25K.47 Muffler Assembly
/59.gif)
1
2
3
4
5
6
7
8
9
9
10
10
10
10
11
11
11
11
12
12
13
14
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
03001525 |
|
Muffler cover |
Нет на складе
|
| 2 |
11415435 |
|
Caudal pipe |
Нет на складе
|
| 3 |
03000175 |
|
Clip |
Нет на складе
|
| 4 |
03403052 |
|
Belt |
Нет на складе
|
| 5 |
03403054 |
|
Check ring |
Нет на складе
|
| 6 |
03000257 |
|
Kxhaust pipe shell |
Нет на складе
|
| 7 |
03000256 |
|
Support pole |
Нет на складе
|
| 8 |
10440009 |
|
Washer 10 |
Нет на складе
|
| 9 |
10420002 |
|
Screw M10x20 |
Нет на складе
|
| 10 |
10440006 |
|
Washer 10 |
Нет на складе
|
| 11 |
10430004 |
|
Nut M10 |
Нет на складе
|
| 12 |
03403056 |
|
Muffler support |
Нет на складе
|
| 13 |
11211515 |
|
Muffler |
Нет на складе
|
| 14 |
10420001 |
|
Воlt М10х45 |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
