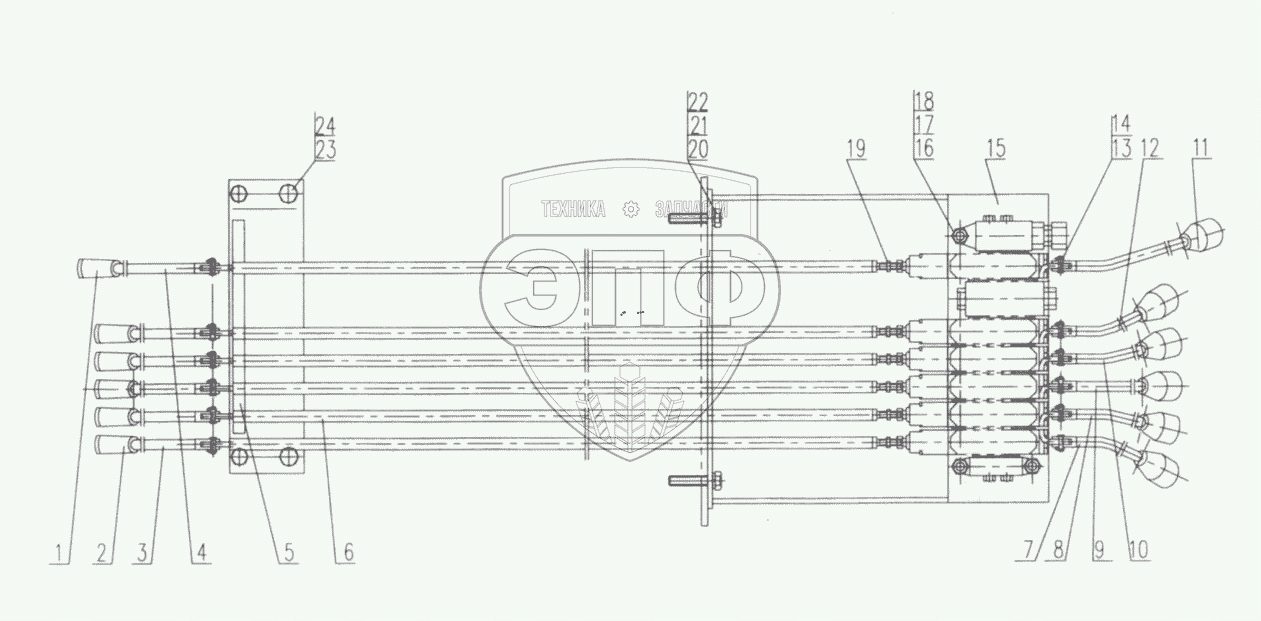

Каталог запасных частей к технике: XCMG QY50K (вариант). QY50K.72A Outrigger Operation System
/116.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
QY16K.72-12 |
|
Handle |
Нет на складе
|
| 2 |
QY16K.72-1 |
|
Handle |
Нет на складе
|
| 3 |
QY16K.72.1 |
|
Operation lever |
Нет на складе
|
| 4 |
QY16K.72.2 |
|
Operation lever |
Нет на складе
|
| 5 |
QY35K.72.4 |
|
Connect support |
Нет на складе
|
| 6 |
QY50K.72.1 |
|
Lever |
Нет на складе
|
| 7 |
QY25K.72.3 |
|
Operation lever |
Нет на складе
|
| 8 |
QY16K.72.9 |
|
Operation lever |
Нет на складе
|
| 9 |
QY16K.72.10 |
|
Operation lever |
Нет на складе
|
| 10 |
QY16K.72.11 |
|
Operation lever |
Нет на складе
|
| 11 |
QY16K.72.13 |
|
Operation lever |
Нет на складе
|
| 12 |
QY16K.72.11 |
|
Operation lever |
Нет на складе
|
| 13 |
PinB5x18 |
|
Pin shaft |
Нет на складе
|
| 14 |
10470168 |
|
Рin 2х10 |
Нет на складе
|
| 15 |
QY16K.72.15 |
|
Operating valve support |
Нет на складе
|
| 16 |
10440006 |
|
Washer 10 |
Нет на складе
|
| 17 |
10410730 |
|
Воlt М10х35 |
Нет на складе
|
| 18 |
10430005 |
|
Nut M12 |
Нет на складе
|
| 19 |
10430025 |
|
Nut 8 |
Нет на складе
|
| 20 |
10440010 |
|
Washer 12 |
Нет на складе
|
| 21 |
10410043 |
|
Bolt M12x35 |
Нет на складе
|
| 22 |
10440012 |
|
Washer 12 |
Нет на складе
|
| 23 |
10420002 |
|
Screw M10x20 |
Нет на складе
|
| 24 |
10440009 |
|
Washer 10 |
Нет на складе
|
