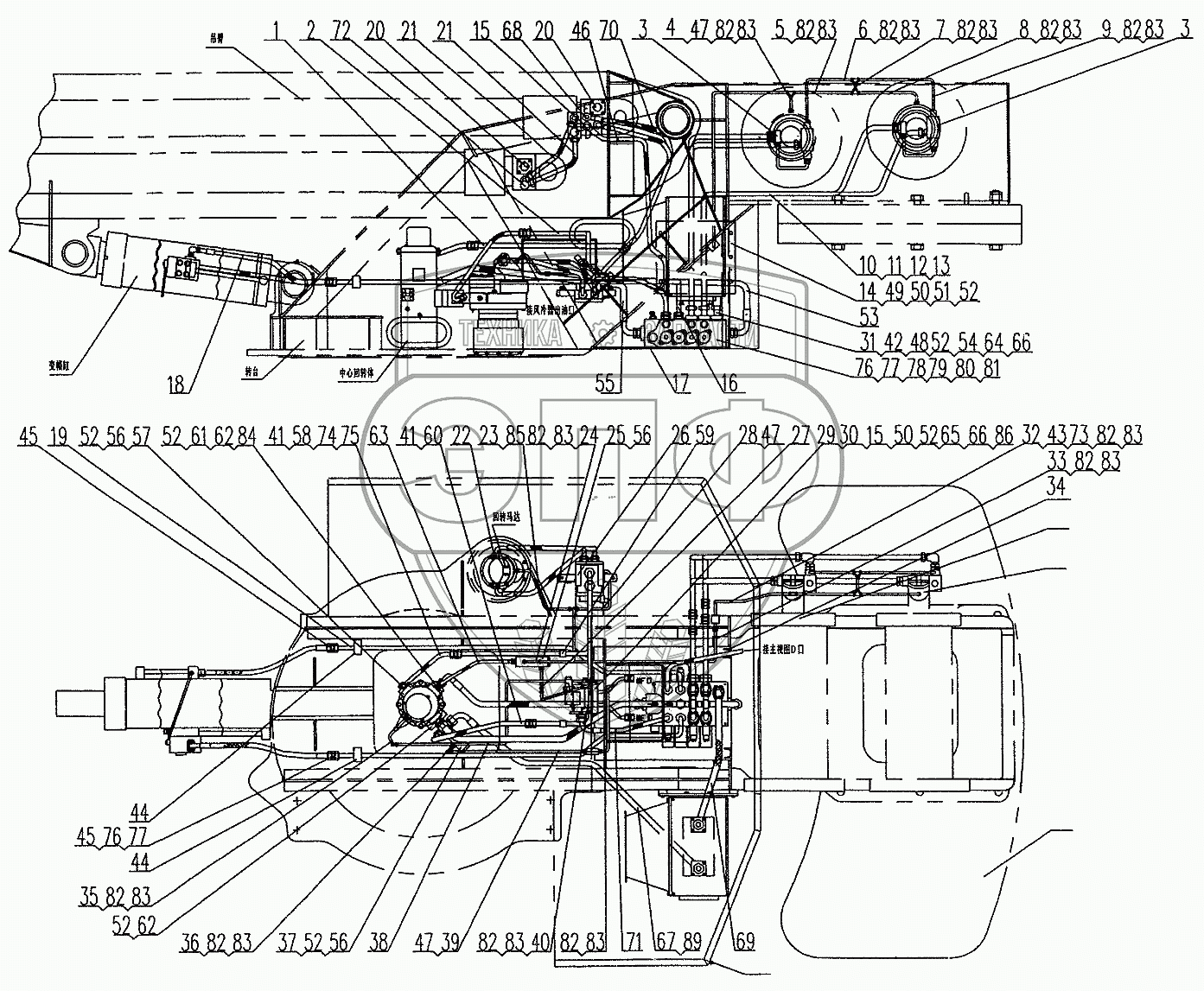

Каталог запасных частей к технике: XCMG QY50K. Гидросистема
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
44
45
45
46
47
47
47
48
49
50
50
51
52
52
52
52
52
52
52
53
54
55
56
56
56
57
58
59
60
61
62
62
63
64
65
66
66
67
68
69
70
71
72
73
74
75
76
76
77
77
78
79
80
81
82
82
82
82
82
82
82
82
82
82
82
82
82
83
83
83
83
83
83
83
83
83
83
83
83
83
84
85
86
89
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
QY50K.13.2-1 |
|
Seamless tube d20х2 |
Нет на складе
|
| 2 |
QY50K.13.2-2 |
|
Seamless tube d20х2 |
Нет на складе
|
| 3 |
QY50K.13.2.3 |
|
Pipes of lifting mech |
Нет на складе
|
| 4 |
QY50K.13.2-4 |
|
Seamless tube d10x1.5 |
Нет на складе
|
| 5 |
QY50K.13.2-5 |
|
Seamless tube d10x1.5 |
Нет на складе
|
| 6 |
QY50K.13.2-6 |
|
Seamless tube d10x1.5 |
Нет на складе
|
| 7 |
QY50K.13.2-7 |
|
Seamless tube d10x1.5 |
Нет на складе
|
| 8 |
QY50K.13.2-8 |
|
Seamless tube d10x1.5 |
Нет на складе
|
| 9 |
QY50K.13.2-9 |
|
Seamless tube d10x1.5 |
Нет на складе
|
| 10 |
QY50K.13.2-10 |
|
Seamless tube 030x3 |
Нет на складе
|
| 11 |
QY50K.13.2-11 |
|
Seamless tube 030x3 |
Нет на складе
|
| 12 |
QY50K.13.2-12 |
|
Seamless tube 030x3 |
Нет на складе
|
| 13 |
QY50K.13.2-13 |
|
Seamless tube 030x3 |
Нет на складе
|
| 14 |
QY35K.13.2.3A |
|
Bracket of cooler |
Нет на складе
|
| 15 |
20120464 |
|
Fitting |
Нет на складе
|
| 16 |
QY50K13.2-14 |
|
Seamless tube d25x2.5 |
Нет на складе
|
| 17 |
QY35K.13.2-15B |
|
Trestle |
Нет на складе
|
| 18 |
QY35K.13.2.16А |
|
Pipes of elevating mech |
Нет на складе
|
| 19 |
QY50K.13.2-17 |
|
Seamless tube d25x2.5 |
Нет на складе
|
| 20 |
10100004 |
|
Balance valve |
Нет на складе
|
| 21 |
10124175 |
|
Tube |
Нет на складе
|
| 22 |
QY16K.13.2.19А |
|
Pipes of swing gear |
Нет на складе
|
| 23 |
QY50K.13.2-18 |
|
Seamless tube d10x1.5 |
Нет на складе
|
| 24 |
QY50K.13.2-19 |
|
Seamless tube d10x1.5 |
Нет на складе
|
| 25 |
QY35K.13.2.24А |
|
Compositive-pipe |
Нет на складе
|
| 26 |
QY16K.13.2.18 |
|
Pipes of Commutation valve |
Нет на складе
|
| 27 |
QY50K.13.2-20 |
|
Seamless tube d10x1.5 |
Нет на складе
|
| 28 |
QY50K.13.2-21 |
|
Seamless tube d10x1.5 |
Нет на складе
|
| 29 |
QY50K.13.2-15 |
|
Bracket А |
Нет на складе
|
| 30 |
QY50K.13.2-16 |
|
Bracket В |
Нет на складе
|
| 31 |
20120930 |
|
Fitting |
Нет на складе
|
| 32 |
QY50K.13.2-22 |
|
Seamless tube d10х1.5 |
Нет на складе
|
| 33 |
QY50K.13.2-24 |
|
Seamless tube d10x1.5 |
Нет на складе
|
| 34 |
QY50K.13.2-26 |
|
Tendon |
Нет на складе
|
| 35 |
QY50K.13.2-27 |
|
Seamless tube d10x1.5 |
Нет на складе
|
| 36 |
QY50K.13.2-28 |
|
Seamless tube d10x1.5 |
Нет на складе
|
| 37 |
QY35K.13.2.22 |
|
Compositive-pipe |
Нет на складе
|
| 38 |
QY50K.13.2-29 |
|
Seamless tube d10x1.5 |
Нет на складе
|
| 39 |
QY50K.13.2-30 |
|
Seamless tube d10x1.5 |
Нет на складе
|
| 40 |
QY50K.13.2-31 |
|
Seamless tube d10x1.5 |
Нет на складе
|
| 41 |
20120459 |
|
Fitting |
Нет на складе
|
| 42 |
10410022 |
|
Bolt M10x40 |
Нет на складе
|
| 43 |
11210487 |
|
Pipe clip |
Нет на складе
|
| 44 |
11210339 |
|
Pipe clip |
Нет на складе
|
| 45 |
20120460 |
|
Fitting |
Нет на складе
|
| 46 |
10121053 |
|
Tube |
Нет на складе
|
| 47 |
10120846 |
|
Fitting G10 |
Нет на складе
|
| 48 |
10100523 |
|
Operating valve |
Нет на складе
|
| 49 |
10100231 |
|
Cooler |
Нет на складе
|
| 50 |
10410022 |
|
Bolt M10x40 |
Нет на складе
|
| 51 |
10124141 |
|
Flange |
Нет на складе
|
| 52 |
10440006 |
|
Washer 10 |
Нет на складе
|
| 53 |
10123046 |
|
Tube |
Нет на складе
|
| 54 |
10440009 |
|
Washer 10 |
Нет на складе
|
| 55 |
10123046 |
|
Tube |
Нет на складе
|
| 56 |
10420005 |
|
Screw M10x25 |
Нет на складе
|
| 57 |
10124153 |
|
Flange |
Нет на складе
|
| 58 |
10123047 |
|
Tube |
Нет на складе
|
| 59 |
11210789 |
|
Pipe clip |
Нет на складе
|
| 60 |
10121057 |
|
Tube |
Нет на складе
|
| 61 |
10123254 |
|
Fitting |
Нет на складе
|
| 62 |
10124146 |
|
Flange |
Нет на складе
|
| 63 |
10123049 |
|
Tube |
Нет на складе
|
| 64 |
2012109 |
|
Fitting |
Нет на складе
|
| 65 |
10100470 |
|
Liquid magnet valve |
Нет на складе
|
| 66 |
10430004 |
|
Nut M10 |
Нет на складе
|
| 67 |
10123050 |
|
Tube |
Нет на складе
|
| 68 |
20120059 |
|
Fitting |
Нет на складе
|
| 69 |
10123051 |
|
Tube |
Нет на складе
|
| 70 |
10121052 |
|
Tube |
Нет на складе
|
| 71 |
10123052 |
|
Tube |
Нет на складе
|
| 72 |
20120545 |
|
Fitting |
Нет на складе
|
| 73 |
10120539 |
|
Fitting G10 |
Нет на складе
|
| 74 |
20430008 |
|
Nut |
Нет на складе
|
| 75 |
20120472 |
|
Cuting ring |
Нет на складе
|
| 76 |
20120473 |
|
Nut |
Нет на складе
|
| 77 |
20120445 |
|
Cutting ring |
Нет на складе
|
| 78 |
20120464 |
|
Fitting |
Нет на складе
|
| 79 |
20120932 |
|
Fitting |
Нет на складе
|
| 80 |
20121585 |
|
Nut |
Нет на складе
|
| 81 |
20120554 |
|
Cutting ring |
Нет на складе
|
| 82 |
10120369 |
|
Nut G10 |
Нет на складе
|
| 83 |
10120368 |
|
Cutting ring G10 |
Нет на складе
|
| 84 |
10440037 |
|
Washer 18 |
Нет на складе
|
| 85 |
10120651 |
|
Fitting G10/M16x1.5 |
Нет на складе
|
| 86 |
10122047 |
|
Fitting ею |
Нет на складе
|
| 87 |
11211034 |
|
Track L=180 |
Нет на складе
|
| 88 |
11211117 |
|
Pipe clip |
Нет на складе
|
| 89 |
20120009 |
|
Fitting |
Нет на складе
|
| 90 |
10120695 |
|
Fitting G10/G1/4 |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
