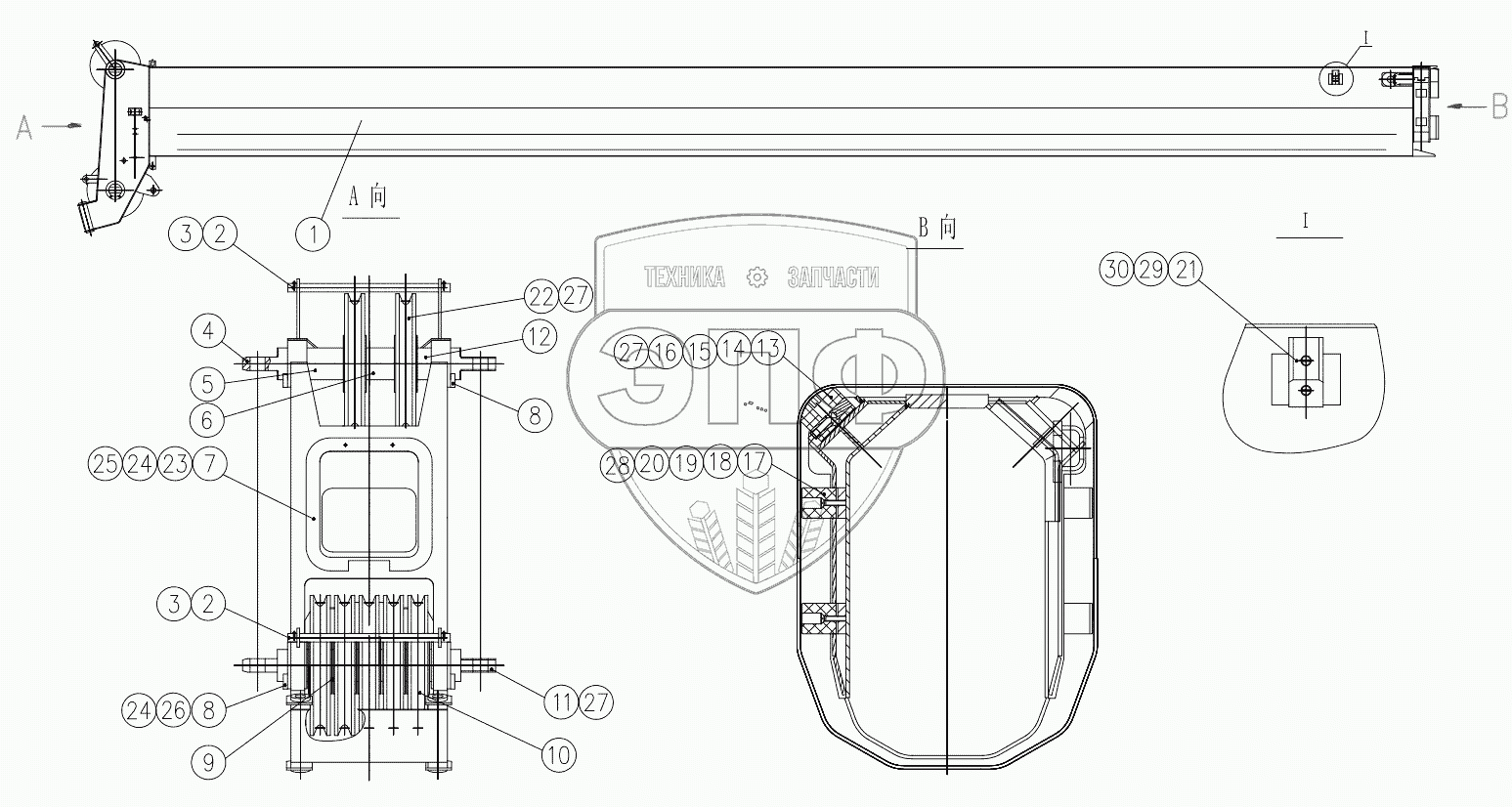

Каталог запасных частей к технике: XCMG QY30KL. 111500047 3rd Section Boom
1
2
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
27
27
28
29
30
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
111500048 |
|
3rd Section boom Structure |
Нет на складе
|
| 2 |
111202017 |
|
Slider |
Нет на складе
|
| 3 |
111201134 |
|
Plate |
Нет на складе
|
| 4 |
111202068 |
|
Bolt |
Нет на складе
|
| 5 |
111200642 |
|
Surport |
Нет на складе
|
| 6 |
111202018 |
|
Slider |
Нет на складе
|
| 7 |
111701593 |
|
Slide Patch |
Нет на складе
|
| 8 |
111701603 |
|
Slider |
Нет на складе
|
| 9 |
111701028 |
|
Mat |
Нет на складе
|
| 10 |
111701604 |
|
Slider |
Нет на складе
|
| 11 |
111701006 |
|
Slider |
Нет на складе
|
| 12 |
111701605 |
|
Slider |
Нет на складе
|
| 13 |
111500280 |
|
Slider |
Нет на складе
|
| 14 |
111202181 |
|
Pin Shaft |
Нет на складе
|
| 15 |
111201170 |
|
Mat |
Нет на складе
|
| 16 |
111201171 |
|
Mat |
Нет на складе
|
| 17 |
111202020 |
|
Slider |
Нет на складе
|
| 18 |
111200713 |
|
Mat |
Нет на складе
|
| 19 |
111200714 |
|
Mat |
Нет на складе
|
| 20 |
111202021 |
|
Slider |
Нет на складе
|
| 21 |
111200715 |
|
Mat |
Нет на складе
|
| 22 |
111200716 |
|
Mat |
Нет на складе
|
| 23 |
112100562 |
|
Pulley Assemble |
Нет на складе
|
| 24 |
111200708 |
|
Sleeve |
Нет на складе
|
| 25 |
112100565 |
|
Pin |
Нет на складе
|
| 26 |
111200712 |
|
Retaining Plate |
Нет на складе
|
| 27 |
111701606 |
|
Plate |
Нет на складе
|
| 28 |
111701029 |
|
Plate |
Нет на складе
|
| 29 |
805100232 |
|
Bolt M8x25 |
Нет на складе
|
| 30 |
805300069 |
|
Шайба 8 |
Нет на складе
|
| 31 |
805300010 |
|
Шайба 8 |
Нет на складе
|
| 32 |
805200045 |
|
Гайка М8 |
Нет на складе
|
| 33 |
805200116 |
|
Nut |
Нет на складе
|
| 34 |
805600130 |
|
Pin B16x85 |
Нет на складе
|
| 35 |
805600006 |
|
Штифт 4x30 |
Нет на складе
|
| 36 |
801100336 |
|
Масленка M10x1 |
Нет на складе
|
| 37 |
805100037 |
|
Bolt M8x25 |
Нет на складе
|
| 38 |
805000008 |
|
Болт М6х12 |
Нет на складе
|
| 39 |
805300191 |
|
Washer 6 |
Нет на складе
|
| 40 |
805300018 |
|
Шайба 12 |
Нет на складе
|
| 41 |
805300113 |
|
Washer |
Нет на складе
|
| 42 |
805000045 |
|
Болт M12x40 |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
