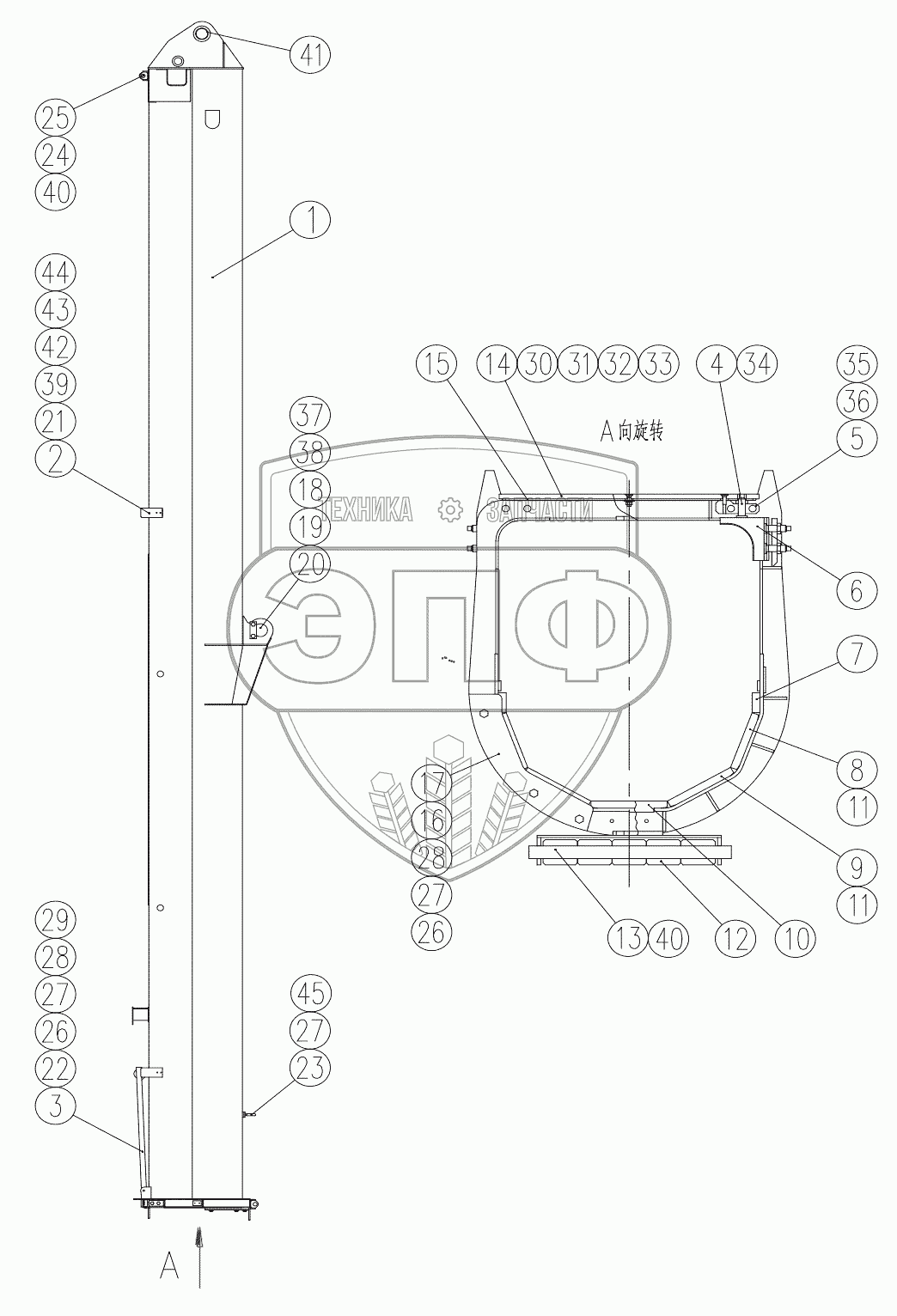

Каталог запасных частей к технике: XCMG QY30KH. 111500011 Base Boom Assembly
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
111500012 |
|
Base Boom |
Нет на складе
|
| 2 |
111700971 |
|
Bracket |
Нет на складе
|
| 3 |
112100476 |
|
Press Roller |
Нет на складе
|
| 4 |
111201097 |
|
Bolt |
Нет на складе
|
| 5 |
111200642 |
|
Surport |
Нет на складе
|
| 6 |
111701592 |
|
Slide Patch |
Нет на складе
|
| 7 |
111701593 |
|
Slide Patch |
Нет на складе
|
| 8 |
111701594 |
|
Slide Patch |
Нет на складе
|
| 9 |
111701595 |
|
Slide Patch |
Нет на складе
|
| 10 |
111701596 |
|
Slide Patch |
Нет на складе
|
| 11 |
111700974 |
|
Mat |
Нет на складе
|
| 12 |
111201998 |
|
Bushing |
Нет на складе
|
| 13 |
112101528 |
|
Pin Shaft |
Нет на складе
|
| 14 |
111701597 |
|
Plate |
Нет на складе
|
| 15 |
111700975 |
|
Plate |
Нет на складе
|
| 16 |
111701598 |
|
Plate |
Нет на складе
|
| 17 |
111700976 |
|
Plate |
Нет на складе
|
| 18 |
111200658 |
|
Retaining Plate |
Нет на складе
|
| 19 |
111201967 |
|
Pin Shaft |
Нет на складе
|
| 20 |
111201968 |
|
Bushing |
Нет на складе
|
| 21 |
111701599 |
|
Slider |
Нет на складе
|
| 22 |
111202182 |
|
Sleeve |
Нет на складе
|
| 23 |
111201391 |
|
Rope Trestle |
Нет на складе
|
| 24 |
111201995 |
|
Shaft |
Нет на складе
|
| 25 |
111200650 |
|
Bushing |
Нет на складе
|
| 26 |
805000045 |
|
Болт M12x40 |
Нет на складе
|
| 27 |
805300018 |
|
Шайба 12 |
Нет на складе
|
| 28 |
805300113 |
|
Washer |
Нет на складе
|
| 29 |
805200049 |
|
Гайка М12 |
Нет на складе
|
| 30 |
805100232 |
|
Bolt M8x25 |
Нет на складе
|
| 31 |
805300069 |
|
Шайба 8 |
Нет на складе
|
| 32 |
805300010 |
|
Шайба 8 |
Нет на складе
|
| 33 |
805200045 |
|
Гайка М8 |
Нет на складе
|
| 34 |
805200116 |
|
Nut |
Нет на складе
|
| 35 |
805600130 |
|
Pin B16x85 |
Нет на складе
|
| 36 |
805600006 |
|
Штифт 4x30 |
Нет на складе
|
| 37 |
805000281 |
|
Bolt |
Нет на складе
|
| 38 |
805300023 |
|
Шайба 20 |
Нет на складе
|
| 39 |
805100323 |
|
Bolt M8X10 |
Нет на складе
|
| 40 |
805600155 |
|
Pin 6.3X45 |
Нет на складе
|
| 41 |
800500021 |
|
Comple Bearing Ф100 X4X140 |
Нет на складе
|
| 42 |
805000068 |
|
Bolt |
Нет на складе
|
| 43 |
805300017 |
|
Шайба 10 |
Нет на складе
|
| 44 |
805300014 |
|
Шайба 10 |
Нет на складе
|
| 45 |
805000715 |
|
Болт M12x25 |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
