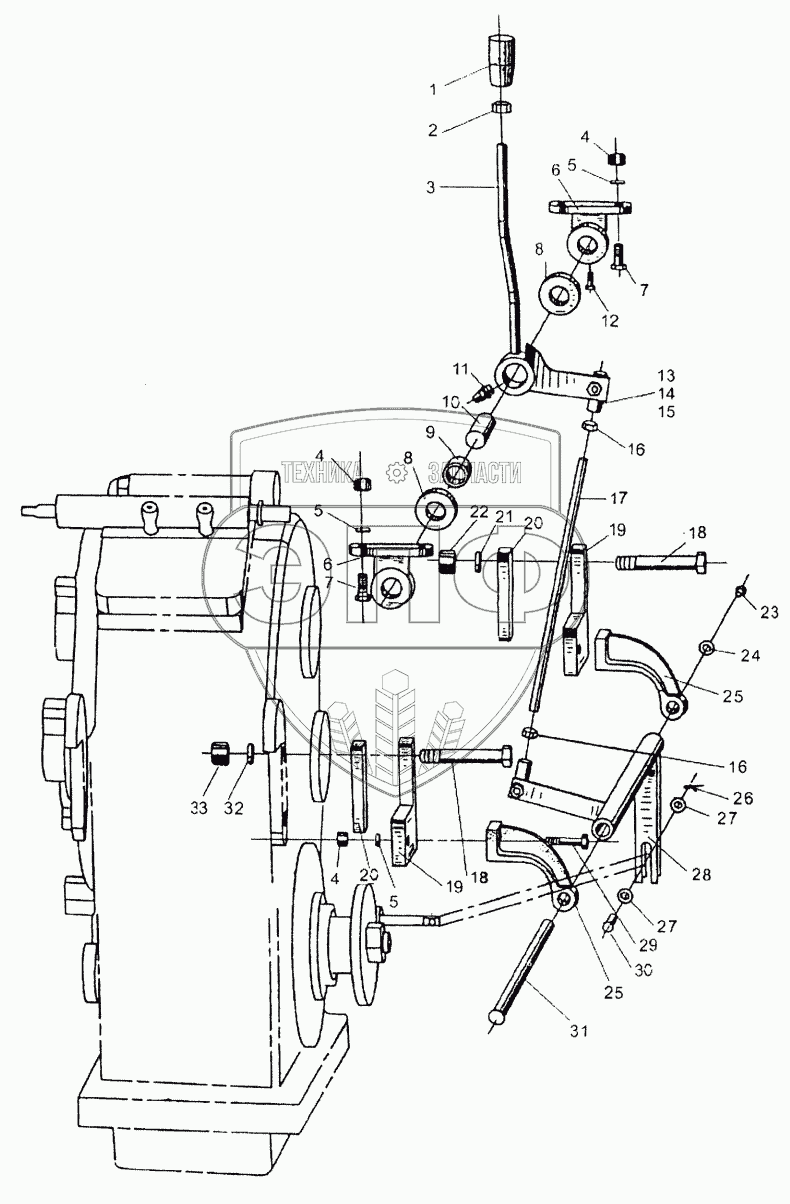

Каталог запасных частей к технике: XCMG LW321F. Z3.7 Переключение передач
1
2
3
4
4
4
5
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
16
17
18
18
19
19
20
20
21
22
23
24
25
25
26
27
27
28
29
30
31
32
33
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
ZL40.7.1-16 |
|
Knob M12 |
Нет на складе
|
| 2 |
GB6170-86 |
|
Гайка |
Нет на складе
|
| 3 |
Z3.7.6A |
|
Рычаг управления |
Нет на складе
|
| 4 |
GB6170-86 |
|
Гайка |
Нет на складе
|
| 5 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 6 |
ZL40.10.7-4A |
|
Fixing Seat |
Нет на складе
|
| 7 |
GB5782-86 |
|
Болт |
Нет на складе
|
| 8 |
ZL40.10.7-3A |
|
Spacer |
Нет на складе
|
| 9 |
ZL40.10.7-1A |
|
Lining Bushing |
Нет на складе
|
| 10 |
Z3.7-5 |
|
Shaft |
Нет на складе
|
| 11 |
JB/T7940.2-1995 |
|
Чашка для смазки |
Нет на складе
|
| 12 |
GB86-88 |
|
Винт |
Нет на складе
|
| 13 |
Z3.7.5-2 |
|
Стык |
Нет на складе
|
| 14 |
GB882-86 |
|
Шплинт |
Нет на складе
|
| 15 |
GB91-86 |
|
Шплинт |
Нет на складе
|
| 16 |
GB6170-86 |
|
Гайка |
Нет на складе
|
| 17 |
Z3.7.5-1 |
|
Прицепной шатун |
Нет на складе
|
| 18 |
GB5782-86 |
|
Болт |
Нет на складе
|
| 19 |
Z3.7-3 |
|
Plate |
Нет на складе
|
| 20 |
Z3.7-2 |
|
Plate |
Нет на складе
|
| 21 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 22 |
GB6170-86 |
|
Гайка |
Нет на складе
|
| 23 |
GB5783-86 |
|
Болт |
Нет на складе
|
| 24 |
Z3.7-8 |
|
Washer |
Нет на складе
|
| 25 |
Z3.7-7 |
|
Support |
Нет на складе
|
| 26 |
GB91-86 |
|
Шплинт |
Нет на складе
|
| 27 |
GB97.1-85 |
|
Шайба |
Нет на складе
|
| 28 |
Z3.7.4 |
|
Lower Mechanism |
Нет на складе
|
| 29 |
GB5782-86 |
|
Болт |
Нет на складе
|
| 30 |
GB882-86 |
|
Шплинт |
Нет на складе
|
| 31 |
Z3.7-4 |
|
Shaft |
Нет на складе
|
| 32 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 33 |
GB6170-86 |
|
Гайка |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
