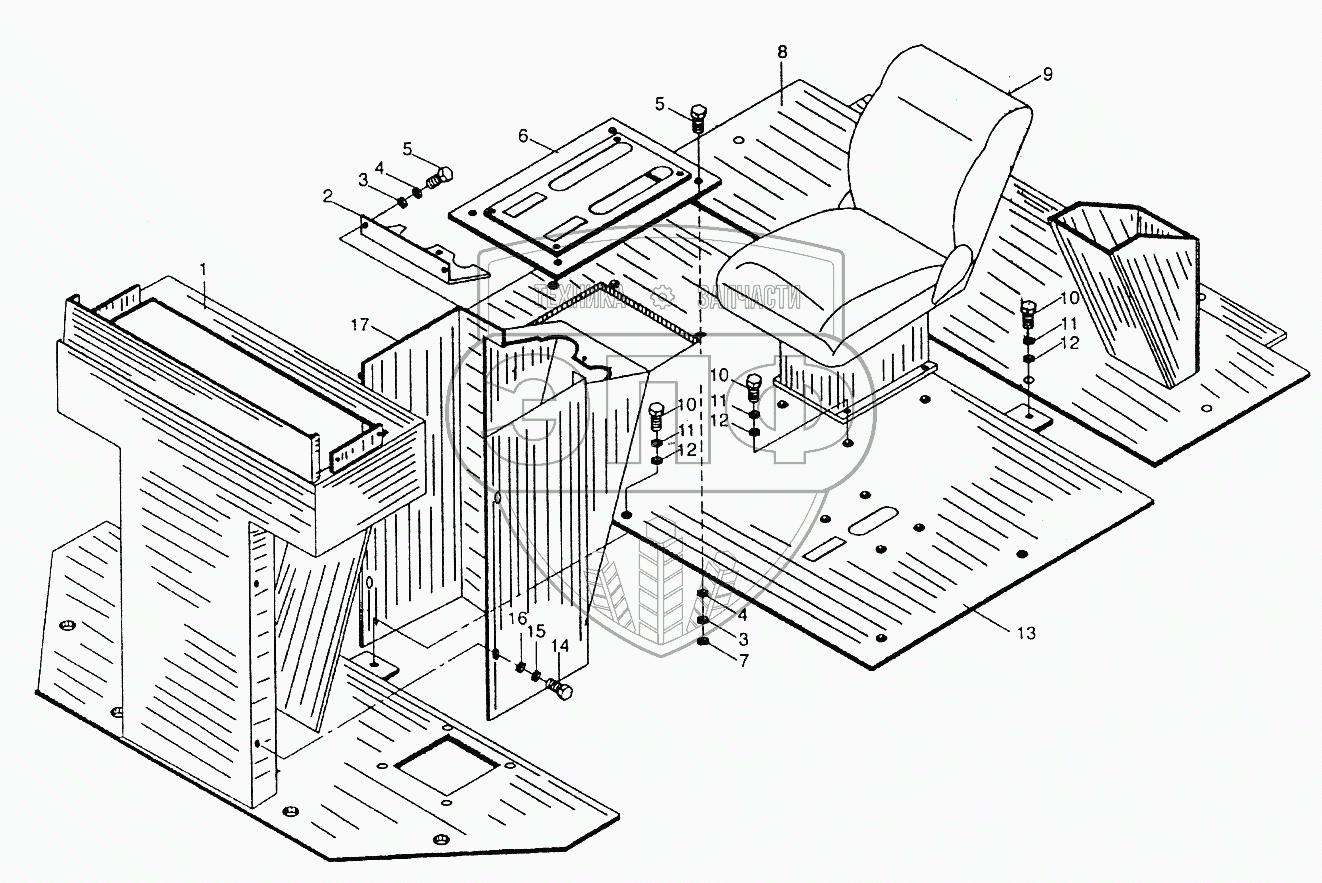

Каталог запасных частей к технике: XCMG LW321F. Z3.16B Блок платформы оператора
1
2
3
3
4
4
5
5
6
7
8
9
10
10
10
11
11
11
12
12
12
13
14
15
16
17
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
Z3.16.1.1 |
|
Платформа оператора |
Нет на складе
|
| 2 |
Z3.16B.1-2 |
|
Панель |
Нет на складе
|
| 3 |
GB96-85 |
|
Шайба |
Нет на складе
|
| 4 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 5 |
GB5783-86 |
|
Болт |
Нет на складе
|
| 6 |
Z3.16.2В.2 |
|
Панель |
Нет на складе
|
| 7 |
GB6170-86 |
|
Гайка |
Нет на складе
|
| 8 |
LW330F.16.2 |
|
Задняя панель |
Нет на складе
|
| 9 |
SJZY |
|
Сиденье |
Нет на складе
|
| 10 |
GB5783-86 |
|
Болт |
Нет на складе
|
| 11 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 12 |
GB97.1-85 |
|
Шайба |
Нет на складе
|
| 13 |
Z3.16B.2 |
|
Средняя панель |
Нет на складе
|
| 14 |
GB5783-86 |
|
Болт |
Нет на складе
|
| 15 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 16 |
GB97.1-85 |
|
Шайба |
Нет на складе
|
| 17 |
Кожух |
|
Кожух |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
