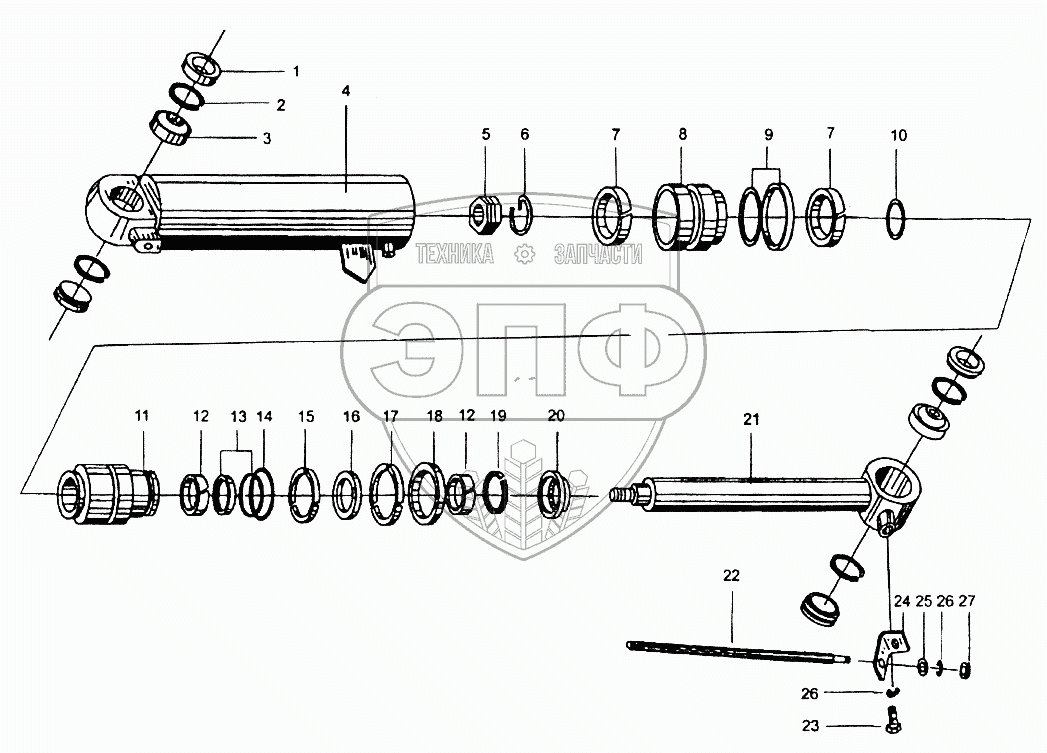

Каталог запасных частей к технике: XCMG LW321F. Z3.10.1 Цилиндр наклона
1
2
3
4
5
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
Z3.10.1-10 |
|
Dust Ring |
Нет на складе
|
| 2 |
GB893.1-86 |
|
Пружинный зажим |
Нет на складе
|
| 3 |
GB304.5-81 |
|
Подшипник |
Нет на складе
|
| 4 |
Z3.10.1.1 |
|
Корпус цилиндра |
Нет на складе
|
| 5 |
Z3.10.1-8 |
|
Гайка |
Нет на складе
|
| 6 |
Z3.10.1-9 |
|
Пружинный зажим |
Нет на складе
|
| 7 |
Z3.10.1-7 |
|
Передвижное запорное кольцо |
Нет на складе
|
| 8 |
Z3.10.1-6 |
|
Поршень |
Нет на складе
|
| 9 |
CKS-090 |
|
Ступенчатое уплотнение |
Нет на складе
|
| 10 |
GB1235-76 |
|
Кольцо |
Нет на складе
|
| 11 |
Z3.10.1-5 |
|
Slyd Ring |
Нет на складе
|
| 12 |
Z3.10.1-2 |
|
Уплотнительное кольцо |
Нет на складе
|
| 13 |
CKS-090 |
|
Ступенчатое уплотнение |
Нет на складе
|
| 14 |
GB1235-76 |
|
Кольцо |
Нет на складе
|
| 15 |
Z3.10.1-4 |
|
Пружинное стопорное кольцо |
Нет на складе
|
| 16 |
CKG-090 |
|
Уплотнительное кольцо |
Нет на складе
|
| 17 |
Z3.10.1-3 |
|
Key |
Нет на складе
|
| 18 |
Z3.10.1-1 |
|
Уплотнительное кольцо |
Нет на складе
|
| 19 |
GB894.1-86 |
|
Пружинный зажим |
Нет на складе
|
| 20 |
CK-90 |
|
Пыленепроницаемое кольцо |
Нет на складе
|
| 21 |
Z3.10.1.2 |
|
Толкатель поршня |
Нет на складе
|
| 22 |
Z3.10.1-12A |
|
Шток индикатора |
Нет на складе
|
| 23 |
GB5781-86 |
|
Болт |
Нет на складе
|
| 24 |
Z3.10.1-11 |
|
Support |
Нет на складе
|
| 25 |
GB97.1-85 |
|
Шайба |
Нет на складе
|
| 26 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 27 |
GB6170-86 |
|
Гайка |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
