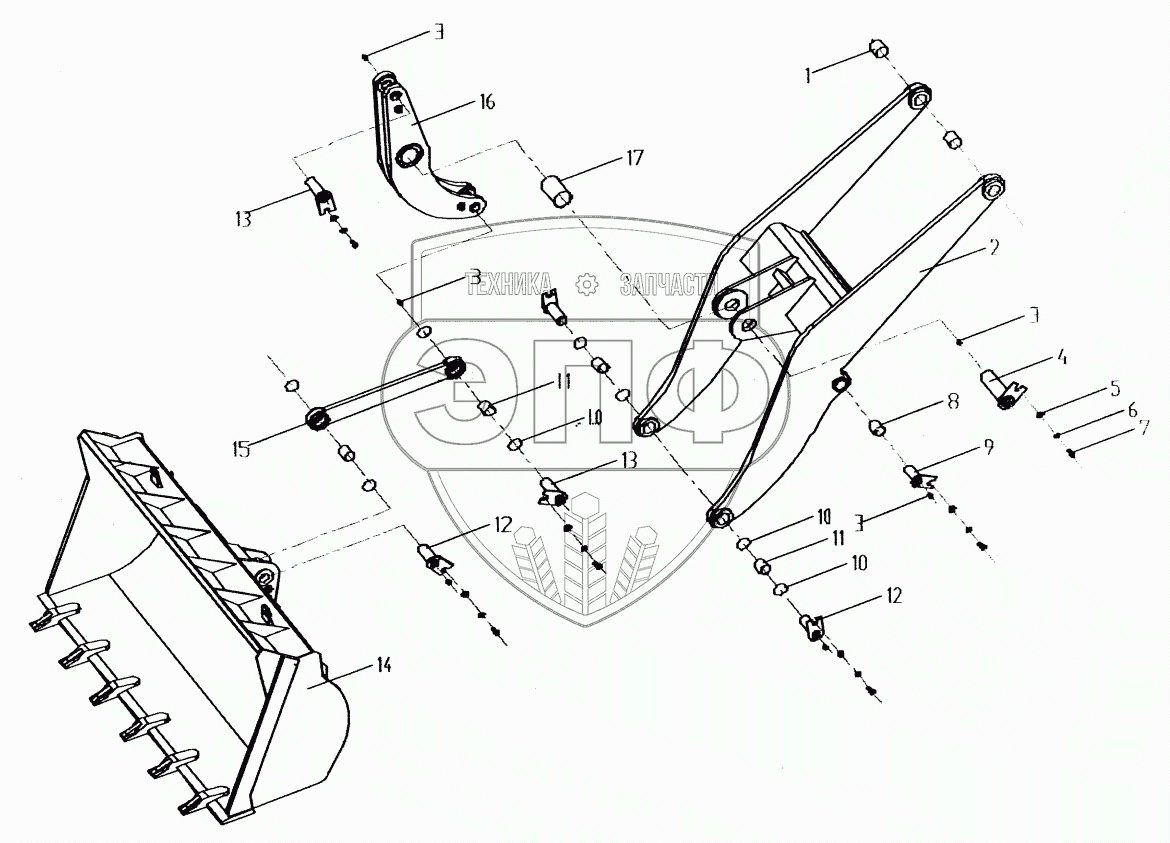

Каталог запасных частей к технике: XCMG LW321F. LW330F.11, LW330F(G).11 Рабочее устройство
1
2
2
3
3
3
3
4
5
6
7
8
9
10
10
10
11
11
12
12
13
13
14
14
15
15
16
17
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
Z3.11-3 |
|
Bushing |
Нет на складе
|
| 2 |
LW330F(G).11.1 |
|
Подъемный кронштейн |
Нет на складе
|
| 2 |
LW330F.11.2 |
|
Подъемный кронштейн |
Нет на складе
|
| 3 |
JB/T7940.1-1995 |
|
Чашка для смазки |
Нет на складе
|
| 4 |
Z3.11.4 |
|
Pitman Arm End Pin |
Нет на складе
|
| 5 |
85Z.6-5 |
|
Washer |
Нет на складе
|
| 6 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 7 |
GB5783-86 |
|
Болт |
Нет на складе
|
| 8 |
Z3.11-4 |
|
Вкладыш |
Нет на складе
|
| 9 |
Z3.11.6 |
|
Upper Shaft Pin |
Нет на складе
|
| 10 |
GB9877.1-88 |
|
Кольцо |
Нет на складе
|
| 11 |
Z3.11-1B |
|
Вкладыш |
Нет на складе
|
| 12 |
Z3.11.7 |
|
Штырь вала ковша |
Нет на складе
|
| 13 |
Z3.11.5 |
|
Washer |
Нет на складе
|
| 14 |
LW330F.11.H1 |
|
Ковш |
Нет на складе
|
| 14 |
LW330F.11.1 |
|
Ковш |
Нет на складе
|
| 15 |
Z3.11.2 |
|
Связка |
Нет на складе
|
| 15 |
LW330F(G).11.2 |
|
Связка |
Нет на складе
|
| 16 |
Z3.11.8A |
|
Кронштейн Питмена |
Нет на складе
|
| 17 |
Z3.11-2 |
|
Bushing |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
