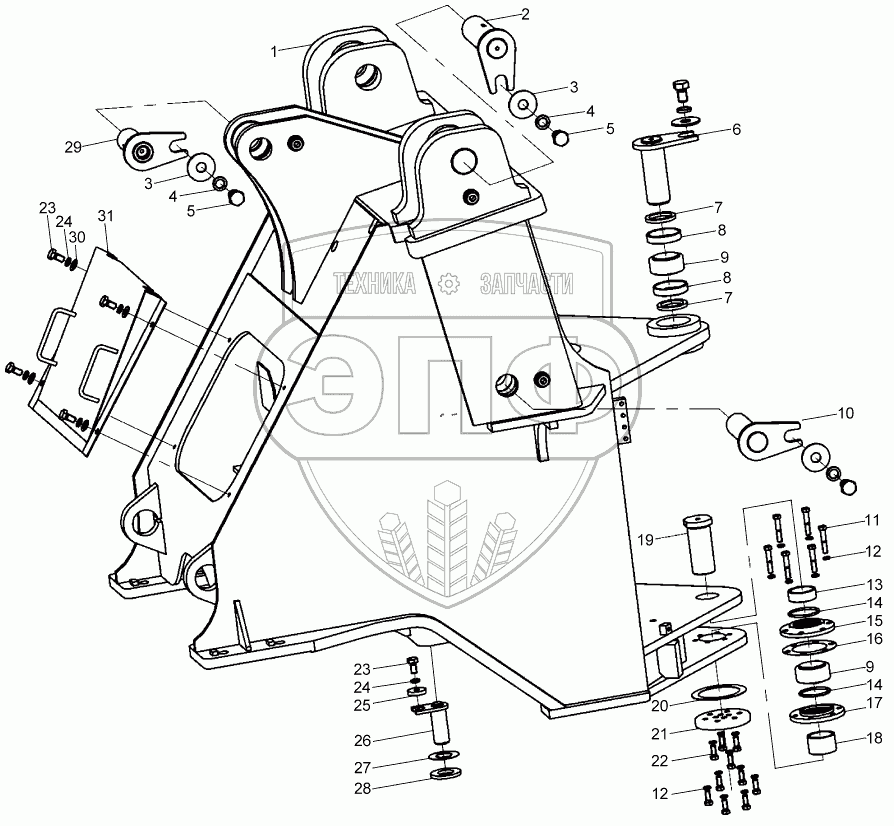

Каталог запасных частей к технике: XCMG LW300KN. Система передней рамы 252604099 LW300KN
1
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
23
23
24
24
25
26
27
28
29
29
29
30
31
31
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
252605912 |
|
Передняя рама |
Нет на складе
|
| 2 |
252604960 |
|
Палец стрелы передней рамы |
Нет на складе
|
| 3 |
805300111 |
|
Шайба 16 |
Нет на складе
|
| 4 |
805300011 |
|
Шайба 16 |
Нет на складе
|
| 5 |
805000022 |
|
Болт М16х25 |
Нет на складе
|
| 6 |
252600511 |
|
Верхний шарнирный палец |
Нет на складе
|
| 7 |
803164079 |
|
Уплотнительное кольцо B60x80x8 |
Нет на складе
|
| 8 |
252600717 |
|
Стальная втулка |
Нет на складе
|
| 9 |
800511234 |
|
Откидной подшипник GE60ES |
Нет на складе
|
| 10 |
252604959 |
|
Палец масляного цилиндра стрелы передней рамы |
Нет на складе
|
| 11 |
805000681 |
|
Болт M12x65 |
Нет на складе
|
| 12 |
805300018 |
|
Шайба 12 |
Нет на складе
|
| 13 |
252600572 |
|
Стальная втулка |
Нет на складе
|
| 14 |
803164133 |
|
O-образное кольцо 73x5.3G |
Нет на складе
|
| 15 |
252600573 |
|
Верхний фланец |
Нет на складе
|
| 16 |
250100424 |
|
Регулирующая шайба |
Нет на складе
|
| 17 |
252600574 |
|
Нижний фланец |
Нет на складе
|
| 18 |
252600353 |
|
Стальная втулка |
Нет на складе
|
| 19 |
252600335 |
|
Нижний шарнирный палец |
Нет на складе
|
| 20 |
252600576 |
|
Регулирующая шайба |
Нет на складе
|
| 21 |
252600575 |
|
Нажимная планка |
Нет на складе
|
| 22 |
805000716 |
|
Болт М12х30 |
Нет на складе
|
| 23 |
805000714 |
|
Болт М10х20 |
Нет на складе
|
| 24 |
805300014 |
|
Шайба 10 |
Нет на складе
|
| 25 |
250100183 |
|
Шайба |
Нет на складе
|
| 26 |
251900394 |
|
Шворень |
Нет на складе
|
| 27 |
251901033 |
|
Шайба |
Нет на складе
|
| 28 |
251901034 |
|
Шайба |
Нет на складе
|
| 29 |
252604961 |
|
Палец масляного цилиндра опрокидывающего ковша |
Нет на складе
|
| 30 |
805300017 |
|
Шайба 10 |
Нет на складе
|
| 31 |
252600714 |
|
Передняя панель |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
