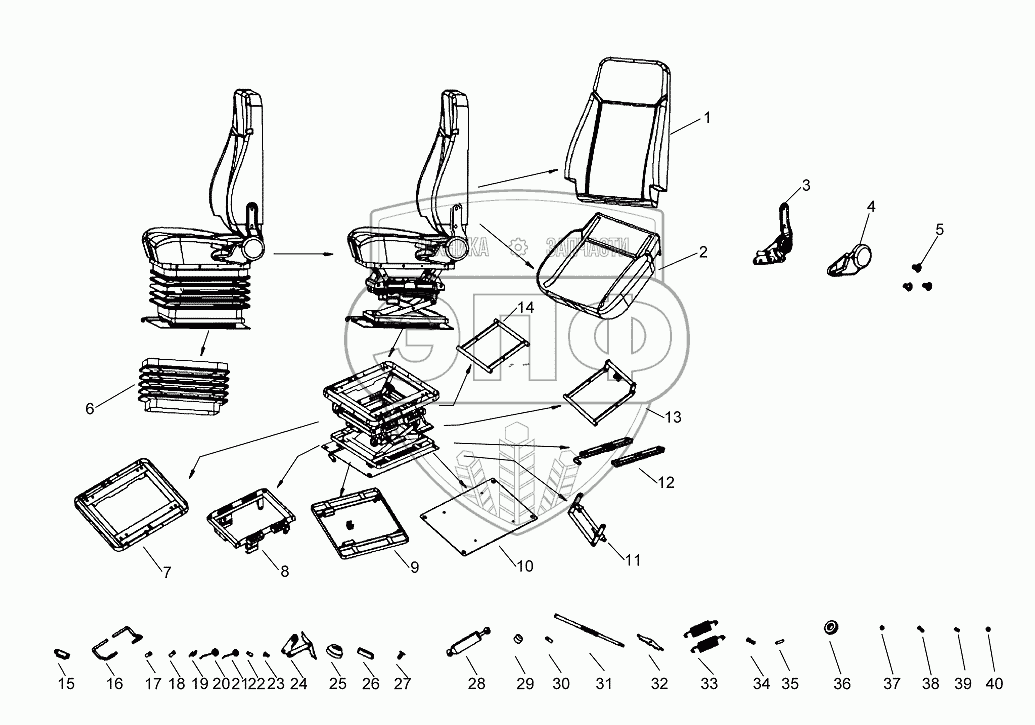

Каталог запасных частей к технике: XCMG LW300KN. Сиденье в сборе 801968890 XGZY03-AII
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
Губка |
|
Губка |
Нет на складе
|
| 2 |
Губка |
|
Губка |
Нет на складе
|
| 3 |
Регулятор |
|
Регулятор угла левой операцией |
Нет на складе
|
| 4 |
Кожух |
|
Кожух |
Нет на складе
|
| 5 |
Болт |
|
Болт |
Нет на складе
|
| 6 |
FS11-08-03 |
|
Резиновая втулка |
Нет на складе
|
| 7 |
FS11-0100 |
|
Сварочная верхняя рама в сборе |
Нет на складе
|
| 8 |
FS11-0200 |
|
Сварочный мидель- шпангоут в сборе |
Нет на складе
|
| 9 |
FS11-0300 |
|
Сварочная рама в сборе |
Нет на складе
|
| 10 |
FS16G-80000 |
|
Большой башмак |
Нет на складе
|
| 11 |
FS11-0400 |
|
Подъемный цилиндр в сборе |
Нет на складе
|
| 12 |
FS16G-70000 |
|
Скользящий рельс в сборе |
Нет на складе
|
| 13 |
Стержень |
|
Сварочный стержень в сборе |
Нет на складе
|
| 14 |
Стержень |
|
Сварочный стержень в сборе |
Нет на складе
|
| 15 |
HBSA0007E0 |
|
Рейка |
Нет на складе
|
| 16 |
FS11-07-12 |
|
Рукоятка |
Нет на складе
|
| 17 |
HBSA0008E0 |
|
Головка зуба |
Нет на складе
|
| 18 |
HBSA0009E0 |
|
Головка ползуна |
Нет на складе
|
| 19 |
HBSA0010E0 |
|
Пружина кручения ручки |
Нет на складе
|
| 20 |
FS-06-10 |
|
Пружина кручения |
Нет на складе
|
| 21 |
FS-06-09 |
|
Пружина кручения |
Нет на складе
|
| 22 |
HBSA0011E0 |
|
Короткий штифт Ф12х28 |
Нет на складе
|
| 23 |
HBSA0012E0 |
|
Болт ступеньки |
Нет на складе
|
| 24 |
Узел |
|
Регулировочный узел |
Нет на складе
|
| 25 |
FS16 |
|
Регулировочный маховик обратного направления |
Нет на складе
|
| 26 |
HBSA0016A2 |
|
Пластмассовая ручка для подъема и спуска |
Нет на складе
|
| 27 |
HBJB0024A0 |
|
Пряжка F |
Нет на складе
|
| 28 |
FS16-06-08 |
|
Демпфирующая пружина |
Нет на складе
|
| 29 |
FS11-08-06 |
|
Ползун |
Нет на складе
|
| 30 |
FS11-07-08 |
|
Палец вала 2 |
Нет на складе
|
| 31 |
FS11-06-02 |
|
Регулировочный винт |
Нет на складе
|
| 32 |
НВJА0402В0 |
|
Рычаг вытягивающей пружины |
Нет на складе
|
| 33 |
FJ05-36 |
|
Амортизирующая натяжная рессора |
Нет на складе
|
| 34 |
FJ02-05-05 |
|
Болт длинной ступеньки |
Нет на складе
|
| 35 |
FS11-07-11 |
|
Длинный штифт Ф10х39 |
Нет на складе
|
| 36 |
8102 |
|
Плоский подшипник |
Нет на складе
|
| 37 |
ГайкаM10 |
|
Гайка M10 |
Нет на складе
|
| 38 |
M8x25 |
|
Шестигранный болт |
Нет на складе
|
| 39 |
М8х16 |
|
Шестигранный болт |
Нет на складе
|
| 40 |
ГайкаМ8 |
|
Гайка М8 |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
