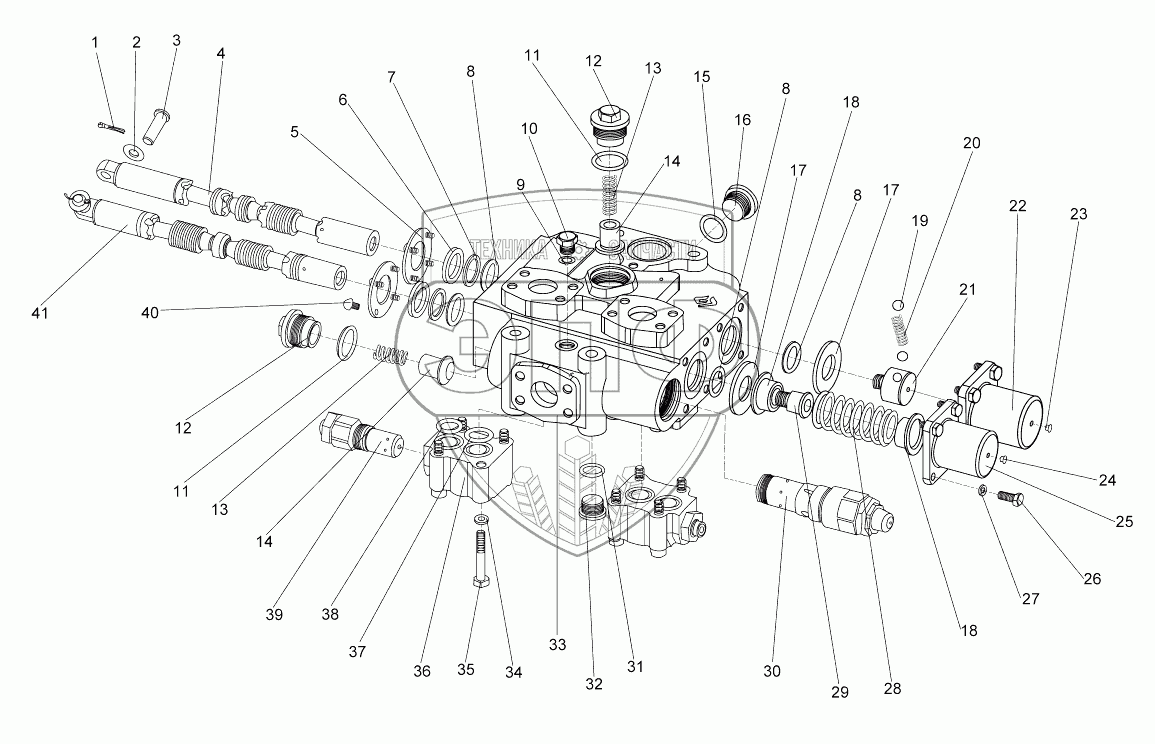

Каталог запасных частей к технике: XCMG LW300KN. Распределительный клапан DF25B2(30G) LW300KN
1
2
3
4
5
6
7
8
8
8
9
10
11
11
12
12
13
13
14
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
GB91-86 |
|
Шплинт |
Нет на складе
|
| 2 |
GB97.2-85 |
|
Шайба |
Нет на складе
|
| 3 |
DF-32-01 |
|
Шпонка |
Нет на складе
|
| 4 |
GDF-25-03b |
|
Шток клапана стрелы |
Нет на складе
|
| 5 |
GDF-32-04 |
|
Нажимная планка |
Нет на складе
|
| 6 |
CK28 |
|
Пылезащитное кольцо |
Нет на складе
|
| 7 |
GDF-32-02 |
|
Шайба |
Нет на складе
|
| 8 |
GВ3452.1-82,27.7х3.55 |
|
О-образное кольцо |
Нет на складе
|
| 9 |
GB3452.1-82,11.8x2.1 |
|
O-образное кольцо |
Нет на складе
|
| 10 |
GDF-32-18 |
|
Заглушка |
Нет на складе
|
| 11 |
GB3452.1-82,31.5x3.55 |
|
O-образное кольцо |
Нет на складе
|
| 12 |
GDF-25-05B |
|
Седло мононаправленного клапана |
Нет на складе
|
| 13 |
GDF-25-07B |
|
Пружина мононаправленного клапана |
Нет на складе
|
| 14 |
GDF-25-08B |
|
Односторонний клапан |
Нет на складе
|
| 15 |
GВ1235-76 |
|
О-образное кольцо |
Нет на складе
|
| 16 |
DF-32-20A |
|
Пробка |
Нет на складе
|
| 17 |
GDF-32-09A |
|
Подстилка |
Нет на складе
|
| 18 |
GDF-32-11 |
|
Пружинное седло |
Нет на складе
|
| 19 |
GB308-77 |
|
Стальной шарик |
Нет на складе
|
| 20 |
407428 |
|
Пружина |
Нет на складе
|
| 21 |
GDF-32-15 |
|
Гнездо пружины |
Нет на складе
|
| 22 |
GDF-25-14B |
|
Торцовый щит |
Нет на складе
|
| 23 |
GDF-32-20 |
|
Резиновая пробка |
Нет на складе
|
| 24 |
GDF-32-19 |
|
Резиновая пробка |
Нет на складе
|
| 25 |
GDF-25-12B |
|
Торцовый щит |
Нет на складе
|
| 26 |
GB21-76 |
|
Болт |
Нет на складе
|
| 27 |
GB93-76 |
|
Шайба |
Нет на складе
|
| 28 |
GDF-32-16 |
|
Возвратная пружина |
Нет на складе
|
| 29 |
GDF-32-10a |
|
Гнездо пружины |
Нет на складе
|
| 30 |
D32.2a-00 |
|
Предохранительный клапан |
Нет на складе
|
| 31 |
GB3452.1-82,21.2x2.65 |
|
O-образное кольцо |
Нет на складе
|
| 32 |
GDF-25-18B |
|
Пробка |
Нет на складе
|
| 33 |
GDF-25-01B |
|
Корпус главного клапана |
Нет на складе
|
| 34 |
GB93-87 |
|
Шайба 12 |
Нет на складе
|
| 35 |
GВ5782-86 |
|
Болт |
Нет на складе
|
| 36 |
ZL50106C1-01 |
|
Перегруженный корпус клапана |
Нет на складе
|
| 37 |
GВ1235-76 |
|
О-образное кольцо |
Нет на складе
|
| 38 |
GВ1235-76 |
|
О-образное кольцо |
Нет на складе
|
| 39 |
YBF-01 |
|
Перегрузочный клапан |
Нет на складе
|
| 40 |
GВ67-85 |
|
Винт М6х11 |
Нет на складе
|
| 41 |
GDF-25-06b |
|
Шток клапана поворотного ковша |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
