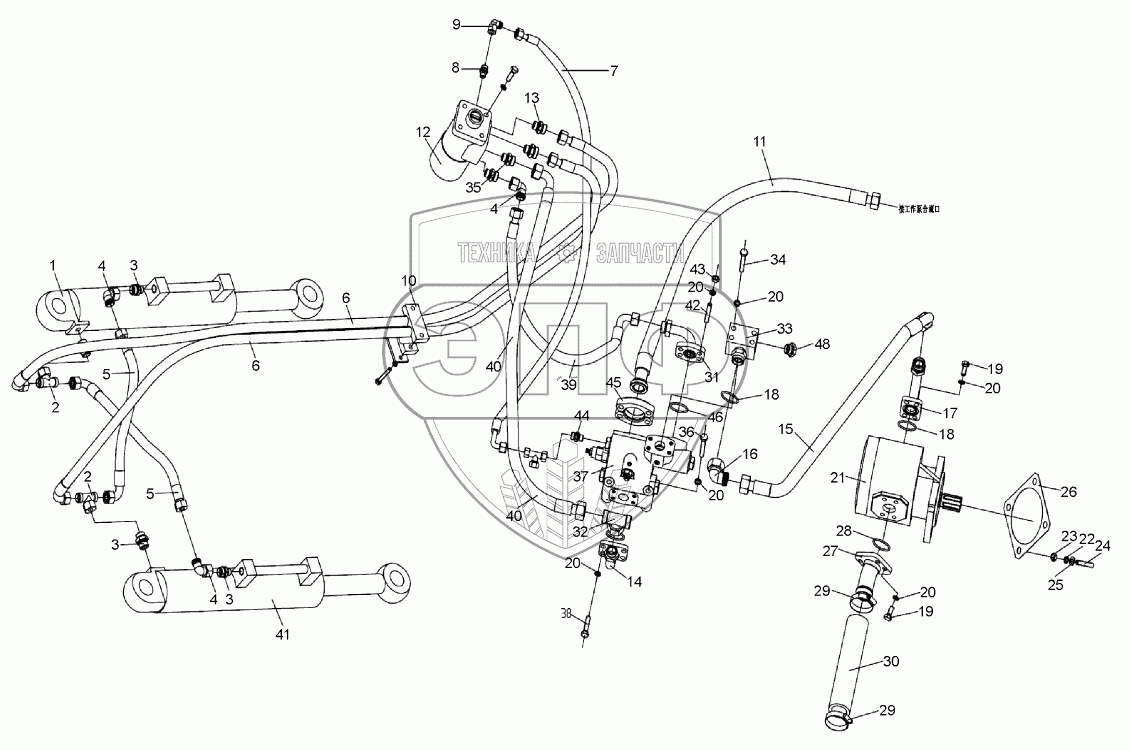

Каталог запасных частей к технике: XCMG LW300KN. Гидросистема поворота 300KNII
1
2
2
3
3
3
4
4
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
20
20
20
20
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
48
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
803004311 |
|
Правый поворотный цилиндр |
Нет на складе
|
| 2 |
803164787 |
|
Соединение тройника |
Нет на складе
|
| 3 |
803164233 |
|
Соединение |
Нет на складе
|
| 4 |
803163573 |
|
Отвод |
Нет на складе
|
| 5 |
252600563 |
|
Резиновая труба в сборе |
Нет на складе
|
| 6 |
252700195 |
|
Гибкий рукав в сборе |
Нет на складе
|
| 7 |
252700196 |
|
Гибкий рукав в сборе |
Нет на складе
|
| 8 |
803163757 |
|
Соединение |
Нет на складе
|
| 9 |
803164245 |
|
Соединение |
Нет на складе
|
| 10 |
252700369 |
|
Трубодержатель |
Нет на складе
|
| 11 |
252605930 |
|
Гибкий рукав в сборе |
Нет на складе
|
| 12 |
803004125 |
|
Инфлектор |
Нет на складе
|
| 13 |
803164736 |
|
Соединение |
Нет на складе
|
| 14 |
252605772 |
|
Стальная трубка |
Нет на складе
|
| 15 |
253100337 |
|
Гибкий рукав в сборе |
Нет на складе
|
| 16 |
803163638 |
|
Отвод |
Нет на складе
|
| 17 |
252700200 |
|
Стальная трубка |
Нет на складе
|
| 18 |
801100133 |
|
О-образное уплотнительное кольцо |
Нет на складе
|
| 19 |
805000043 |
|
Болт М10х30 |
Нет на складе
|
| 20 |
805300014 |
|
Шайба 10 |
Нет на складе
|
| 21 |
803004124 |
|
Шестеренчатый насос |
Нет на складе
|
| 22 |
805300018 |
|
Шайба 12 |
Нет на складе
|
| 23 |
805200049 |
|
Гайка М12 |
Нет на складе
|
| 24 |
805002233 |
|
Шпилька М12х35 |
Нет на складе
|
| 25 |
805300020 |
|
Шайба 12 |
Нет на складе
|
| 26 |
252100847 |
|
Уплотнительная прокладка |
Нет на складе
|
| 27 |
252700201 |
|
Стальная трубка |
Нет на складе
|
| 28 |
801100148 |
|
О-образное уплотнительное кольцо |
Нет на складе
|
| 29 |
801902713 |
|
Хомут из нержавейки 44-64 |
Нет на складе
|
| 30 |
803163992 |
|
Резиновая труба, В38х210 |
Нет на складе
|
| 31 |
252605773 |
|
Стальная трубка |
Нет на складе
|
| 32 |
803163723 |
|
Соединение тройника |
Нет на складе
|
| 33 |
252605776 |
|
Блок соединений |
Нет на складе
|
| 34 |
805000401 |
|
Болт M10x65 |
Нет на складе
|
| 35 |
803164899 |
|
Соединение |
Нет на складе
|
| 36 |
805000036 |
|
Болт M10x90 |
Нет на складе
|
| 37 |
803070622 |
|
Разгружающий клапан |
Нет на складе
|
| 38 |
805000727 |
|
Болт М10х25 |
Нет на складе
|
| 39 |
252300506 |
|
Резиновая труба в сборе |
Нет на складе
|
| 40 |
252605778 |
|
Резиновая труба в сборе |
Нет на складе
|
| 41 |
803004310 |
|
Лево-поворотный маслоцилиндр |
Нет на складе
|
| 42 |
805041491 |
|
Шпилька M10x40 |
Нет на складе
|
| 43 |
805200048 |
|
Гайка М10 |
Нет на складе
|
| 44 |
805002295 |
|
Соединение |
Нет на складе
|
| 45 |
803164234 |
|
Блок фланцев |
Нет на складе
|
| 46 |
801100120 |
|
О-образное кольцо 25x3.55G |
Нет на складе
|
| 48 |
803166449 |
|
Заглушка |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
