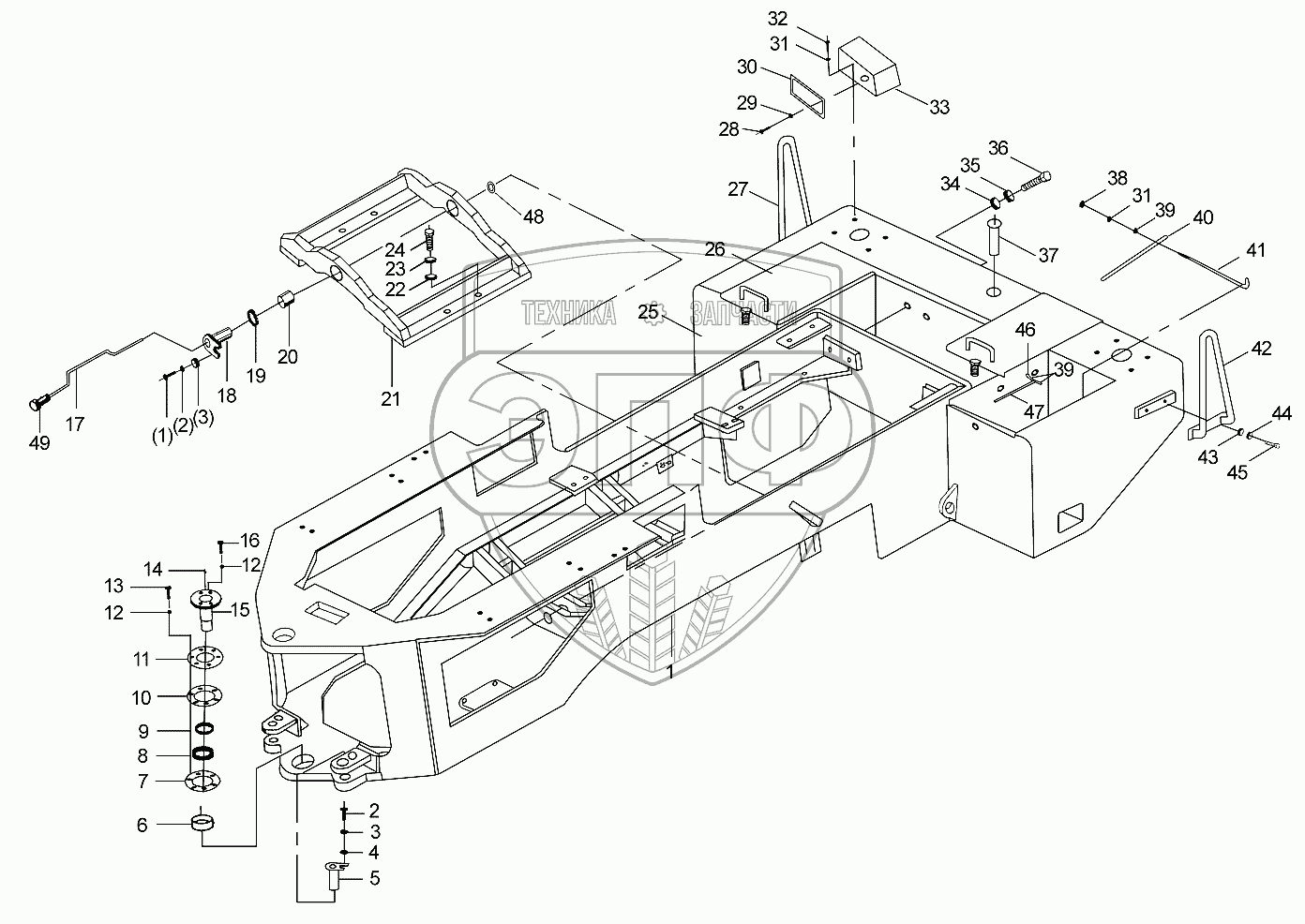

Каталог запасных частей к технике: XCMG LW300FN. Задняя рама
1
1
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
251703118 |
|
Задняя рама |
Нет на складе
|
| 1 |
251703050 |
|
Задняя рама |
Нет на складе
|
| 2 |
805000714 |
|
Болт М10х20 |
Нет на складе
|
| 3 |
250100183 |
|
Шайба |
Нет на складе
|
| 4 |
805300014 |
|
Шайба 10 |
Нет на складе
|
| 5 |
250500158 |
|
Штифт заднего поворота |
Нет на складе
|
| 6 |
250100127 |
|
Стальная втулка |
Нет на складе
|
| 7 |
250100182 |
|
Нижний фланец |
Нет на складе
|
| 8 |
800511234 |
|
Откидной подшипник GE60ES |
Нет на складе
|
| 9 |
801100113 |
|
О-образное кольцо |
Нет на складе
|
| 10 |
250100424 |
|
Регулирующая шайба |
Нет на складе
|
| 11 |
250100181 |
|
Верхний фланец |
Нет на складе
|
| 12 |
805300018 |
|
Шайба 12 |
Нет на складе
|
| 13 |
805000032 |
|
Болт M12x60 |
Нет на складе
|
| 14 |
801100339 |
|
Масленка 45°М10х1 |
Нет на складе
|
| 15 |
250100215 |
|
Верхний шарнирный палец |
Нет на складе
|
| 15 |
251703081 |
|
Нижний шарнирный палец |
Нет на складе
|
| 16 |
805000716 |
|
Болт М12х30 |
Нет на складе
|
| 17 |
250100870 |
|
Заливная труба |
Нет на складе
|
| 18 |
250100212 |
|
Палец вспомогательной рамы |
Нет на складе
|
| 19 |
250200178 |
|
Медная шайба |
Нет на складе
|
| 20 |
250100180 |
|
Комплект |
Нет на складе
|
| 21 |
250900177 |
|
Вспомогательная рама |
Нет на складе
|
| 22 |
805201458 |
|
Гайка М24 |
Нет на складе
|
| 23 |
805300034 |
|
Шайба 24 |
Нет на складе
|
| 24 |
805000671 |
|
Болт М24х2х220 |
Нет на складе
|
| 25 |
250900220 |
|
Контргруз |
Нет на складе
|
| 26 |
250900228 |
|
Крышка правой коробки |
Нет на складе
|
| 26 |
250900227 |
|
Крышка левой коробки |
Нет на складе
|
| 27 |
250700106 |
|
Право-задний кронштейн-поручень |
Нет на складе
|
| 28 |
805100056 |
|
Винт М5х12 |
Нет на складе
|
| 29 |
805300119 |
|
Шайба 5 |
Нет на складе
|
| 30 |
252100432 |
|
Перекрытие за фанарем |
Нет на складе
|
| 31 |
805300010 |
|
Шайба 8 |
Нет на складе
|
| 32 |
805000033 |
|
Болт М8х16 |
Нет на складе
|
| 33 |
252100428 |
|
Опора фары |
Нет на складе
|
| 34 |
805300021 |
|
Шайба 24 |
Нет на складе
|
| 35 |
805300034 |
|
Шайба 24 |
Нет на складе
|
| 36 |
805002851 |
|
Болт М24х200 |
Нет на складе
|
| 37 |
250100646 |
|
Буксирный палец |
Нет на складе
|
| 38 |
805200045 |
|
Гайка М8 |
Нет на складе
|
| 39 |
805300069 |
|
Шайба 8 |
Нет на складе
|
| 40 |
250900221 |
|
Стопорный угольник |
Нет на складе
|
| 41 |
250900222 |
|
Крепежный бош |
Нет на складе
|
| 42 |
250700111 |
|
Кронштейн-поручень лево-задний |
Нет на складе
|
| 43 |
805300013 |
|
Шайба 16 |
Нет на складе
|
| 44 |
805300011 |
|
Шайба 16 |
Нет на складе
|
| 45 |
805000716 |
|
Болт М12х30 |
Нет на складе
|
| 46 |
805603355 |
|
Шплинт 2х20 |
Нет на складе
|
| 47 |
252100434 |
|
Упорный стержень |
Нет на складе
|
| 48 |
269900185 |
|
Регулирующая шайба |
Нет на складе
|
| 49 |
801100336 |
|
Масленка M10x1 |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
