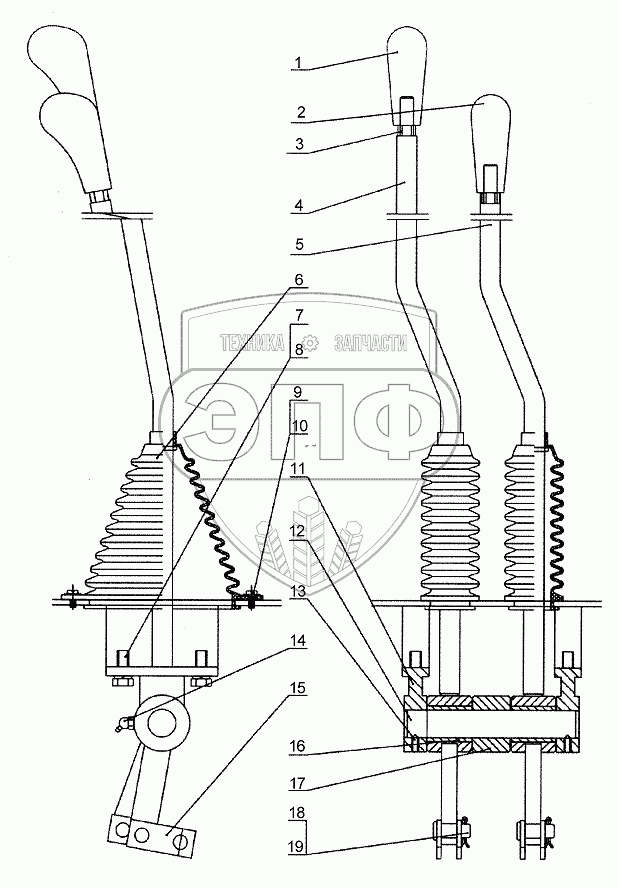

Каталог запасных частей к технике: XCMG LW300FN. Система двухсекционного рычага управления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
801902741 |
|
Шар рукоятки управления стрелой |
Нет на складе
|
| 2 |
801902742 |
|
Шар рукоятки управления опрокидывающимся скипом |
Нет на складе
|
| 3 |
805200069 |
|
Гайка М12 |
Нет на складе
|
| 4 |
251700174 |
|
Управляющий рычаг стрелы |
Нет на складе
|
| 5 |
251700172 |
|
Рычанг управления опрокидывающим бункером |
Нет на складе
|
| 6 |
251800359 |
|
Резиновая втулка |
Нет на складе
|
| 7 |
805000727 |
|
Болт М10х25 |
Нет на складе
|
| 8 |
805300014 |
|
Шайба 10 |
Нет на складе
|
| 9 |
805100056 |
|
Винт М5х12 |
Нет на складе
|
| 10 |
805300183 |
|
Шайба 5 |
Нет на складе
|
| 11 |
250200197 |
|
Насадка |
Нет на складе
|
| 12 |
250100229 |
|
Вал |
Нет на складе
|
| 13 |
805101818 |
|
Винт М6х16 |
Нет на складе
|
| 14 |
801100339 |
|
Масленка 45°М10х1 |
Нет на складе
|
| 15 |
250100230 |
|
Соединительная планка |
Нет на складе
|
| 16 |
250200196 |
|
Гильза С1 |
Нет на складе
|
| 17 |
250100228 |
|
Промежуточное тело |
Нет на складе
|
| 18 |
805601616 |
|
Вал штифта В12х30 |
Нет на складе
|
| 19 |
805600006 |
|
Штифт 4x30 |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
