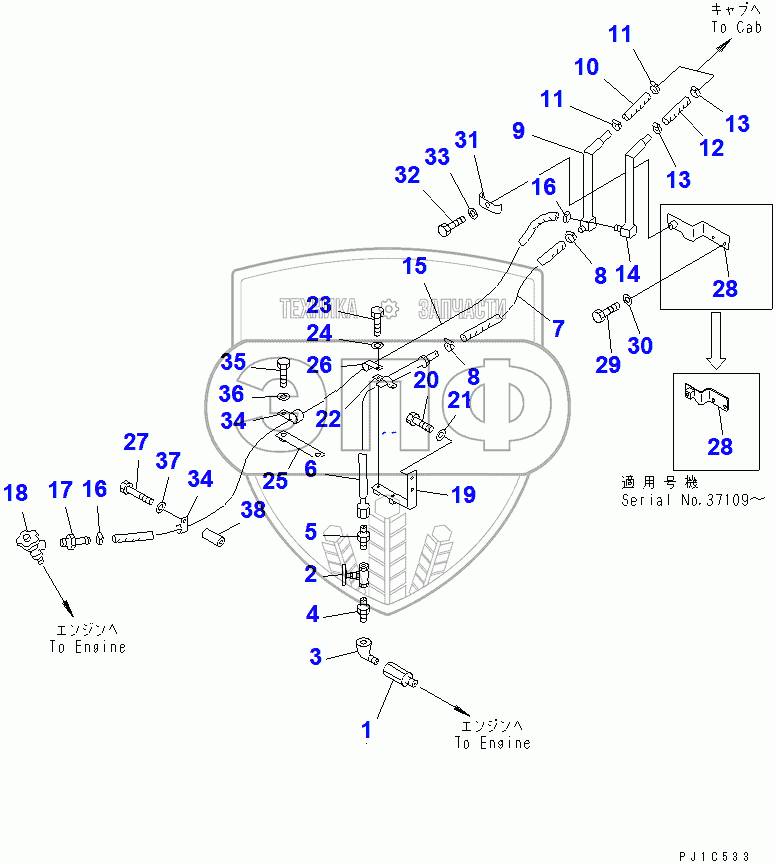

Каталог запасных частей к технике: Komatsu D85C-21A. HEATER PIPING
/101.gif)
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
13
14
15
16
16
17
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
34
35
36
37
38
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
281-81-12930 |
|
JOINT |
Нет на складе
|
| 2 |
07700-60504 |
|
VALVE |
Нет на складе
|
| 3 |
07323-30400 |
|
ELBOW |
Нет на складе
|
| 4 |
07325-10400 |
|
NIPPLE |
Нет на складе
|
| 5 |
07238-10522 |
|
CONNECTOR |
Нет на складе
|
| 6 |
156-911-6110 |
|
TUBE |
Нет на складе
|
| 7 |
09483-50504 |
|
HOSE |
Нет на складе
|
| 8 |
07281-00259 |
|
CLAMP |
Нет на складе
|
| 9 |
156-911-6120 |
|
TUBE |
Нет на складе
|
| 10 |
09483-56015 |
|
HOSE |
Нет на складе
|
| 11 |
07281-00419 |
|
CLAMP |
Нет на складе
|
| 12 |
09483-56015 |
|
HOSE |
Нет на складе
|
| 13 |
07281-00419 |
|
CLAMP |
Нет на складе
|
| 14 |
156-911-6130 |
|
TUBE |
Нет на складе
|
| 15 |
09483-50518 |
|
HOSE |
Нет на складе
|
| 16 |
07281-00259 |
|
CLAMP |
Нет на складе
|
| 17 |
145-Z79-5610 |
|
JOINT |
Нет на складе
|
| 18 |
195-911-5591 |
|
VALVE |
Нет на складе
|
| 19 |
156-911-6160 |
|
BRACKET |
Нет на складе
|
| 20 |
01010-81025 |
|
BOLT |
Нет на складе
|
| 21 |
01643-31032 |
|
WASHER |
Нет на складе
|
| 22 |
07282-12288 |
|
CLAMP |
Нет на складе
|
| 23 |
01010-81025 |
|
BOLT |
Нет на складе
|
| 24 |
01643-31032 |
|
WASHER |
Нет на складе
|
| 25 |
207-977-5120 |
|
BRACKET |
Нет на складе
|
| 26 |
04434-52512 |
|
CLIP |
Нет на складе
|
| 27 |
01010-81065 |
|
BOLT |
Нет на складе
|
| 28 |
156-911-6150 |
|
BRACKET |
Нет на складе
|
| 29 |
01010-81225 |
|
BOLT |
Нет на складе
|
| 30 |
01643-31232 |
|
WASHER |
Нет на складе
|
| 31 |
154-922-2220 |
|
CLAMP |
Нет на складе
|
| 32 |
01010-81225 |
|
BOLT |
Нет на складе
|
| 33 |
01643-31232 |
|
WASHER |
Нет на складе
|
| 34 |
04434-52512 |
|
CLIP |
Нет на складе
|
| 35 |
01010-81025 |
|
BOLT |
Нет на складе
|
| 36 |
01643-31032 |
|
WASHER |
Нет на складе
|
| 37 |
01643-31032 |
|
WASHER |
Нет на складе
|
| 38 |
6142-22-4640 |
|
SPACER |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
