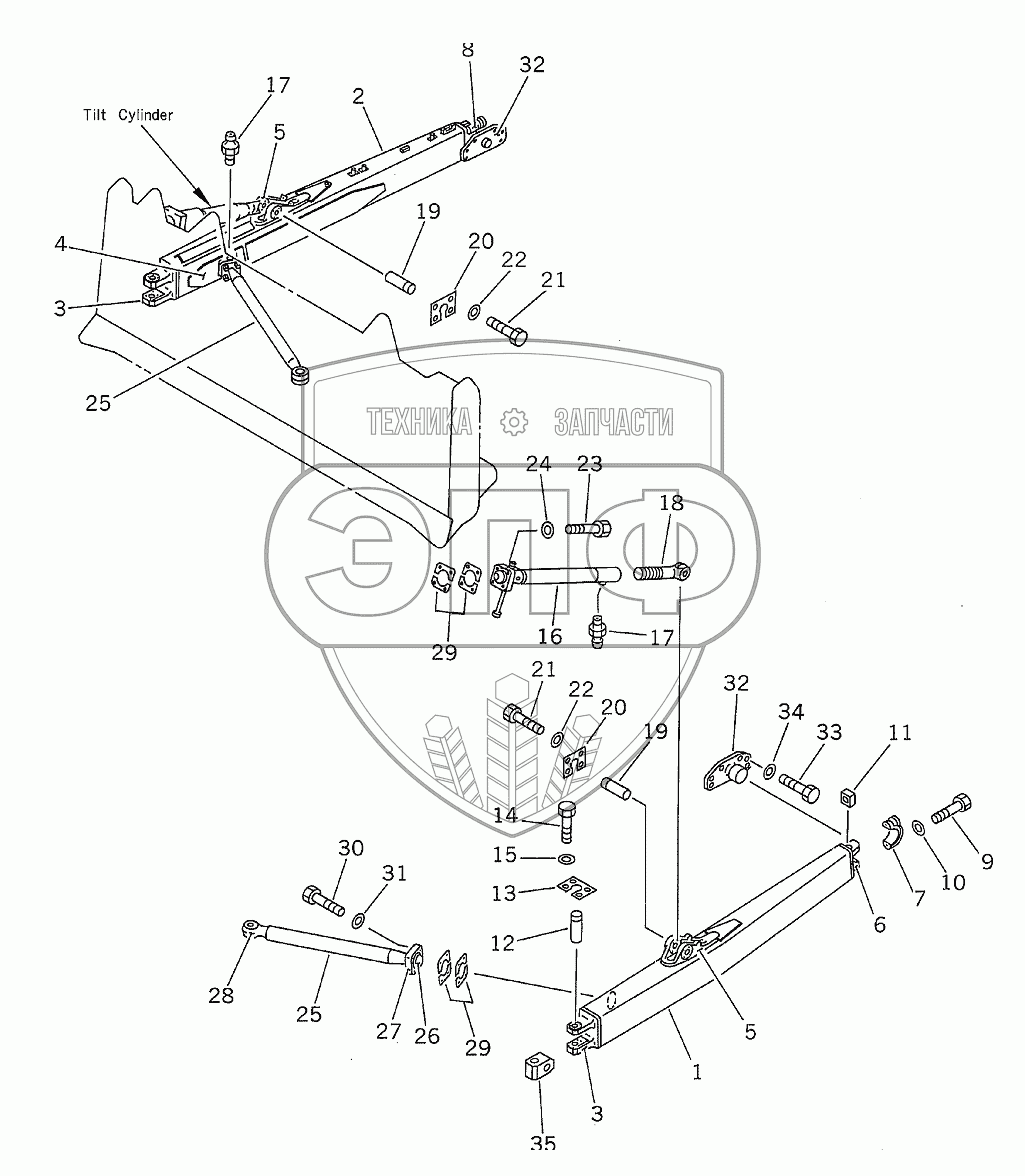

Каталог запасных частей к технике: Komatsu D85A-21B. STRAIGHT TILT FRAME(35001-)
/163.gif)
G-1
1
2
3
3
4
4
5
5
5
5
5
5
5
5
6
7
8
9
10
11
12
13
14
15
G-2
16
17
17
18
19
19
20
20
21
21
22
22
23
24
25
25
26
27
28
29
29
30
31
G-3
32
32
33
34
35
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| G-1 |
154-71-X1200 |
|
FRAME GROUP, STRAIGHT TILT |
Нет на складе
|
| 154-71-00081 |
154-71-00081 |
|
FRAME ASSY, L.H. |
Нет на складе
|
| 154-71-00092 |
154-71-00092 |
|
FRAME ASSY, R.H. |
Нет на складе
|
| 1 |
FRAME,L.H. |
|
FRAME, L.H. |
Нет на складе
|
| 2 |
FRAME,R.H. |
|
FRAME, R.H. |
Нет на складе
|
| 3 |
154-71-22231 |
|
BRACKET |
Нет на складе
|
| 4 |
154-71-31510 |
|
BRACKET, L.H. |
Нет на складе
|
| 4 |
154-71-31610 |
|
BRACKET, R.H. |
Нет на складе
|
| 5 |
175-71-31650 |
|
BRACKET, L.H. |
Нет на складе
|
| 5 |
175-71-31580 |
|
BRACKET, R.H. |
Нет на складе
|
| 5 |
150-70-00240 |
|
BRACKET ASSY |
Нет на складе
|
| 5 |
154-71-00130 |
|
BRACKET ASSY, R.H. |
Нет на складе
|
| 6 |
BRACKET |
|
BRACKET |
Нет на складе
|
| 7 |
CAP |
|
CAP |
Нет на складе
|
| 8 |
154-71-31470 |
|
SEAT, R.H. |
Нет на складе
|
| 9 |
154-71-31420 |
|
BOLT |
Нет на складе
|
| 10 |
01643-32780 |
|
WASHER |
Нет на складе
|
| 11 |
170-70-13141 |
|
NUT |
Нет на складе
|
| 12 |
154-71-22470 |
|
PIN |
Нет на складе
|
| 13 |
175-71-21330 |
|
PLATE, LOCK |
Нет на складе
|
| 14 |
01010-51435 |
|
BOLT |
Нет на складе
|
| 15 |
01643-31445 |
|
WASHER |
Нет на складе
|
| G-2 |
154-71-X1300 |
|
ARM AND BRACE GROUP |
Нет на складе
|
| 154-81-00054 |
154-81-00054 |
|
BRACE ASSY |
Нет на складе
|
| 16 |
154-71-22371 |
|
BRACE |
Нет на складе
|
| 17 |
07020-00000 |
|
FITTING, GREASE |
Нет на складе
|
| 18 |
154-71-21531 |
|
SCREW |
Нет на складе
|
| 19 |
154-71-21290 |
|
PIN |
Нет на складе
|
| 20 |
175-71-21330 |
|
PLATE, LOCK |
Нет на складе
|
| 21 |
01010-51435 |
|
BOLT |
Нет на складе
|
| 22 |
01643-31445 |
|
WASHER |
Нет на складе
|
| 23 |
01010-52490 |
|
BOLT |
Нет на складе
|
| 24 |
01643-32460 |
|
WASHER |
Нет на складе
|
| 25 |
154-71-31221 |
|
ARM |
Нет на складе
|
| 26 |
154-71-22332 |
|
BALL |
Нет на складе
|
| 27 |
154-71-22340 |
|
CAP |
Нет на складе
|
| 28 |
154-71-22362 |
|
JOINT |
Нет на складе
|
| 29 |
150-71-00017 |
|
SHIM ASSY |
Нет на складе
|
| 29 |
SHIM |
|
SHIM |
Нет на складе
|
| 29 |
SHIM |
|
SHIM |
Нет на складе
|
| 29 |
SHIM |
|
SHIM |
Нет на складе
|
| 30 |
01010-52490 |
|
BOLT |
Нет на складе
|
| 31 |
01643-32460 |
|
WASHER |
Нет на складе
|
| G-3 |
154-71-X1400 |
|
TRANION GROUP |
Нет на складе
|
| 154-70-13214 |
154-70-13214 |
|
TRUNNION |
Нет на складе
|
| 32 |
154-70-32230 |
|
BALL, STUD |
Нет на складе
|
| 33 |
01010-52250 |
|
BOLT |
Нет на складе
|
| 34 |
01643-32260 |
|
WASHER |
Нет на складе
|
| 35 |
154-71-22261 |
|
JOINT |
Нет на складе
|
