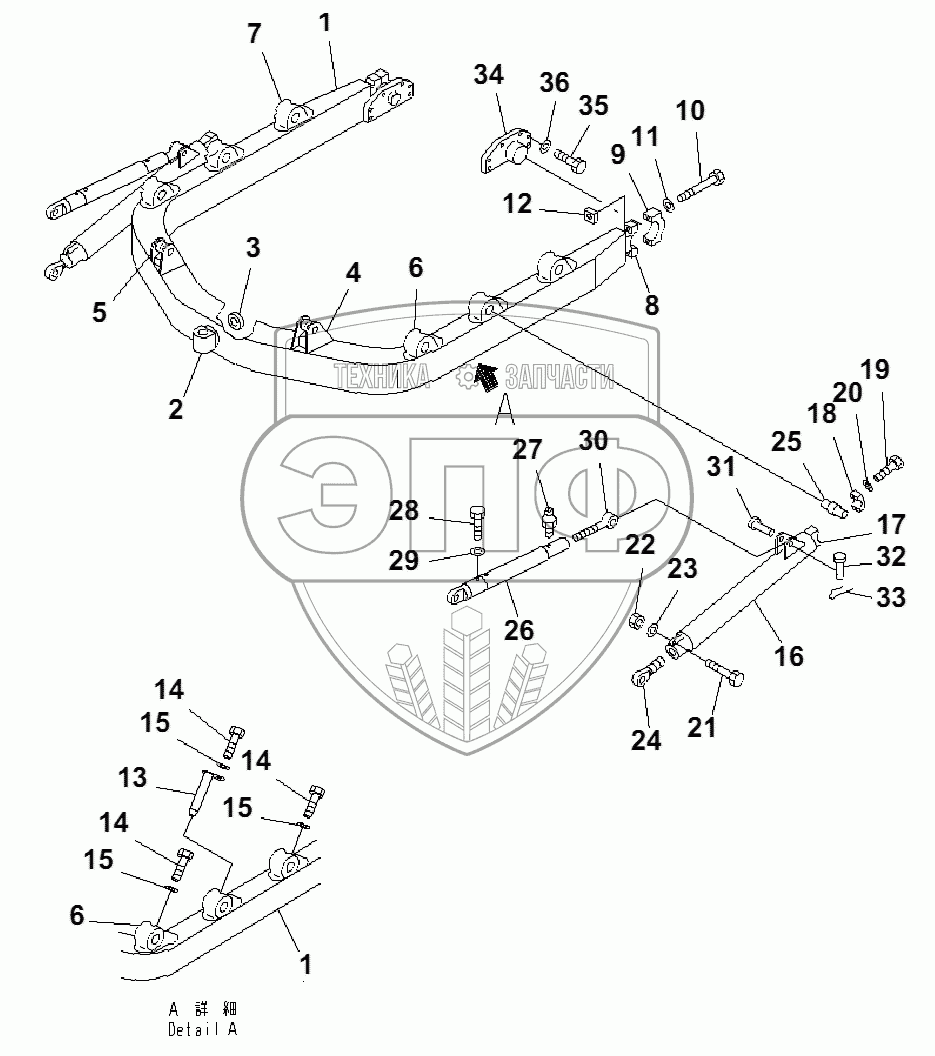

Каталог запасных частей к технике: Komatsu D85A-21B. C-FRAME(35001-)
/170.gif)
G-1
1
1
2
3
4
5
6
6
6
6
7
8
9
10
11
12
13
14
14
14
15
15
15
G-2
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
G-3
34
35
36
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| G-1 |
154-70-X1200 |
|
FRAME GROUP, ANGLE DOZER |
Нет на складе
|
| 1 |
154-70-41230 |
|
FRAME ASSY |
Нет на складе
|
| 2 |
150-70-23315 |
|
JOINT |
Нет на складе
|
| 3 |
150-70-23320 |
|
BUSHING |
Нет на складе
|
| 4 |
154-70-41240 |
|
BRACKET, L.H. |
Нет на складе
|
| 5 |
154-70-41250 |
|
BRACKET, R.H. |
Нет на складе
|
| 6 |
154-70-13134 |
|
BRACKET, L.H. |
Нет на складе
|
| 6 |
150-70-00240 |
|
BRACKET ASSY |
Нет на складе
|
| 7 |
154-70-13124 |
|
BRACKET, R.H. |
Нет на складе
|
| 8 |
BRACKET |
|
BRACKET |
Нет на складе
|
| 9 |
CAP |
|
CAP |
Нет на складе
|
| 10 |
154-71-31420 |
|
BOLT |
Нет на складе
|
| 11 |
01643-32780 |
|
WASHER |
Нет на складе
|
| 12 |
170-70-13141 |
|
NUT |
Нет на складе
|
| 13 |
154-70-19181 |
|
PIN |
Нет на складе
|
| 14 |
01010-51420 |
|
BOLT |
Нет на складе
|
| 15 |
205-06-62270 |
|
WASHER |
Нет на складе
|
| G-2 |
0154-70-X1300 |
|
ARM AND BRACE GROUP |
Нет на складе
|
| 154-70-00311 |
154-70-00311 |
|
ARM ASSY |
Нет на складе
|
| 16 |
ARM |
|
ARM |
Нет на складе
|
| 154-70-00214 |
154-70-00214 |
|
CAP ASSY |
Нет на складе
|
| 17 |
BRACKET |
|
BRACKET |
Нет на складе
|
| 18 |
CAP |
|
CAP |
Нет на складе
|
| 19 |
01010-52095 |
|
BOLT |
Нет на складе
|
| 20 |
01643-32060 |
|
WASHER |
Нет на складе
|
| 21 |
01010-51880 |
|
BOLT |
Нет на складе
|
| 22 |
01580-11815 |
|
NUT |
Нет на складе
|
| 23 |
01643-31845 |
|
WASHER |
Нет на складе
|
| 24 |
175-70-12130 |
|
SCREW |
Нет на складе
|
| 25 |
154-70-12162 |
|
SHAFT |
Нет на складе
|
| 154-70-00085 |
154-70-00085 |
|
BRACE ASSY |
Нет на складе
|
| 26 |
154-70-17160 |
|
BRACE |
Нет на складе
|
| 27 |
07020-00000 |
|
FITTING, GREASE |
Нет на складе
|
| 28 |
175-70-12221 |
|
SCREW |
Нет на складе
|
| 29 |
01643-31445 |
|
WASHER |
Нет на складе
|
| 30 |
154-70-12251 |
|
SCREW |
Нет на складе
|
| 31 |
150-70-13411 |
|
PIN |
Нет на складе
|
| 32 |
170-70-12240 |
|
PIN |
Нет на складе
|
| 33 |
04050-04025 |
|
PIN, COTTER |
Нет на складе
|
| G-3 |
154-70-X1400 |
|
TRUNNION GROUP |
Нет на складе
|
| 34 |
154-70-13214 |
|
TRUNNION |
Нет на складе
|
| 35 |
01010-52250 |
|
BOLT |
Нет на складе
|
| 36 |
01643-32260 |
|
WASHER |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
