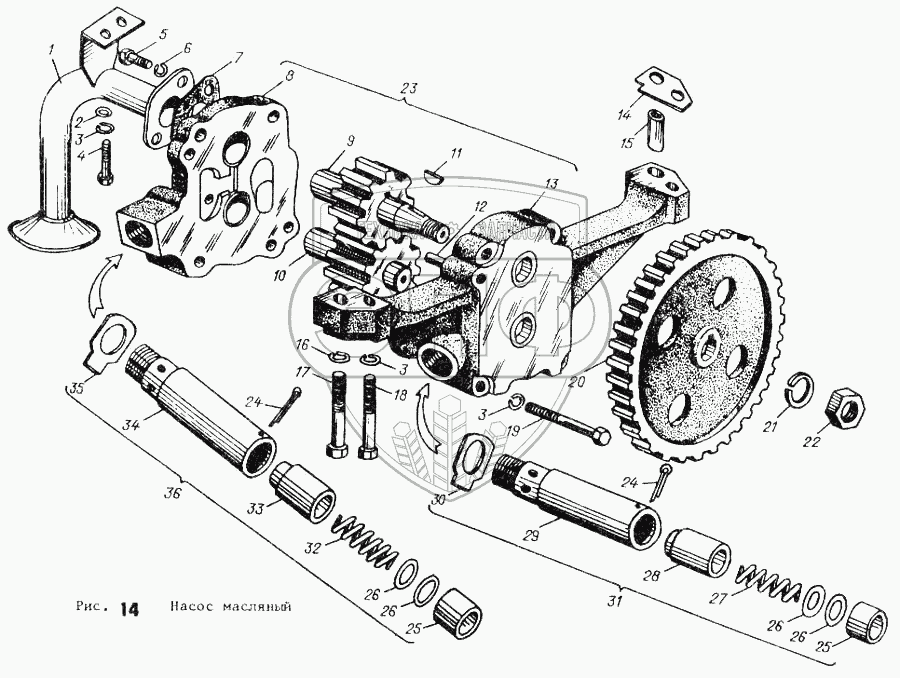

Каталог запасных частей к технике: АТЗ ТТ-4М. Насос масляный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| МН01-09С1 |
МН01-09С1 |
|
Насос с трубами в сборе |
Нет на складе
|
| 11Т-09С8 |
11Т-09С8 |
|
Корпус с крышкой |
Нет на складе
|
| 1 |
МН01-09С15 |
|
Труба всасывающая |
Нет на складе
|
| 2 |
Шайба 10.01 ГОСТ 10450-78 |
|
Шайба 10.01 ГОСТ 10450-78 |
Нет на складе
|
| 3 |
Шайба 10 65Г 05 ГОСТ 6402-70 |
|
Шайба 10 65Г 05 ГОСТ 6402-70 |
Нет на складе
|
| 4 |
Болт М10-6gх20.88.013 ГОСТ 7796-70 |
|
Болт М10-6gх20.88.013 ГОСТ 7796-70 |
Нет на складе
|
| 5 |
Болт М8-6gх25.88.013 ГОСТ 7796-70 |
|
Болт М8-6gх25.88.013 ГОСТ 7796-70 |
Нет на складе
|
| 6 |
Шайба 8 65Г 05 ГОСТ 6402-70 |
|
Шайба 8 65Г 05 ГОСТ 6402-70 |
Нет на складе
|
| 7 |
А12.03.002-12 |
|
Прокладка |
Нет на складе
|
| 8 |
11Т-09С4 |
|
Крышка со втулками |
Нет на складе
|
| 9 |
11Т-09С5 |
|
Шестерня с валиком |
Нет на складе
|
| 10 |
11Т-09С6 |
|
Шестерня с осью |
Нет на складе
|
| 11 |
Шпонка 5х7,5 ГОСТ 24071-80 |
|
Шпонка 5х7,5 ГОСТ 24071-80 |
Нет на складе
|
| 12 |
01-0944-01 |
|
Штифт |
Нет на складе
|
| 13 |
11Т-09С3 |
|
Корпус со втулками |
Нет на складе
|
| 14 |
МН-0931 |
|
Прокладка |
Нет на складе
|
| 15 |
МН-0917 |
|
Втулка-штифт |
Нет на складе
|
| 16 |
Шайба 12 65Г 05 ГОСТ 6402-70 |
|
Шайба 12 65Г 05 ГОСТ 6402-70 |
Нет на складе
|
| 17 |
Болт М12-6gх100.88.013 ГОСТ 7796-70 |
|
Болт М12-6gх100.88.013 ГОСТ 7796-70 |
Нет на складе
|
| 18 |
Болт М10-6gх70.88.013 ГОСТ 7796-70 |
|
Болт М10-6gх70.88.013 ГОСТ 7796-70 |
Нет на складе
|
| 19 |
Болт М10-6gх80.88.013 ГОСТ 7795-70 |
|
Болт М10-6gх80.88.013 ГОСТ 7795-70 |
Нет на складе
|
| 20 |
11Т-0903 |
|
Шестерня привода |
Нет на складе
|
| 21 |
Шайба 16 65Г 05 ГОСТ 6402-70 |
|
Шайба 16 65Г 05 ГОСТ 6402-70 |
Нет на складе
|
| 22 |
11Т-0908 |
|
Гайка специальная |
Нет на складе
|
| 24 |
Шплинт 4х36 ГОСТ 397-70 |
|
Шплинт 4х36 ГОСТ 397-70 |
Нет на складе
|
| 25 |
МН-0921-11 |
|
Колпачок |
Нет на складе
|
| 26 |
01-0941А |
|
Шайба регулировочная |
Нет на складе
|
| 27 |
МН-0922 |
|
Пружина |
Нет на складе
|
| 28 |
МН-0928 |
|
Плунжер |
Нет на складе
|
| 29 |
МН-0924 |
|
Корпус редукционного клапана |
Нет на складе
|
| 30 |
МН-0949 |
|
Шайба стопорная |
Нет на складе
|
| 31 |
МН-09С20 |
|
Клапан редукционный |
Нет на складе
|
| 32 |
МН-0925 |
|
Пружина |
Нет на складе
|
| 33 |
МН-0926-1.10 |
|
Плунжер |
Нет на складе
|
| 34 |
МН-0927 |
|
Корпус предохранительного клапана |
Нет на складе
|
| 35 |
МН-0946 |
|
Шайба стопорная |
Нет на складе
|
| 36 |
МН-09С21 |
|
Клапан предохранительный |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
