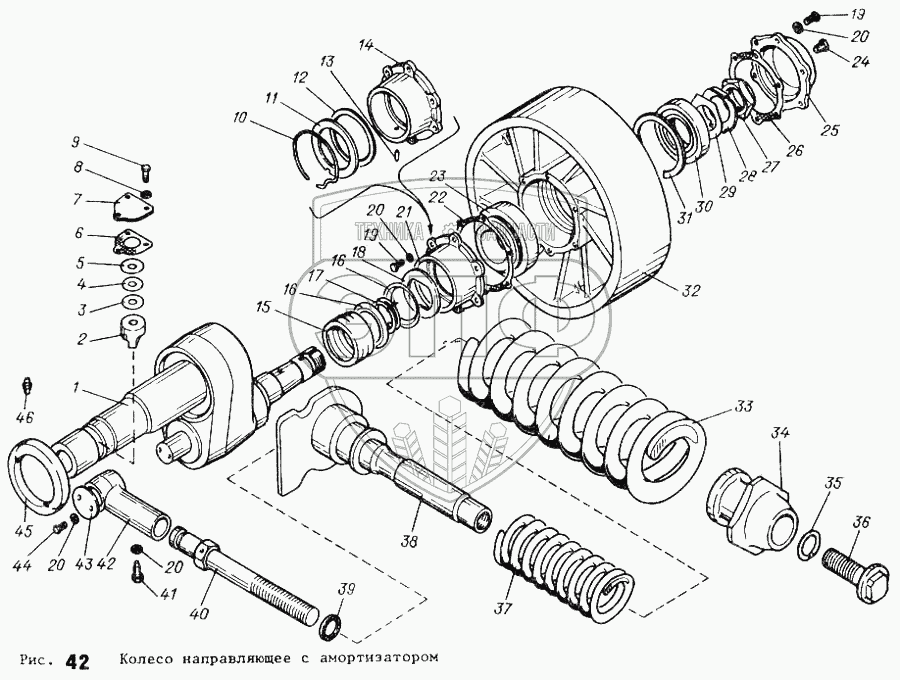

Каталог запасных частей к технике: АТЗ ТТ-4М. Колесо направляющее с амортизатором
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| МТ4.32.102-1 |
МТ4.32.102-1 |
|
Ось направляющего колеса |
Нет на складе
|
| МТ4.32.003-1Р |
МТ4.32.003-1Р |
|
Кривошип (состоит из деталей 1, 27, 28) |
Нет на складе
|
| 1 |
МТ4.32.003-1 |
|
Кривошип |
Нет на складе
|
| 2 |
Т4.31.139А |
|
Стопор |
Нет на складе
|
| 3 |
60-33-026 |
|
Прокладка регулировочная |
Нет на складе
|
| 4 |
60-33-027 |
|
Прокладка регулировочная |
Нет на складе
|
| 5 |
60-33-028 |
|
Прокладка регулировочная |
Нет на складе
|
| 6 |
Т4.31.110А |
|
Прокладка |
Нет на складе
|
| 7 |
Т4.31.109-01 |
|
Крышка стопора |
Нет на складе
|
| 8 |
Шайба 10ОТ 65Г 096 ГОСТ 6402-70 |
|
Шайба 10ОТ 65Г 096 ГОСТ 6402-70 |
Нет на складе
|
| 9 |
Болт М10-6gх18.88.016 ГОСТ 7796-70 |
|
Болт М10-6gх18.88.016 ГОСТ 7796-70 |
Нет на складе
|
| 10 |
МТ4.31.177 |
|
Кольцо стопорное |
Нет на складе
|
| 11 |
МТ4.31.134 |
|
Кольцо уплотнительное |
Нет на складе
|
| 12 |
МТ4.31.176-1 |
|
Прокладка |
Нет на складе
|
| 13 |
МТ4.31.178 |
|
Штифт |
Нет на складе
|
| 14 |
МТ4.31.119-1 |
|
Корпус уплотнения |
Нет на складе
|
| 15 |
Т4.31.130 |
|
Чехол уплотнения |
Нет на складе
|
| 16 |
Т4.31.129-1 |
|
Шайба нажимная |
Нет на складе
|
| 17 |
Т4.31.015 |
|
Пружина уплотнения в сборе |
Нет на складе
|
| 18 |
МТ4.31.131 |
|
Кольцо уплотнительное |
Нет на складе
|
| 19 |
Болт М12-6gх35.88.016 ГОСТ 7796-70 |
|
Болт М12-6gх35.88.016 ГОСТ 7796-70 |
Нет на складе
|
| 20 |
Шайба 12ОТ 65Г 096 ГОСТ 6402-70 |
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70 |
Нет на складе
|
| 21 |
МТ4.31.016-1 |
|
Корпус уплотнения |
Нет на складе
|
| 22 |
Т4.31.136 |
|
Прокладка |
Нет на складе
|
| 23 |
Подшипник 7615А ГОСТ 520-89 |
|
Подшипник 7615А ГОСТ 520-89 |
Нет на складе
|
| 24 |
Пробка КГ3/8"А12.016 ОСТ 23.1.117-83 |
|
Пробка КГ3/8"А12.016 ОСТ 23.1.117-83 |
Нет на складе
|
| 25 |
Т4.31.125А |
|
Крышка |
Нет на складе
|
| 26 |
Т4.31.126 |
|
Прокладка |
Нет на складе
|
| 27 |
Т4.31.153 |
|
Гайка |
Нет на складе
|
| 28 |
Т4.31.148-1 |
|
Шайба стопорная |
Нет на складе
|
| 29 |
Т4.31.141-1 |
|
Шайба упорная |
Нет на складе
|
| 30 |
Подшипник 7313А ГОСТ 520-89 |
|
Подшипник 7313А ГОСТ 520-89 |
Нет на складе
|
| 31 |
Т4.31.118 |
|
Кольцо стопорное |
Нет на складе
|
| 32 |
Т4.32.101-1-01 |
|
Колесо направляющее |
Нет на складе
|
| 33 |
Т4.32.106-01 |
|
Пружина |
Нет на складе
|
| 34 |
Т4.32.107-01 |
|
Опора амортизатора |
Нет на складе
|
| 35 |
ШП-42зам |
|
Шайба пружинная |
Нет на складе
|
| 36 |
Т4.32.122-1 |
|
Болт |
Нет на складе
|
| 37 |
Т4.32.105-01 |
|
Пружина малая |
Нет на складе
|
| 38 |
Т4.32.006-2А |
|
Шток |
Нет на складе
|
| 39 |
36-3001058 |
|
Сальник поворотного рычага |
Нет на складе
|
| 40 |
Т4.32.009-1А |
|
Винт натяжной |
Нет на складе
|
| 41 |
60-31-018 |
|
Болт стопорный |
Нет на складе
|
| 42 |
Т4.32.007-1А |
|
Проушина |
Нет на складе
|
| 43 |
60-31-002-01 |
|
Шайба |
Нет на складе
|
| 44 |
Болт М12-6gх30.88.016 ГОСТ 7796-7 |
|
Болт М12-6gх30.88.016 ГОСТ 7796-7 |
Нет на складе
|
| 45 |
МТ4.31.012А |
|
Манжета |
Нет на складе
|
| 46 |
Масленка 1.3.Ц6 ГОСТ 19853-74 |
|
Масленка 1.3.Ц6 ГОСТ 19853-74 |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
