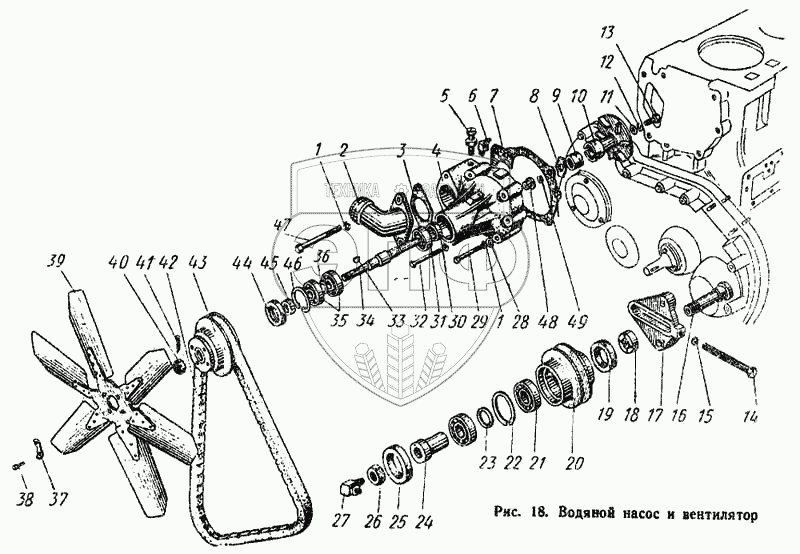

Каталог запасных частей к технике: АТЗ ТТ-4. Водяной насос и вентилятор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 10-13с3-2А |
10-13с3-2А |
|
Насос водяной в сборе |
Нет на складе
|
| 01-13с4 |
01-13с4 |
|
Крыльчатка водяного насоса в сборе |
Нет на складе
|
| 03-13с5-1 |
03-13с5-1 |
|
Ролик натяжной в сборе |
Нет на складе
|
| 1 |
ШП-10Н |
|
Шайба пружинная 10Н65Г, ГОСТ 6402-61 |
Нет на складе
|
| 2 |
02-1307-2 |
|
Патрубок водяной |
Нет на складе
|
| 3 |
6Т3-1303 |
|
Прокладка патрубка |
Нет на складе
|
| 4 |
03-1301 |
|
Корпус водяного насоса |
Нет на складе
|
| 5 |
02-2524 |
|
Штуцер |
Нет на складе
|
| 6 |
III-А1-45 |
|
Масленка III-А1-45, ГОСТ 1303-56 |
Нет на складе
|
| 7 |
01-1306 |
|
Прокладка |
Нет на складе
|
| 8 |
14-1312А |
|
Шайба уплотняющая |
Нет на складе
|
| 9 |
01-13с5 |
|
Манжета в сборе |
Нет на складе
|
| 10 |
01-1314 |
|
Крыльчатка водяного насоса |
Нет на складе
|
| 11 |
01-1322 |
|
Шайба |
Нет на складе
|
| 12 |
ШЧ-9 |
|
Шайба 9Х20Х2, Н495-66 |
Нет на складе
|
| 13 |
БНП-М8Х20 |
|
Болт |
Нет на складе
|
| 14 |
4Т6-1310 |
|
Болт натяжной |
Нет на складе
|
| 15 |
ШП-14Н |
|
Шайба пружинная 14Н 65Г ГОСТ 6402-61 |
Нет на складе
|
| 16 |
03-1308 |
|
Ось натяжного ролика |
Нет на складе
|
| 17 |
03А-1310А |
|
Кронштейн натяжного ролика |
Нет на складе
|
| 18 |
03-1316-1 |
|
Втулка |
Нет на складе
|
| 19 |
АСК50-70-9сб |
|
Манжета I-I-50, Н536-66 |
Нет на складе
|
| 20 |
03А-1309 |
|
Ролик натяжной |
Нет на складе
|
| 21 |
207 |
|
Шарикоподшипник 207, ГОСТ 8338-57 |
409.38 руб.
|
|
|
| 22 |
СМД2-2604-1 |
|
Кольцо установочное |
Нет на складе
|
| 23 |
03-1313 |
|
Кольцо установочное |
Нет на складе
|
| 24 |
03-1312-1 |
|
Ступица |
Нет на складе
|
| 25 |
АСК55-80-12сб |
|
Манжета I-I-55, Н536-66 |
Нет на складе
|
| 26 |
ГНП-М24 |
|
Гайка М24Х2, ГОСТ 5916-62 |
Нет на складе
|
| 27 |
III-А1-90 |
|
Масленка III-А1-90, ГОСТ 1303-56 |
Нет на складе
|
| 28 |
ШЧ-11 |
|
Шайба 11Х22Х2, Н495-66 |
Нет на складе
|
| 29 |
БНП-М10Х65 |
|
Болт М10Х65, ГОСТ 7795-62 |
Нет на складе
|
| 30 |
АСК20-40-9сб |
|
Манжета I-I-20, Н536-66 |
Нет на складе
|
| 31 |
304 |
|
Шарикоподшипник 304, ГОСТ 8338-57 |
222.62 руб.
|
|
|
| 32 |
БНП-М10Х60 |
|
Болт М10Х60, ГОСТ 7795-62 |
Нет на складе
|
| 33 |
ШС-5Х7,5 |
|
Шпонка сегментная 5Х7,5, ГОСТ 8795-68 |
Нет на складе
|
| 34 |
01-1305 |
|
Вал |
Нет на складе
|
| 35 |
305 |
|
Шарикоподшипник 305, ГОСТ 8338-57 |
237.00 руб. - 763.73 руб.
|
|
|
| 36 |
03-1317 |
|
Кольцо распорное |
Нет на складе
|
| 37 |
01-1318 |
|
Шайба замковая |
Нет на складе
|
| 38 |
БНП-М10Х18 |
|
Болт |
Нет на складе
|
| 39 |
01-13с2 |
|
Вентилятор в сборе |
Нет на складе
|
| 40 |
03-1318 |
|
Гайка М20Х1,5 |
Нет на складе
|
| 41 |
Ш-4Х28 |
|
Шплинт 4Х28, ГОСТ 397-66 |
Нет на складе
|
| 42 |
14-1328-1 |
|
Ремень вентиляторный |
Нет на складе
|
| 43 |
03А-1311 |
|
Шкив вентилятора двухручьевой |
Нет на складе
|
| 44 |
АСК40-62-9сб |
|
Манжета I-I-40, Н536-66 |
Нет на складе
|
| 45 |
01-1316 |
|
Втулка |
Нет на складе
|
| 46 |
СМД14-1359 |
|
Кольцо стопорное |
Нет на складе
|
| 47 |
БНП-М10Х105 |
|
Болт М10Х105, ГОСТ 7795-62 |
Нет на складе
|
| 48 |
СМД1-1306 |
|
Втулка опорная |
Нет на складе
|
| 49 |
СМД1-1317 |
|
Кольцо стопорное сальника |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
