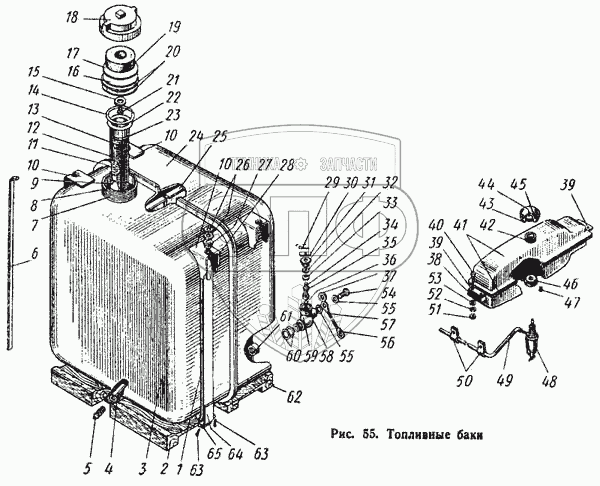

Каталог запасных частей к технике: АТЗ ТТ-4. Топливные баки
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 54.50.033 |
54.50.033 |
|
Каркас фильтра в сборе |
Нет на складе
|
| Т4.50.015 |
Т4.50.015 |
|
Бак в сборе |
Нет на складе
|
| 54.50.023А |
54.50.023А |
|
Фильтр в сборе |
Нет на складе
|
| Т4.50.001 |
Т4.50.001 |
|
Установка топливного бака |
Нет на складе
|
| Т4.50.014 |
Т4.50.014 |
|
Установка бака |
Нет на складе
|
| Т4.50.017 |
Т4.50.017 |
|
Топливопровод в сборе |
Нет на складе
|
| Т4.50.012 |
Т4.50.012 |
|
Лента в сборе |
Нет на складе
|
| 54.50.045АТ |
54.50.045АТ |
|
Пробка бензинового бачка в сборе |
Нет на складе
|
| Т4.50.007-1 |
Т4.50.007-1 |
|
Корпус топливного бака в сборе |
Нет на складе
|
| 74.50.039 |
74.50.039 |
|
Краник топливный |
Нет на складе
|
| 54.50.022-1 |
54.50.022-1 |
|
Крышка в сборе |
Нет на складе
|
| 1 |
Т4.50.132 |
|
Прокладка |
Нет на складе
|
| 2 |
Т4.50.127-2 |
|
Брус правый |
Нет на складе
|
| 3 |
Т4.50.102-1 |
|
Боковина правая |
Нет на складе
|
| 4 |
40-26-009 |
|
Корпус крана спускного |
Нет на складе
|
| 5 |
36-1101215-Б |
|
Кран спускной |
Нет на складе
|
| 6 |
Т4.50.129 |
|
Линейка мерная |
Нет на складе
|
| 7 |
54.50.424-1 |
|
Горловина бака |
Нет на складе
|
| 8 |
54.50.601 |
|
Полоса фильтра |
Нет на складе
|
| 9 |
54.50.420 |
|
Дно фильтра |
Нет на складе
|
| 10 |
Т4.50.125-1 |
|
Кронштейн |
Нет на складе
|
| 11 |
54.50.422 |
|
Каркас сетки |
Нет на складе
|
| 12 |
54.50.423А |
|
Сетка-фильтра |
Нет на складе
|
| 13 |
54.50.602 |
|
Полоса фильтра |
Нет на складе
|
| 14 |
54.50.401 |
|
Кольцо пружинное горловины бака |
Нет на складе
|
| 15 |
54.50.415 |
|
Шайба |
Нет на складе
|
| 16 |
54.50.418 |
|
шайба опорная |
Нет на складе
|
| 17 |
54.50.414 |
|
Прокладка шайбы |
Нет на складе
|
| 18 |
54.50.419-1 |
|
Крышка горловины топливного бака |
Нет на складе
|
| 19 |
54.50.412-1 |
|
Набивка фильтрующая |
Нет на складе
|
| 20 |
54.50.417 |
|
Прокладка заливной горловины |
Нет на складе
|
| 21 |
54.50.416-2 |
|
Болт |
Нет на складе
|
| 22 |
54.50.421 |
|
Ободок фильтра |
Нет на складе
|
| 23 |
54.50.603 |
|
Полоса фильтра |
Нет на складе
|
| 24 |
Т4.50.101-1 |
|
Боковина левая |
Нет на складе
|
| 25 |
Т4.50.103-1 |
|
Перегородка бака |
Нет на складе
|
| 26 |
ГШ-М14 |
|
Гайка М14 |
Нет на складе
|
| 27 |
Т4.50.140 |
|
Сухарик |
Нет на складе
|
| 28 |
Т4.50.130 |
|
Болт |
Нет на складе
|
| 29 |
Ш-2Х12 |
|
Шплинт |
Нет на складе
|
| 30 |
54.15.424-1 |
|
Ручка краника |
Нет на складе
|
| 31 |
54.15.422-1 |
|
Гайка поджимная |
Нет на складе
|
| 32 |
54.15.439 |
|
Шайба сальника |
Нет на складе
|
| 33 |
54.15.440 |
|
Сальник графито-асбестовый |
Нет на складе
|
| 34 |
54.15.421-3 |
|
Стержень краника |
Нет на складе
|
| 35 |
54.15.438 |
|
Шайба |
Нет на складе
|
| 36 |
Шар диаметром 12 |
|
Шар |
Нет на складе
|
| 37 |
119-85 |
|
Защитная втулка |
Нет на складе
|
| 38 |
Т4.50.134 |
|
Прокладка |
Нет на складе
|
| 39 |
Т4.50.137 |
|
Ушко |
Нет на складе
|
| 40 |
БНП-М8Х35 |
|
Болт М8Х35, ГОСТ 7796-62 |
Нет на складе
|
| 41 |
54.50.429-1 |
|
Половины бензинового бачка верхняя и нижняя |
Нет на складе
|
| 42 |
64.50.431-1 |
|
Горловина бензинового бачка |
Нет на складе
|
| 43 |
54.50.499АТ |
|
Прокладка крышки бачка |
Нет на складе
|
| 44 |
54.50.500 |
|
Фильтрующая набивка |
Нет на складе
|
| 45 |
54.50.498АТ |
|
Крышка горловины бензинового бачка |
Нет на складе
|
| 46 |
Т4.50.136 |
|
Бонка |
Нет на складе
|
| 47 |
54.02.492 |
|
Пробка |
Нет на складе
|
| 48 |
А17-20В |
|
Фильтр-отстойник в сборе |
Нет на складе
|
| 49 |
Т4.50.133 |
|
Топливопровод |
Нет на складе
|
| 50 |
54.48.602 |
|
Скоба закрытая |
Нет на складе
|
| 51 |
ГШ-М8 |
|
Гайка |
Нет на складе
|
| 52 |
ШП-8Н |
|
Шайба пружинная |
Нет на складе
|
| 53 |
ШЧ-8 |
|
Шайба |
Нет на складе
|
| 54 |
16-110 |
|
Болт поворотного угольника |
Нет на складе
|
| 55 |
16-006 |
|
Прокладка |
Нет на складе
|
| 56 |
54.15.416 |
|
Поворотный угольник |
Нет на складе
|
| 57 |
Т4.50.141 |
|
Топливопровод |
Нет на складе
|
| 58 |
54.15.442 |
|
Пружина краника |
Нет на складе
|
| 59 |
74.50.410 |
|
Корпус краника |
Нет на складе
|
| 60 |
54.15.446ст |
|
Прокладка краника |
Нет на складе
|
| 61 |
76Т-25-010 |
|
Бобышка бака |
Нет на складе
|
| 62 |
Т4.50.126-2 |
|
Брус левый |
Нет на складе
|
| 63 |
Ш-4Х25 |
|
Шплинт |
Нет на складе
|
| 64 |
Т4.50.131 |
|
Лента |
Нет на складе
|
| 65 |
Т4.50.128 |
|
Палец |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
