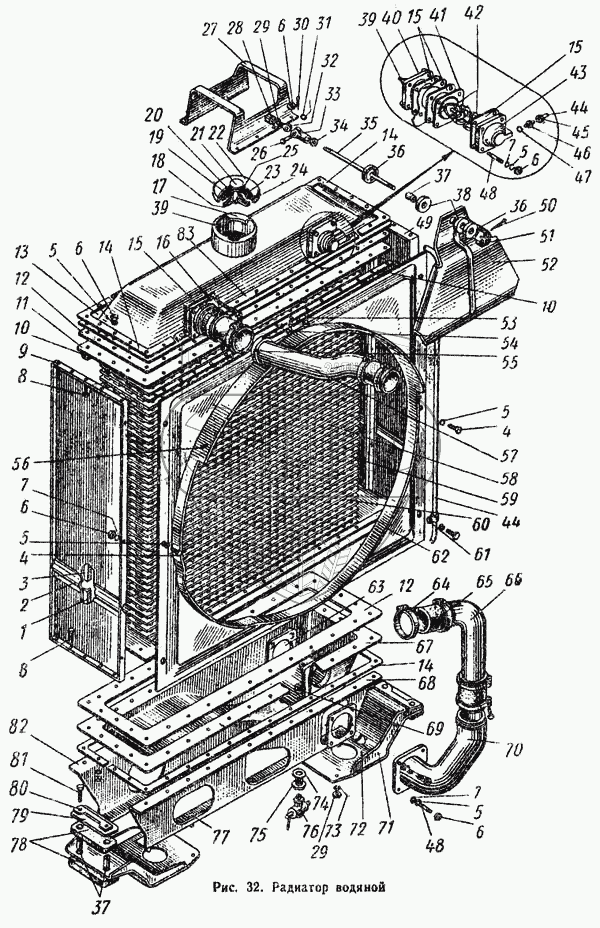

Каталог запасных частей к технике: АТЗ ТТ-4. Радиатор водяной
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 85У.13.055 |
85У.13.055 |
|
Бак радиатора нижний в сборе |
5 464.20 руб.
|
|
|
| М04У.13.050сб |
М04У.13.050сб |
|
Бак радиатора верхний в сборе |
Нет на складе
|
| М04.13-001-1 |
М04.13-001-1 |
|
Установка водяного радиатора |
Нет на складе
|
| М04.13.031 |
М04.13.031 |
|
Тяга в сборе |
Нет на складе
|
| М04У.13.058 |
М04У.13.058 |
|
Трубка пароотводная в сборе |
Нет на складе
|
| 85У.13.054 |
85У.13.054 |
|
Стойка радиатора правая в сборе |
Нет на складе
|
| 85У.13.053 |
85У.13.053 |
|
Стойка радиатора левая в сборе |
Нет на складе
|
| 85У.13.057 |
85У.13.057 |
|
Стенка основания радиатора в сборе |
Нет на складе
|
| 85У.13.056 |
85У.13.056 |
|
Стенка основания радиатора в сборе |
Нет на складе
|
| М04.13.002-1 |
М04.13.002-1 |
|
Радиатор водяной с кожухом в сборе |
Нет на складе
|
| 77У.13.016сб |
77У.13.016сб |
|
Сердцевина водяного радиатора |
Нет на складе
|
| М04.13.015 |
М04.13.015 |
|
Кожух вентилятора |
Нет на складе
|
| 85У.13.051 |
85У.13.051 |
|
Кронштейн в сборе |
Нет на складе
|
| М04.13.012-1 |
М04.13.012-1 |
|
Кронштейн водяного радиатора в сборе |
Нет на складе
|
| М04.13.020 |
М04.13.020 |
|
Патрубок переходной верхний в сборе |
Нет на складе
|
| М04У.13.003 |
М04У.13.003 |
|
Радиатор водяной в сборе |
Нет на складе
|
| 85У.13.052 |
85У.13.052 |
|
Крышка заливной горловины в сборе |
Нет на складе
|
| 1 |
85У.13.333 |
|
Перегородка малая |
Нет на складе
|
| 2 |
85У.13.331 |
|
Желобок |
Нет на складе
|
| 3 |
85У.13.332 |
|
Перегородка |
Нет на складе
|
| 4 |
БНП-М8Х16 |
|
Болт |
Нет на складе
|
| 5 |
ШП-8Н |
|
Шайба пружинная |
Нет на складе
|
| 6 |
ГШ-М8 |
|
Гайка |
Нет на складе
|
| 7 |
ШЧ-8 |
|
Шайба |
Нет на складе
|
| 8 |
БНП-М8Х25 |
|
Болт |
Нет на складе
|
| 9 |
85У.13.329 |
|
Стойка радиатора левая |
Нет на складе
|
| 10 |
М04У.13.123 |
|
Накладка внутренняя |
Нет на складе
|
| 11 |
77У.13.112 |
|
Пластина опорная |
Нет на складе
|
| 12 |
М04У.13.118 |
|
Прокладка баков |
Нет на складе
|
| 13 |
85У.13.301 |
|
Бак радиатора верхний |
Нет на складе
|
| 14 |
М04У.13.121 |
|
Накладка угловая |
Нет на складе
|
| 15 |
М04.13.133 |
|
Прокладка |
Нет на складе
|
| 16 |
М04.13.107 |
|
Патрубок верхнего бака |
Нет на складе
|
| 17 |
150У.13.308 |
|
Горловина радиатора |
Нет на складе
|
| 18 |
85У.13.326 |
|
Маховичок |
Нет на складе
|
| 19 |
85У.13.323 |
|
Шайба большая |
Нет на складе
|
| 20 |
85У.13.322 |
|
Шайба |
Нет на складе
|
| 21 |
85У.13.328 |
|
Стержень |
Нет на складе
|
| 22 |
85У.13.327 |
|
Корпус крышки |
Нет на складе
|
| 23 |
85У.13.325 |
|
Шайба коническая |
Нет на складе
|
| 24 |
85У.13.324 |
|
Прокладка |
Нет на складе
|
| 25 |
77.13.164 |
|
Кольцо стопорное |
Нет на складе
|
| 26 |
М04.13.112 |
|
Ось |
Нет на складе
|
| 27 |
85У.13.336 |
|
Кронштейн верхнего бака |
Нет на складе
|
| 28 |
85У.13.335 |
|
Бонка |
Нет на складе
|
| 29 |
ГШ-М12 |
|
Гайка |
Нет на складе
|
| 30 |
Ш-3,2Х20 |
|
Шплинт |
Нет на складе
|
| 31 |
ШЧ-12 |
|
Шайба |
Нет на складе
|
| 32 |
М04.13.127-2 |
|
Проушина |
Нет на складе
|
| 33 |
А40-17 |
|
Вилка |
Нет на складе
|
| 34 |
ГШ-М12Х1,25 |
|
Гайка |
Нет на складе
|
| 35 |
М04.13.130 |
|
Тяга |
Нет на складе
|
| 36 |
Т4.02.153 |
|
Чашка |
Нет на складе
|
| 37 |
М04.13.169 |
|
Втулка |
Нет на складе
|
| 38 |
Т4.02.133-1 |
|
Прокладка |
Нет на складе
|
| 39 |
77У.13.320 |
|
Трубка паровая |
Нет на складе
|
| 40 |
М04.13.109 |
|
Фланец |
Нет на складе
|
| 41 |
85У.13.318 |
|
Седло клапана |
Нет на складе
|
| 42 |
77У.13.020-1 |
|
Клапан-паровоздушный в сборе |
Нет на складе
|
| 43 |
85У.13.306 |
|
Корпус паровоздушного клапана |
Нет на складе
|
| 44 |
М04У.13.337 |
|
Трубка пароотводная |
Нет на складе
|
| 45 |
77У.13.188 |
|
Гайка соединительная под развальцовку |
Нет на складе
|
| 46 |
77.13.181-1 |
|
Штуцер |
Нет на складе
|
| 47 |
77.13.180 |
|
Кольцо уплотняющее |
Нет на складе
|
| 48 |
ШНЧ-М8Х25 |
|
Шпилька АМ8Х25 |
Нет на складе
|
| 49 |
85У.13.330 |
|
Стойка радиатора правая |
Нет на складе
|
| 50 |
111-3,2Х25 |
|
Шплинт 3,2Х25 |
Нет на складе
|
| 51 |
ГП-М12Х1,25 |
|
Гайка |
Нет на складе
|
| 52 |
М04.13,161-1 |
|
Кронштейн |
Нет на складе
|
| 53 |
БНП-М8Х20 |
|
Болт |
Нет на складе
|
| 54 |
БНП-М8Х30 |
|
Болт |
Нет на складе
|
| 55 |
04.13.158-2 |
|
Насадок |
Нет на складе
|
| 56 |
04.13.140 |
|
Болт |
Нет на складе
|
| 57 |
М04.13.135-2 |
|
Патрубок переходной верхний |
Нет на складе
|
| 58 |
77У.13.113 |
|
Пластина радиатора охлаждающая |
Нет на складе
|
| 59 |
77У.13.114 |
|
Трубка радиатора распорная |
Нет на складе
|
| 60 |
77У.13.115 |
|
Трубка радиатора охлаждающая |
Нет на складе
|
| 61 |
77.13.132 |
|
Скоба |
Нет на складе
|
| 62 |
М04.13.138 |
|
Кожух вентилятора |
Нет на складе
|
| 63 |
85У.13.313 |
|
Заглушка |
Нет на складе
|
| 64 |
ХС-68 |
|
Хомутик стяжной в сборе |
Нет на складе
|
| 65 |
М04.13.160 |
|
Муфта |
Нет на складе
|
| 66 |
М04.13.136-1 |
|
Патрубок переходной нижний |
Нет на складе
|
| 67 |
85У.13.311 |
|
Бак радиатора нижний |
Нет на складе
|
| 68 |
85У.13.305 |
|
Стенка основания радиатора |
Нет на складе
|
| 69 |
85У.13.334 |
|
Бонка |
Нет на складе
|
| 70 |
85У.13.312-2 |
|
Патрубок нижнего бака |
Нет на складе
|
| 71 |
М04.13.146 |
|
Ребро жесткости |
Нет на складе
|
| 72 |
М04.13.120-2 |
|
Кронштейн водяного радиатора |
Нет на складе
|
| 73 |
ШП-12Т |
|
Шайба пружинная |
Нет на складе
|
| 74 |
М04.13.180 |
|
Прокладка |
Нет на складе
|
| 75 |
М04.13.179 |
|
Штуцер |
Нет на складе
|
| 76 |
КРС-3/8" |
|
Храни к сливной |
Нет на складе
|
| 77 |
БНП-М12Х25 |
|
Болт |
Нет на складе
|
| 78 |
М04.13.171 |
|
Подушка |
Нет на складе
|
| 79 |
М04.13.170 |
|
Накладка |
Нет на складе
|
| 80 |
М04.13.178 |
|
Пластина замковая |
Нет на складе
|
| 81 |
БНП-М12Х60 |
|
Болт |
Нет на складе
|
| 82 |
85У.13.304 |
|
Стенка основания радиатора |
Нет на складе
|
| 83 |
М04У.13.122 |
|
Накладка наружная |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
