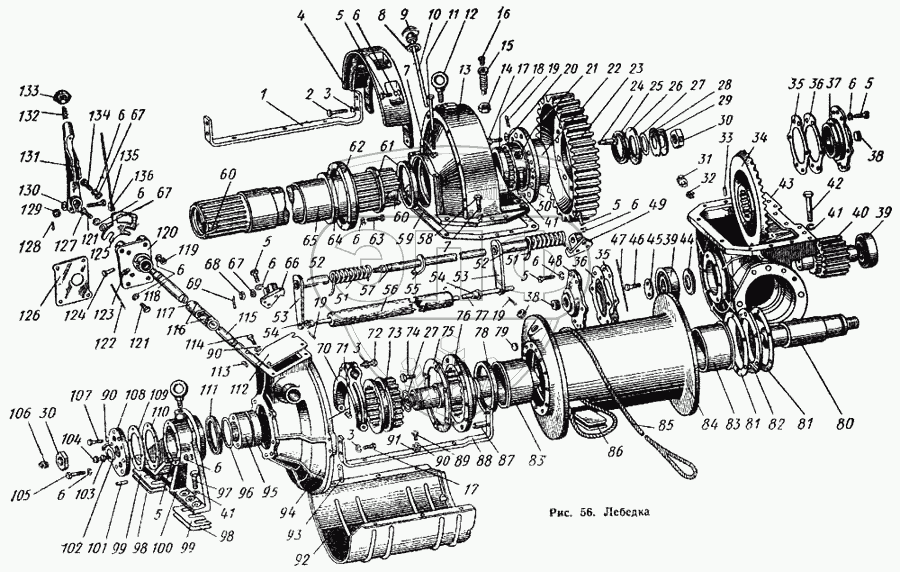

Каталог запасных частей к технике: АТЗ ТТ-4. Лебедка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| Т4.54.004 |
Т4.54.004 |
|
Барабан в сборе |
Нет на складе
|
| Т4.54.003 |
Т4.54.003 |
|
Верхняя часть лебедки в сборе |
Нет на складе
|
| 60-41сб.108 |
60-41сб.108 |
|
Вилка включения муфты в сборе |
Нет на складе
|
| 12-17сб.184 |
12-17сб.184 |
|
Защелка в сборе |
Нет на складе
|
| Т4.54.001-2 |
Т4.54.001-2 |
|
Лебедка в сборе |
Нет на складе
|
| Т4.54.013 |
Т4.54.013 |
|
Муфта соединительная в сборе |
Нет на складе
|
| Т4.54.009 |
Т4.54.009 |
|
Ось в сборе |
Нет на складе
|
| Т4.54.011 |
Т4.54.011 |
|
Пробка заливная в сборе |
Нет на складе
|
| 54.38.028-1 |
54.38.028-1 |
|
Пробка сливная магнитная |
Нет на складе
|
| Т4.54.002 |
Т4.54.002 |
|
Редуктор лебедки в сборе |
Нет на складе
|
| 12-17сб.111 |
12-17сб.111 |
|
Рукоятка в сборе |
Нет на складе
|
| Т4.54.010 |
Т4.54.010 |
|
Рычаг в сборе |
Нет на складе
|
| Т4.54.005 |
Т4.54.005 |
|
Труба в сборе |
Нет на складе
|
| Т4.54.007 |
Т4.54.007 |
|
Труба с кольцом в сборе |
Нет на складе
|
| Т4.54.012 |
Т4.54.012 |
|
Управление муфтой лебедки в сборе |
Нет на складе
|
| Т4.54.008 |
Т4.54.008 |
|
Шестерня ведомая в сборе |
Нет на складе
|
| 1 |
Т4.54.159 |
|
Пруток ограждения передний |
Нет на складе
|
| 2 |
БНП-М14Х55 |
|
Болт |
Нет на складе
|
| 3 |
ШП-14Т |
|
Шайба пружинная |
Нет на складе
|
| 4 |
Т4.54.103 |
|
Козырек |
Нет на складе
|
| 5 |
БНП-М12Х35 |
|
Болт М12Х35, ГОСТ 7796-62 |
Нет на складе
|
| 6 |
ШП-12Т |
|
Шайба пружинная |
Нет на складе
|
| 7 |
ШП-16Т |
|
Шайба пружинная |
Нет на складе
|
| 8 |
36-4211085 |
|
Прокладка заливной пробки |
Нет на складе
|
| 9 |
60-40-080 |
|
Пробка заливная |
Нет на складе
|
| 10 |
Т4.54.120 |
|
Щуп |
Нет на складе
|
| 11 |
БНП-М16Х190 |
|
Болт |
Нет на складе
|
| 12 |
Т4.54.170 |
|
Рым-болт |
Нет на складе
|
| 13 |
Т4.54.102 |
|
Корпус опорный |
Нет на складе
|
| 14 |
ГШ-М24Х1,5 |
|
Гайка |
Нет на складе
|
| 15 |
Т4.54.135 |
|
Болт стопорный |
Нет на складе
|
| 16 |
РКIII-1/4" |
|
Пробка КГ-1/4", ГОСТ 12720-67 |
Нет на складе
|
| 17 |
БНП-М14Х40 |
|
Болт |
Нет на складе
|
| 18 |
Т4.54.163 |
|
Втулка |
Нет на складе
|
| 19 |
Ш-4Х40 |
|
Шплинт разводной |
Нет на складе
|
| 20 |
60-15-037 |
|
Шайба стопорная |
Нет на складе
|
| 21 |
ГПН-М18Х1,5 |
|
Гайка прорезная |
Нет на складе
|
| 22 |
Т4.54.136 |
|
Ступица |
Нет на складе
|
| 23 |
60-15-007 |
|
Шестерня ведомая |
Нет на складе
|
| 24 |
60-15-017 |
|
Болт призонный |
Нет на складе
|
| 25 |
АСК85-110-12сб |
|
Уплотнение одинарное |
Нет на складе
|
| 26 |
Т4.54.158 |
|
Шайба |
Нет на складе
|
| 27 |
60-41-072 |
|
Кольцо уплотнительное |
Нет на складе
|
| 28 |
60-41-033 |
|
Кольцо стопорное |
Нет на складе
|
| 29 |
60-41-014 |
|
Шайба стопорная |
Нет на складе
|
| 30 |
ГШО-М42Х2 |
|
Гайка |
Нет на складе
|
| 31 |
54.38.601 |
|
Пробка спускная |
Нет на складе
|
| 32 |
54.38.602 |
|
Магнит |
Нет на складе
|
| 33 |
Д01-015 |
|
Штифт установочный |
39.30 руб.
|
|
|
| 34 |
Т4.54.122 |
|
Шестерня коническая ведомая |
Нет на складе
|
| 35 |
Т4.54.127 |
|
Прокладка регулировочная |
Нет на складе
|
| 36 |
Т4.54.128 |
|
Прокладка регулировочная |
Нет на складе
|
| 37 |
Т4.54.125 |
|
Крышка |
Нет на складе
|
| 38 |
РКI-1,1/4 |
|
Пробка |
Нет на складе
|
| 39 |
РК-7610К1 |
|
Роликоподшипник |
Нет на складе
|
| 40 |
Т4.54.123 |
|
Шестерня цилиндрическая ведущая |
Нет на складе
|
| 41 |
ШП-20Т |
|
Шайба пружинная |
Нет на складе
|
| 42 |
Т4.54.113 |
|
Болт |
Нет на складе
|
| 43 |
Т4.54.101 |
|
Корпус редуктора лебедки |
Нет на складе
|
| 44 |
Т4.54.124 |
|
Шайба упорная |
Нет на складе
|
| 45 |
Т4.54.165 |
|
Шайба |
Нет на складе
|
| 46 |
БНПС-М12Х30 |
|
Болт |
Нет на складе
|
| 47 |
ПЖ- диаметром 1,6Х130 |
|
Проволока |
Нет на складе
|
| 48 |
Т4.54.126 |
|
Крышка |
Нет на складе
|
| 49 |
Т4.54.146 |
|
Кронштейн правый |
Нет на складе
|
| 50 |
Т4.54.112 |
|
Болт |
Нет на складе
|
| 51 |
Т4.54.151 |
|
Пружина |
Нет на складе
|
| 52 |
74.54.149 |
|
Втулка |
Нет на складе
|
| 53 |
Т4.54.150 |
|
Рычаг |
Нет на складе
|
| 54 |
Т4.54.152 |
|
Втулка |
Нет на складе
|
| 55 |
Т4.54.148 |
|
Упор |
Нет на складе
|
| 56 |
Т4.54.154 |
|
Ролик |
Нет на складе
|
| 57 |
Т4.54.147 |
|
Ось |
Нет на складе
|
| 58 |
БНП-М16Х40 |
|
Болт |
Нет на складе
|
| 59 |
Т4.54.140 |
|
Прокладка |
Нет на складе
|
| 60 |
Т4.54.121 |
|
Втулка |
Нет на складе
|
| 61 |
БСК150-180-15сб |
|
Уплотнение с пыльником |
Нет на складе
|
| 62 |
Т4.54.117 |
|
Стакан |
Нет на складе
|
| 63 |
БНП-М12Х60 |
|
Болт |
Нет на складе
|
| 64 |
Т4.54.155 |
|
Кольцо упорное |
Нет на складе
|
| 65 |
Т4.54.108 |
|
Труба |
Нет на складе
|
| 66 |
Т4.54.145 |
|
Кронштейн левый |
Нет на складе
|
| 67 |
ШЧ-12 |
|
Шайба |
Нет на складе
|
| 68 |
ГП-М12 |
|
Гайка |
Нет на складе
|
| 69 |
Ш-3,2Х25 |
|
Шплинт 3,2Х25, ГОСТ 397-66 |
Нет на складе
|
| 70 |
60-41-031 |
|
Вилка включения муфты |
Нет на складе
|
| 71 |
60-41-039 |
|
Сухарь вилки включения |
Нет на складе
|
| 72 |
БНП-М14Х1,5Х55 |
|
Болт |
Нет на складе
|
| 73 |
Т4.64.115 |
|
Муфта включения |
Нет на складе
|
| 74 |
БНП-М16Х45 |
|
Болт |
Нет на складе
|
| 75 |
Т4.54.119 |
|
Пластина стопорная |
Нет на складе
|
| 76 |
Т4.54.107 |
|
Стакан |
Нет на складе
|
| 77 |
Т4.54.153 |
|
Ось |
Нет на складе
|
| 78 |
БСК140-170-15сб |
|
Манжета II-140, Н536-66 |
Нет на складе
|
| 79 |
ЗС-20 |
|
Заглушка сферическая |
Нет на складе
|
| 80 |
Т4.54.109 |
|
Ось лебедки |
Нет на складе
|
| 81 |
Т4.54.141 |
|
Прокладка |
Нет на складе
|
| 82 |
Т4.54.116 |
|
Шайба упорная |
Нет на складе
|
| 83 |
Т4.54.110 |
|
Втулка |
Нет на складе
|
| 84 |
Т4.54.106-1 |
|
Барабан |
Нет на складе
|
| 85 |
60-41-045А |
|
Канат |
Нет на складе
|
| 86 |
60-41-038 |
|
Клин |
Нет на складе
|
| 87 |
76Т-15-046 |
|
Штифт |
Нет на складе
|
| 88 |
Т4.54.137-1 |
|
Пруток ограждения задний |
Нет на складе
|
| 89 |
БНП-М10Х25 |
|
Болт |
Нет на складе
|
| 90 |
ШП-10Т |
|
Шайба пружинная |
Нет на складе
|
| 91 |
ШЧ-10 |
|
Шайба |
Нет на складе
|
| 92 |
60-41-064 |
|
Щиток |
Нет на складе
|
| 93 |
60-41-067 |
|
Прокладка регулировочная |
Нет на складе
|
| 94 |
Т4.54.105-1 |
|
Колокол |
Нет на складе
|
| 95 |
Т4.54.118 |
|
Втулка регулировочная |
Нет на складе
|
| 96 |
Т4.54.160 |
|
Кольцо уплотнительное |
Нет на складе
|
| 97 |
Т4.54.111 |
|
Болт |
Нет на складе
|
| 98 |
60-41-015 |
|
Пластина регулировочная |
Нет на складе
|
| 99 |
60-41-075 |
|
Пластина регулировочная |
Нет на складе
|
| 100 |
Т4.54.104 |
|
Кронштейн |
Нет на складе
|
| 101 |
ШЦ-12Х30 |
|
Штифт цилиндрический |
Нет на складе
|
| 102 |
Т4.54.132 |
|
Шайба стопорная |
Нет на складе
|
| 103 |
ГНП-М12 |
|
Гайка |
Нет на складе
|
| 104 |
В6-М12Х35 |
|
Винт |
Нет на складе
|
| 105 |
БНП-М12Х45 |
|
Болт |
Нет на складе
|
| 106 |
РКII-3/8" |
|
Пробка |
Нет на складе
|
| 107 |
БНП-М10Х30 |
|
Болт |
Нет на складе
|
| 108 |
Т4.54.131 |
|
Шайба |
Нет на складе
|
| 109 |
Т4.54.134 |
|
Прокладка регулировочная |
Нет на складе
|
| 110 |
Т4.54.133 |
|
Прокладка регулировочная |
Нет на складе
|
| 111 |
АСК120-146-12сб |
|
Уплотнение одинарное |
Нет на складе
|
| 112 |
Т4.54.139-1 |
|
Крышка |
Нет на складе
|
| 113 |
ШВ-8Х13 |
|
Шпонка |
Нет на складе
|
| 114 |
БНП-М10Х18 |
|
Болт |
Нет на складе
|
| 115 |
60-41-032 |
|
Валик вилки включения |
Нет на складе
|
| 116 |
60-17-049 |
|
Палец |
Нет на складе
|
| 117 |
Т4.54.144 |
|
Муфта соединительная |
Нет на складе
|
| 118 |
60-17-011-А |
|
Ось рычага лебедки |
Нет на складе
|
| 120 |
Т4.54.142 |
|
Кронштейн |
Нет на складе
|
| 121 |
БНП-М12Х25 |
|
Болт |
Нет на складе
|
| 122 |
ПЖ- диаметром 1,6Х200 |
|
Проволока контровочная |
Нет на складе
|
| 123 |
I-АI |
|
Масленка |
Нет на складе
|
| 124 |
Т4.40.122 |
|
Винт |
Нет на складе
|
| 125 |
Т4.54.143 |
|
Сектор |
Нет на складе
|
| 126 |
Т4.54.171 |
|
Прокладка |
Нет на складе
|
| 127 |
БНПП-М10ХХ50Х46 |
|
Болт |
Нет на складе
|
| 128 |
Ш-2Х25 |
|
Шплинт |
Нет на складе
|
| 129 |
ГПНП-М10 |
|
Гайка |
Нет на складе
|
| 130 |
12-17-179 |
|
Шпонка круглая |
Нет на складе
|
| 131 |
12-17-188 |
|
Рычаг |
Нет на складе
|
| 132 |
12-17-26 |
|
Пружина |
Нет на складе
|
| 133 |
12-17-с6.111 |
|
Рукоятка в сборе |
Нет на складе
|
| 134 |
БНП-М12Х30 |
|
Болт |
Нет на складе
|
| 135 |
12-17-186 |
|
Тяга |
Нет на складе
|
| 136 |
12-17-231 |
|
Защелка |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
