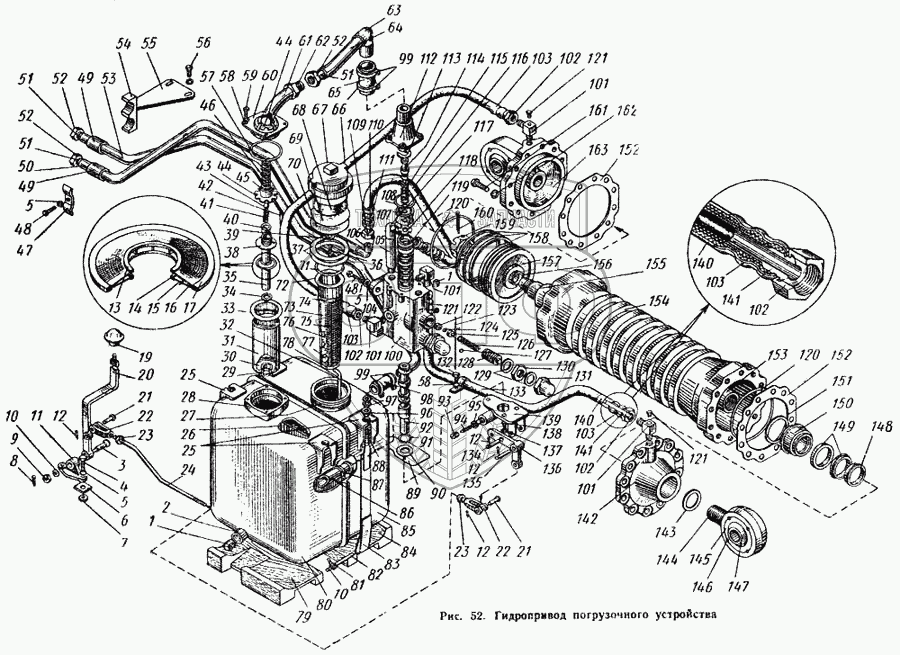

Каталог запасных частей к технике: АТЗ ТТ-4. Гидропривод погрузочного устройства
2
3
6
11
13
14
15
16
17
19
20
21
22
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
44
45
46
47
49
50
51
52
53
54
55
57
60
61
62
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
98
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
122
124
125
126
127
128
129
130
131
133
134
135
136
139
140
141
142
154
157
163
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| Т4.47.003 |
Т4.47.003 |
|
Бак гидросистемы с фильтром в сборе |
Нет на складе
|
| 60-48сб.102 |
60-48сб.102 |
|
Головка штока в сборе |
Нет на складе
|
| 54.50.033 |
54.50.033 |
|
Каркас фильтра в сборе |
Нет на складе
|
| М04.57.013 |
М04.57.013 |
|
Корпус клапана в сборе |
Нет на складе
|
| Т4.47.004 |
Т4.47.004 |
|
Корпус масляного бака в сборе |
Нет на складе
|
| 60-49сб.100 |
60-49сб.100 |
|
Корпус распределителя в сборе |
Нет на складе
|
| М04.57.004 |
М04.57.004 |
|
Корпус фильтра в сборе |
Нет на складе
|
| Т4.47.019 |
Т4.47.019 |
|
Кронштейн в сборе |
Нет на складе
|
| 54.50.022-1 |
54.50.022-1 |
|
Крышка в сборе |
Нет на складе
|
| Т4.47.017 |
Т4.47.017 |
|
Крышка в сборе |
Нет на складе
|
| 60-48сб.101 |
60-48сб.101 |
|
Крышка цилиндра задняя в сборе |
Нет на складе
|
| Т4.47.018 |
Т4.47.018 |
|
Лента в сборе |
Нет на складе
|
| Т4.47.006 |
Т4.47.006 |
|
Патрубок в сборе |
Нет на складе
|
| 60-49сб.101 |
60-49сб.101 |
|
Прокладка кронштейна в сборе |
Нет на складе
|
| 60-49сб.1 |
60-49сб.1 |
|
Распределитель и управление в сборе |
Нет на складе
|
| Т4.47.012 |
Т4.47.012 |
|
Распределитель с рычагом в сборе |
Нет на складе
|
| Т4.47.021 |
Т4.47.021 |
|
рукав высокого давления П диаметром 20 в сборе |
Нет на складе
|
| Т4.47.020 |
Т4.47.020 |
|
Рукав высокого давления П диаметром, 16 в сборе |
Нет на складе
|
| А37-59 |
А37-59 |
|
Рукоятка рычага переключения скоростей |
Нет на складе
|
| Т4.47.013 |
Т4.47.013 |
|
Рычаг в сборе |
Нет на складе
|
| Т4.47СХ |
Т4.47СХ |
|
Схема гидропривода погрузочного устройства |
Нет на складе
|
| Т4.47.009 |
Т4.47.009 |
|
Труба впускная в сборе |
Нет на складе
|
| Т4.47.010 |
Т4.47.010 |
|
Труба нагнетательная в сборе |
Нет на складе
|
| Т4.47.007 |
Т4.47.007 |
|
Труба сливная в сборе |
Нет на складе
|
| М04.57.012 |
М04.57.012 |
|
Труба фильтра в сборе |
Нет на складе
|
| М04.57.011 |
М04.57.011 |
|
Труба фильтра с клапаном в сборе |
Нет на складе
|
| Т4.47.023 |
Т4.47.023 |
|
Угольник в сборе |
Нет на складе
|
| Т4.47.001 |
Т4.47.001 |
|
Установка гидропривода погрузочного устройства |
Нет на складе
|
| 54.50.023А |
54.50.023А |
|
Фильтр в сборе |
Нет на складе
|
| 60-48сб.1зам |
60-48сб.1зам |
|
Цилиндр гидропривода |
Нет на складе
|
| 54.61.022А |
54.61.022А |
|
Шланг в сборе |
Нет на складе
|
| 60-48сб.103 |
60-48сб.103 |
|
Шток в сборе |
Нет на складе
|
| 54.57.020 |
54.57.020 |
|
Элемент фильтрующий в сборе |
135.20 руб.
|
|
|
| 2 |
60-47-011 |
|
Пробка сливного отверстия |
Нет на складе
|
| 3 |
Т4.47.179 |
|
Ось |
Нет на складе
|
| 6 |
40.23.674 |
|
Шайба косая |
Нет на складе
|
| 11 |
Т4.47.180 |
|
Кронштейн |
Нет на складе
|
| 13 |
54.57.130 |
|
Кольцо фильтра внутреннее |
Нет на складе
|
| 14 |
54.57.133 |
|
Кольцо опорное |
Нет на складе
|
| 15 |
54.57.132 |
|
Сетка каркасная |
Нет на складе
|
| 16 |
54.47.131 |
|
Сетка фильтровая |
Нет на складе
|
| 17 |
54.57.134 |
|
Кольцо фильтра наружное |
Нет на складе
|
| 19 |
А37-59 |
|
Рукоятка рычага переключения скоростей |
Нет на складе
|
| 20 |
Т4.47.176 |
|
Рычаг |
Нет на складе
|
| 21 |
Т4.40.106 |
|
Ось |
Нет на складе
|
| 22 |
Т4.40.105 |
|
Вилка |
Нет на складе
|
| 24 |
Т4.47.178 |
|
Тяга |
Нет на складе
|
| 25 |
Т4.50.125-1 |
|
Кронштейн |
Нет на складе
|
| 26 |
Т4.47.123 |
|
Перегородка |
Нет на складе
|
| 27 |
54.50.424-1 |
|
Горловина бака |
Нет на складе
|
| 28 |
54.57.103 |
|
Горловина бака |
Нет на складе
|
| 29 |
М04.57.105-1 |
|
Втулка |
Нет на складе
|
| 30 |
М04.57.134 |
|
Дно фильтра |
Нет на складе
|
| 31 |
М04.57.133 |
|
Корпус фильтра |
Нет на складе
|
| 32 |
Т4.47.175 |
|
Линейка маломерная |
Нет на складе
|
| 33 |
М04.57.153 |
|
Фланец |
Нет на складе
|
| 34 |
Т4.47.116 |
|
Кольцо уплотнительное |
Нет на складе
|
| 35 |
М04.57.161 |
|
Труба фильтра |
Нет на складе
|
| 36 |
54.50.416-2 |
|
Болт |
Нет на складе
|
| 37 |
54.50.417 |
|
Прокладка заливной горловины |
Нет на складе
|
| 38 |
54.57.135 |
|
Шайба отражательная |
Нет на складе
|
| 39 |
54.50.415 |
|
Шайба |
Нет на складе
|
| 40 |
54.57.128-1 |
|
Стаканчик пружины |
Нет на складе
|
| 41 |
54.57.142 |
|
Пружина клапана |
Нет на складе
|
| 44 |
М04.57.13б |
|
Шайба отражательная |
Нет на складе
|
| 45 |
М04.57.135-1 |
|
Корпус клапана |
Нет на складе
|
| 46 |
М04.57.122 |
|
Пружина |
Нет на складе
|
| 47 |
Т4.47.148 |
|
Прижим |
Нет на складе
|
| 49 |
Т4.47.147 |
|
Кольцо |
Нет на складе
|
| 50 |
Т4.47.129 |
|
Труба нагнетательная |
Нет на складе
|
| 51 |
А60/75-2746021 |
|
Ниппель |
Нет на складе
|
| 52 |
А40/50-2638034 |
|
Гайка соединительная |
Нет на складе
|
| 53 |
Т4.47.130 |
|
Труба впускная |
Нет на складе
|
| 54 |
Т4.47.171 |
|
Кронштейн |
Нет на складе
|
| 55 |
Т4.47.172-1 |
|
Пластина |
Нет на складе
|
| 57 |
54.31.474-2 |
|
Кольцо |
Нет на складе
|
| 60 |
Т4.47.106 |
|
Крышка |
Нет на складе
|
| 61 |
Т4.47.110 |
|
Патрубок |
Нет на складе
|
| 62 |
Т4.47.124 |
|
Штуцер концевой |
Нет на складе
|
| 63 |
Т4.47.105 |
|
Угольник |
Нет на складе
|
| 64 |
Т4.47.107 |
|
Труба сливная |
Нет на складе
|
| 65 |
Т4.47.126 |
|
Шланг |
Нет на складе
|
| 66 |
54.61.101А |
|
Шланг |
Нет на складе
|
| 67 |
54.50.419-1 |
|
Крышка горловины топливного бака |
Нет на складе
|
| 68 |
54.50.412-1 |
|
Набивка фильтрующая |
Нет на складе
|
| 69 |
54.50.414 |
|
Прокладка шайбы |
Нет на складе
|
| 70 |
54.50.418 |
|
шайба опорная |
Нет на складе
|
| 71 |
54.50.401 |
|
Кольцо пружинное горловины бака |
Нет на складе
|
| 72 |
54.50.421 |
|
Ободок фильтра |
Нет на складе
|
| 73 |
54.50.423А |
|
Сетка-фильтра |
Нет на складе
|
| 74 |
54.50.603 |
|
Полоса фильтра |
Нет на складе
|
| 75 |
54.50.602 |
|
Полоса фильтра |
Нет на складе
|
| 76 |
54.50.422 |
|
Каркас сетки |
Нет на складе
|
| 77 |
54.50.420 |
|
Дно фильтра |
Нет на складе
|
| 78 |
54.50.601 |
|
Полоса фильтра |
Нет на складе
|
| 79 |
Т4.47.145 |
|
Брус левый |
Нет на складе
|
| 80 |
Т4.47.101 |
|
Боковина бака левая |
Нет на складе
|
| 82 |
Т4.50.128 |
|
Палец |
Нет на складе
|
| 83 |
Т4.47.149 |
|
Лента |
Нет на складе
|
| 84 |
Т4.47.144 |
|
Брус правый |
Нет на складе
|
| 85 |
Т4.47.100 |
|
Боковина бака правая |
Нет на складе
|
| 86 |
Т4.47.103 |
|
Патрубок |
Нет на складе
|
| 87 |
Т4.47.120 |
|
Фланец |
Нет на складе
|
| 88 |
Т4.50.130 |
|
Болт |
Нет на складе
|
| 89 |
60-49-034 |
|
Прокладка кронштейна |
Нет на складе
|
| 90 |
60-49-033 |
|
Шайба уплотнительная |
Нет на складе
|
| 91 |
60-49-008 |
|
Кольцо уплотнительное |
Нет на складе
|
| 92 |
60-49-002 |
|
Золотник |
Нет на складе
|
| 93 |
60-49-032 |
|
Пробка фиксатора |
Нет на складе
|
| 94 |
36-2409045 |
|
Пружина фиксатора |
Нет на складе
|
| 95 |
60-49-031 |
|
Фиксатор |
Нет на складе
|
| 96 |
Т4.50.140 |
|
Сухарик |
Нет на складе
|
| 98 |
Т4.47.127 |
|
Шланг |
Нет на складе
|
| 100 |
60-49-001А |
|
Корпус распределители |
Нет на складе
|
| 101 |
Т4.47.143 |
|
Угольник |
Нет на складе
|
| 102 |
А40/50-2638025 |
|
Гайка соединительная |
Нет на складе
|
| 103 |
Т54-4616225А |
|
Муфта |
Нет на складе
|
| 104 |
Т4.47.136 |
|
Подкладка |
Нет на складе
|
| 105 |
Т4.47.174 |
|
Хвостовик |
Нет на складе
|
| 106 |
Т4.47.135 |
|
Угольник |
Нет на складе
|
| 107 |
60-49-036 |
|
Втулка упорная |
Нет на складе
|
| 108 |
60-49-037 |
|
Кольцо уплотнительное |
Нет на складе
|
| 109 |
60-47-035 |
|
Гайка накидная |
Нет на складе
|
| 110 |
04.54.124 |
|
Ниппель |
Нет на складе
|
| 111 |
04.54.125 |
|
Муфта обжимная |
Нет на складе
|
| 112 |
60-49-007 |
|
Крышка нижняя |
Нет на складе
|
| 113 |
60-49-005 |
|
Шайба замковая |
Нет на складе
|
| 114 |
60-49-030 |
|
Хвостовик золотника |
Нет на складе
|
| 115 |
60-49-003 |
|
Пружина золотника |
Нет на складе
|
| 116 |
Т4.47.137 |
|
Рукав |
Нет на складе
|
| 117 |
Т4.47.109 |
|
Угольник |
Нет на складе
|
| 118 |
60-49-004 |
|
Шайба упорная |
Нет на складе
|
| 119 |
60-49-029 |
|
Гильза |
Нет на складе
|
| 122 |
60-49-015-Б |
|
Седло клапана |
Нет на складе
|
| 124 |
60-49-013А |
|
Клапан предохранительный |
Нет на складе
|
| 125 |
60-49-038 |
|
Направляющая предохранительного клапана |
Нет на складе
|
| 126 |
60-49-014А |
|
Пружина клапана |
Нет на складе
|
| 127 |
Р40/75-0808076 |
|
Пломба |
Нет на складе
|
| 128 |
60-49-016 |
|
Винт регулировочный |
Нет на складе
|
| 129 |
60-49-019 |
|
Прокладка |
Нет на складе
|
| 130 |
60-49-018 |
|
Контргайка клапана |
Нет на складе
|
| 131 |
60-49-017 |
|
Колпачок клапана |
Нет на складе
|
| 133 |
60-47-045 |
|
Хомутик одноместный |
Нет на складе
|
| 134 |
60-49-024 |
|
Палец |
Нет на складе
|
| 135 |
60-49-023 |
|
Ось рычага |
Нет на складе
|
| 136 |
Т4.47.177 |
|
Рычаг |
Нет на складе
|
| 139 |
60-49-021 |
|
Кронштейн рычага |
Нет на складе
|
| 140 |
Т4.47.138 |
|
Рукав |
Нет на складе
|
| 141 |
А60/75-2751020 |
|
Ниппель |
Нет на складе
|
| 142 |
60-48-003 |
|
Крышка цилиндра передняя |
Нет на складе
|
| 154 |
60-48-001зам |
|
Гильза цилиндра |
Нет на складе
|
| 157 |
60-48-006 |
|
Поршень |
Нет на складе
|
| 163 |
60-48-004 |
|
Крышка цилиндра задняя |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
