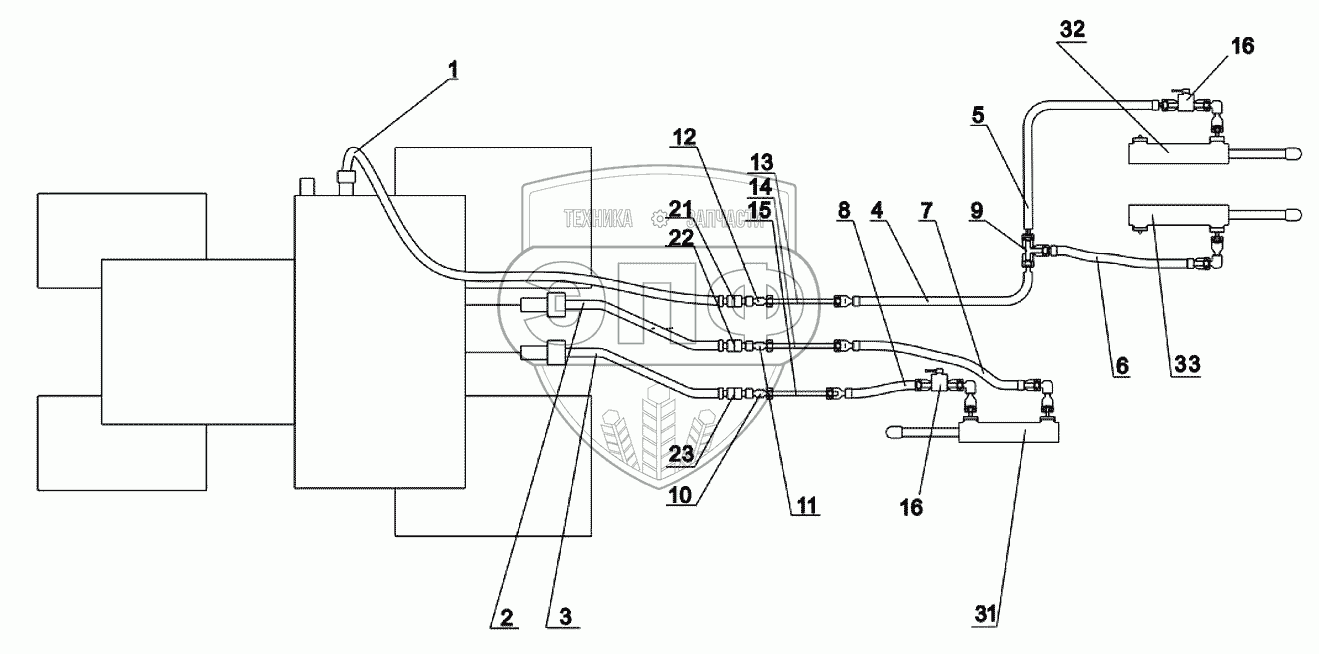

Каталог запасных частей к технике: Клевер КРП-302 "Беркут". Схема гидравлическая принципиальная
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
21
22
23
31
32
33
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
Н.036.82.00.050 |
|
Рукав высокого давления I-10 |
Нет на складе
|
| 2 |
Н.036.87.250 |
|
Рукав высокого давления I-10 |
Нет на складе
|
| 3 |
Н.036.87.250 |
|
Рукав высокого давления I-10 |
Нет на складе
|
| 4 |
8.02.012.0.21/63.3500 ТУ4791-001-24263187-2002 |
|
Рукав высокого давления 8.02.012.0.21/63.3500 ТУ4791-001-24263187-2002 |
Нет на складе
|
| 5 |
8.02.012.0.21/63.1000 ТУ4791-001-24263187-2002 |
|
Рукав высокого давления 8.02.012.0.21/63.1000 ТУ4791-001-24263187-2002 |
Нет на складе
|
| 6 |
8.02.012.0.21/63.1600 ТУ4791-001-24263187-2002 |
|
Рукав высокого давления 8.02.012.0.21/63.1600 ТУ4791-001-24263187-2002 |
Нет на складе
|
| 7 |
8.02.012.0.21/63.850 ТУ4791-001-24263187-2002 |
|
Рукав высокого давления 8.02.012.0.21/63.850 ТУ4791-001-24263187-2002 |
Нет на складе
|
| 8 |
8.02.012.0.21/63.650 ТУ4791-001-24263187-2002 |
|
Рукав высокого давления 8.02.012.0.21/63.650 ТУ4791-001-24263187-2002 |
Нет на складе
|
| 9 |
TNW 06 H1 |
|
Т-образное резьбовое соединение |
Нет на складе
|
| 10 |
КРП-302.09.110 |
|
Штуцер проходной |
Нет на складе
|
| 11 |
КРП-302.09.110 |
|
Штуцер проходной |
Нет на складе
|
| 12 |
КРП-302.09.110 |
|
Штуцер проходной |
Нет на складе
|
| 13 |
КРП-302.09.090 |
|
Маслопровод |
Нет на складе
|
| 14 |
КРП-302.09.090 |
|
Маслопровод |
Нет на складе
|
| 15 |
КРП-302.09.090 |
|
Маслопровод |
Нет на складе
|
| 16 |
BKHS-06-2 |
|
Кран шаровый |
Нет на складе
|
| 21 |
Н.036.50.000 |
|
Муфта разрывная |
Нет на складе
|
| 22 |
Н.036.50.000 |
|
Муфта разрывная |
Нет на складе
|
| 23 |
Н.036.50.000 |
|
Муфта разрывная |
Нет на складе
|
| 31 |
КРП-302.09.070Б |
|
Гидроцилиндр |
Нет на складе
|
| 32 |
КРП-302.09.080Б |
|
Гидроцилиндр |
Нет на складе
|
| 33 |
КРП-302.09.080А-01 |
|
Гидроцилиндр |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
