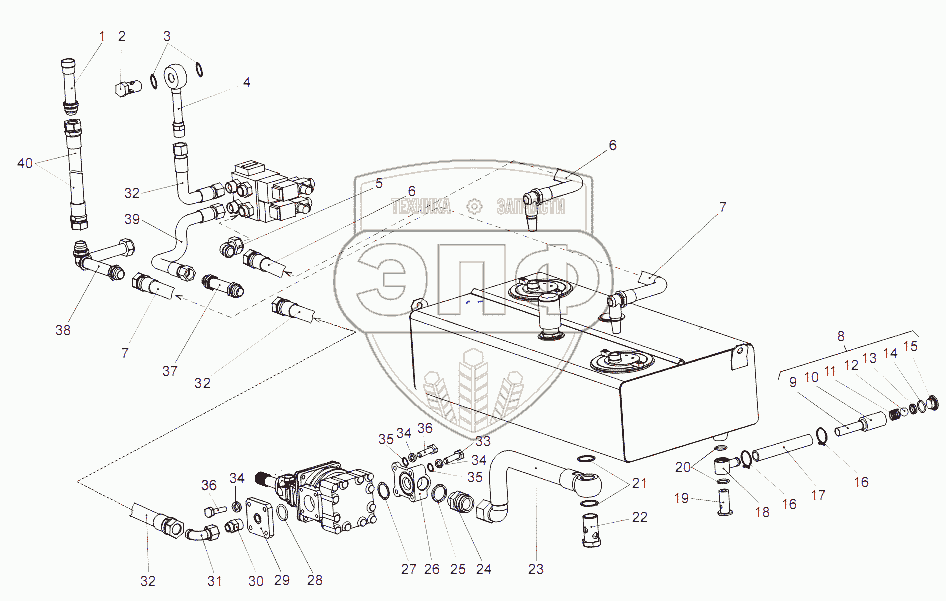

Каталог запасных частей к технике: МЗКТ-65151 "Волат". Установка трубопроводов
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
33
34
34
34
35
35
36
36
37
38
39
40
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
6515-8609170 |
|
Трубопровод |
Нет на складе
|
| 2 |
371046 |
|
Болт М27х2 |
Нет на складе
|
| 3 |
376193 |
|
Шайба 27 |
Нет на складе
|
| 4 |
6515-8609200 |
|
Трубопровод |
Нет на складе
|
| 5 |
543А-1719164 |
|
Патрубок |
Нет на складе
|
| 6 |
65158-8609390 |
|
Шланг ф25 |
Нет на складе
|
| 7 |
74131-3408011 |
|
Шланг |
Нет на складе
|
| 8 |
6515-8609150 |
|
Труба с клапаном |
Нет на складе
|
| 9 |
6515-8609152 |
|
Труба |
Нет на складе
|
| 10 |
7930-1918062 |
|
Корпус |
Нет на складе
|
| 11 |
543-1718366 |
|
Пружина сливного клапана |
Нет на складе
|
| 12 |
0000-3410201 |
|
Шарик 26,988-100 |
Нет на складе
|
| 13 |
543-1718370 |
|
Седло сливного клапана |
Нет на складе
|
| 14 |
0000-3515839 |
|
Кольцо У-35х30-2 |
Нет на складе
|
| 15 |
547В-1101348-01 |
|
Пробка сливная |
Нет на складе
|
| 16 |
64229-1303650 |
|
Хомут |
Нет на складе
|
| 17 |
6515-8609066 |
|
Рукав Ф25 |
Нет на складе
|
| 18 |
7930-1918050 |
|
Соединитель |
Нет на складе
|
| 19 |
7930-1918065 |
|
Болт |
Нет на складе
|
| 20 |
0000-3515839 |
|
Кольцо У-35х30-2 |
Нет на складе
|
| 21 |
376355-01 |
|
Шайба 45 |
Нет на складе
|
| 22 |
6515-8609129 |
|
Соединитель |
Нет на складе
|
| 23 |
6515-8609025-10 |
|
Шланг |
Нет на складе
|
| 24 |
543-1719522 |
|
Штуцер |
Нет на складе
|
| 25 |
543-1719012 |
|
Прокладка |
Нет на складе
|
| 26 |
6515-8609070 |
|
Патрубок |
Нет на складе
|
| 27 |
0000-3514783 |
|
Кольцо 070-076-36-2-2 |
Нет на складе
|
| 28 |
0000-2409772 |
|
Кольцо 050-060-58-2-2 |
Нет на складе
|
| 29 |
6515-8609064 |
|
Фланец |
Нет на складе
|
| 30 |
7413-1922057 |
|
Соединитель |
Нет на складе
|
| 31 |
79221-1922050 |
|
Соединитель |
Нет на складе
|
| 32 |
6515-8609380 |
|
Шланг |
Нет на складе
|
| 33 |
200372 |
|
Болт М12-6hх65 |
Нет на складе
|
| 34 |
252137 |
|
Шайба 12 ОТ |
Нет на складе
|
| 35 |
375828 |
|
Шайба 12 |
Нет на складе
|
| 36 |
201540 |
|
Болт М12-6gх30 |
Нет на складе
|
| 37 |
65158-8609160 |
|
Трубопровод |
Нет на складе
|
| 38 |
6515-8609130 |
|
Трубопровод |
Нет на складе
|
| 39 |
6515-8609381 |
|
Шланг 20 |
Нет на складе
|
| 40 |
65158-8609380 |
|
Шланг |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
