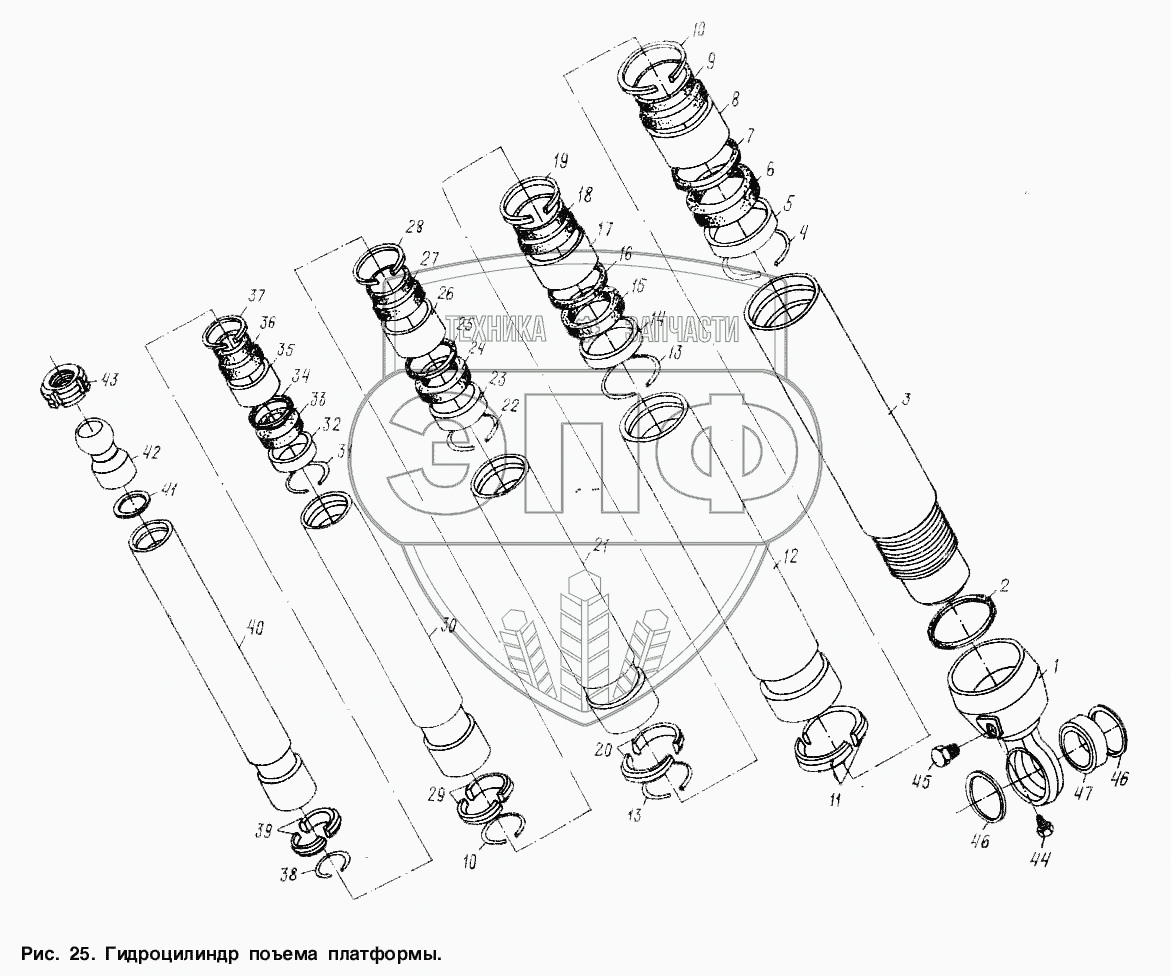

Каталог запасных частей к технике: МАЗ-9506. Гидроцилиндр подъема платформы
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 9506-8603510-10 |
9506-8603510-10 |
|
Гидроцилиндр в сборе |
Нет на складе
|
| 1 |
9506-8603517-10 |
|
Днище |
Нет на складе
|
| 2 |
185-190-36-2-3 |
|
Кольцо |
Нет на складе
|
| 3 |
9506-8603512-10 |
|
Корпус |
Нет на складе
|
| 4 |
5232В-8603530 |
|
Кольцо |
Нет на складе
|
| 5 |
5232В-8603666 |
|
Втулка |
Нет на складе
|
| 6 |
5232В-8603178-11 |
|
Шайба 5 Т |
Нет на складе
|
| 7 |
160-170-58-2-3 |
|
Кольцо |
Нет на складе
|
| 8 |
5232В-8603523 |
|
Направляющая |
Нет на складе
|
| 9 |
5232В-8603547 |
|
Грязесъемник |
Нет на складе
|
| 10 |
5232В-8603661 |
|
Кольцо стопорное |
Нет на складе
|
| 11 |
5232В-6803537 |
|
Полукольцо |
Нет на складе
|
| 12 |
9506-8603540-10 |
|
Труба выдвижная 1 |
Нет на складе
|
| 13 |
5232В-8603528 |
|
Кольцо |
Нет на складе
|
| 14 |
5232В-8603665 |
|
Втулка |
Нет на складе
|
| 15 |
5232В-8603177-11 |
|
Шайба 5 Т |
Нет на складе
|
| 16 |
140-150-58-2-3 |
|
Кольцо |
Нет на складе
|
| 17 |
5232В-8603522 |
|
Направляющая |
Нет на складе
|
| 18 |
5232В-8603546 |
|
Грязесъемник |
Нет на складе
|
| 19 |
5332В-8603659 |
|
Кольцо стопорное |
Нет на складе
|
| 20 |
5232В-8603536 |
|
Полукольцо |
Нет на складе
|
| 21 |
9506-8603550-10 |
|
Труба выдвижная |
Нет на складе
|
| 22 |
503А-8603527 |
|
Кольцо |
Нет на складе
|
| 23 |
503А-8603666 |
|
Втулка |
Нет на складе
|
| 24 |
503А-8603584-01 |
|
Шайба |
Нет на складе
|
| 25 |
120-130-58-2-3 |
|
Кольцо |
Нет на складе
|
| 26 |
503А-8603523 |
|
Направляющая верхняя |
Нет на складе
|
| 27 |
503А-8603548 |
|
Грязесъемник |
Нет на складе
|
| 28 |
503А-8603658 |
|
Кольцо |
Нет на складе
|
| 29 |
503А-8603537 |
|
Полукольцо направляющее |
Нет на складе
|
| 30 |
9506-8603560-10 |
|
Труба выдвижная III |
Нет на складе
|
| 31 |
503А-8603525 |
|
Кольцо |
Нет на складе
|
| 32 |
503А-8603659 |
|
Кольцо стопорное |
Нет на складе
|
| 33 |
503А-8603583-01 |
|
Шайба |
Нет на складе
|
| 34 |
100-110-58-2-3 |
|
Кольцо |
Нет на складе
|
| 35 |
503А-8603522-11 |
|
Направляющая верхняя |
Нет на складе
|
| 36 |
503А-8603547 |
|
Грязесъемник |
Нет на складе
|
| 37 |
503А-8603657 |
|
Кольцо |
Нет на складе
|
| 38 |
503А-8603525-10 |
|
Кольцо упорное |
Нет на складе
|
| 39 |
503А-8603536 |
|
Полукольцо направляющее |
Нет на складе
|
| 40 |
9506-8603565-10 |
|
Труба IV |
Нет на складе
|
| 41 |
400451 |
|
Кольцо В60 |
Нет на складе
|
| 42 |
5516-8603568 |
|
Головка опоры цилиндра |
Нет на складе
|
| 43 |
5516-8603598 |
|
Гайка опоры цилиндра |
Нет на складе
|
| 44 |
262541 |
|
Пробка КГ 1/8" |
Нет на складе
|
| 45 |
262545 |
|
Пробка КГ 3/4" |
Нет на складе
|
| 46 |
400468 |
|
Кольцо |
Нет на складе
|
| 47 |
ШСП-50 |
|
Подшипник |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
