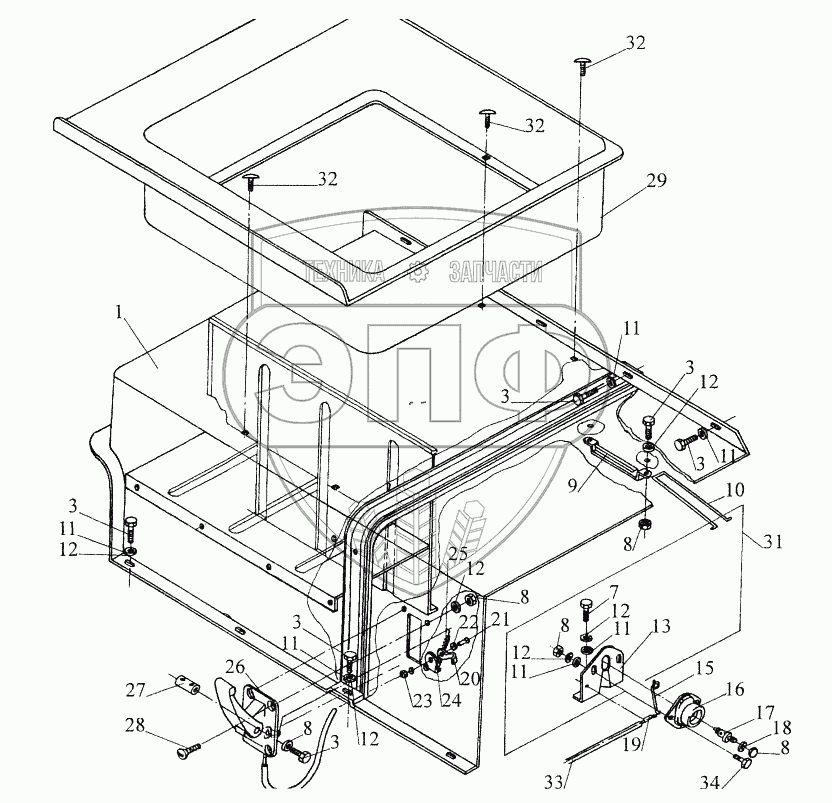

Каталог запасных частей к технике: МАЗ-544069. Установка инструментального ящика 6430-5108010
1
3
3
3
3
3
3
7
8
8
8
8
8
9
10
11
11
11
11
11
11
12
12
12
12
12
12
13
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
31
32
32
32
33
34
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
6430-5108012-010 |
|
Ящик инструментальный |
Нет на складе
|
| 3 |
201418 |
|
Болт М6-6gх16 |
Нет на складе
|
| 7 |
201416 |
|
Болт М6-6gх12 |
Нет на складе
|
| 8 |
250508 |
|
Гайка М6-6Н |
Нет на складе
|
| 9 |
6430-5108038 |
|
Направляющая |
Нет на складе
|
| 10 |
6430-5108039 |
|
Упор |
Нет на складе
|
| 11 |
252037 |
|
Шайба 6 |
Нет на складе
|
| 12 |
252154 |
|
Шайба 6Л |
Нет на складе
|
| 13 |
6430-5108041 |
|
Кронштейн |
Нет на складе
|
| 15 |
6430-8406024-010 |
|
Пружина |
Нет на складе
|
| 16 |
6430-8406018-010 |
|
Корпус замка правый |
Нет на складе
|
| 17 |
6430-8406022 |
|
Фиксатор |
Нет на складе
|
| 18 |
252155 |
|
Шайба 8Л |
Нет на складе
|
| 19 |
6430-8406072 |
|
Трос |
Нет на складе
|
| 20 |
6430-8406073 |
|
Прижим |
Нет на складе
|
| 21 |
220079 |
|
Винт М5-6gх14 |
Нет на складе
|
| 22 |
252003 |
|
Шайба 5 |
Нет на складе
|
| 23 |
250464 |
|
Гайка М5-6Н |
Нет на складе
|
| 24 |
6430-8406064 |
|
Кронштейн |
Нет на складе
|
| 25 |
504В-6804080-10 |
|
Пружина |
Нет на складе
|
| 26 |
6430-8406040 |
|
Привод замка |
Нет на складе
|
| 27 |
6430-8406056 |
|
Ось |
Нет на складе
|
| 28 |
233064-01 |
|
Винт 2М6-6gх14 |
Нет на складе
|
| 29 |
6430-8219249-010 |
|
Подставка-ящик |
Нет на складе
|
| 31 |
6430-5108043-010 |
|
Уплотнитель |
Нет на складе
|
| 32 |
5336-5702052 |
|
Держатель обивки |
Нет на складе
|
| 33 |
6430-8406068 |
|
Оболочка |
Нет на складе
|
| 34 |
201420 |
|
Болт М6-6gх20 |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
