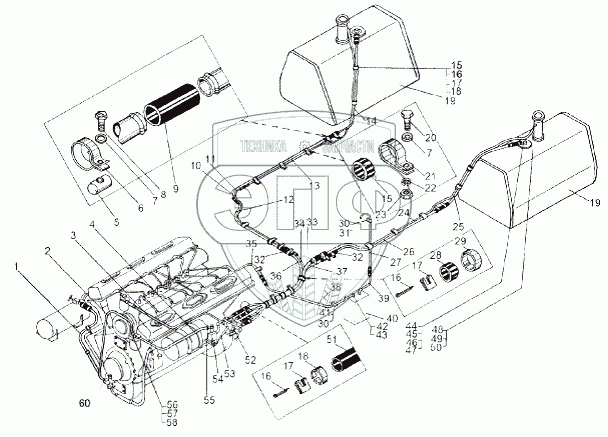

Каталог запасных частей к технике: МАЗ-543 (7310). Монтажная схема топливопроводов 543
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
15
16
16
16
17
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
32
33
34
35
36
37
38
39
40
41
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
60
60
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
543-1015792 |
|
Топливопровод от насоса к подогревателю |
Нет на складе
|
| 2 |
543-1104234-10 |
|
Топливопровод |
Нет на складе
|
| 3 |
543-1104242 |
|
Топливопровод от фильтра к крану слива топлива |
Нет на складе
|
| 4 |
543-1104536 |
|
Шланг соединительный |
Нет на складе
|
| 5 |
374179 |
|
Гайка М6-6Н |
Нет на складе
|
| 6 |
535Б-3506112 |
|
Хомут шланга |
Нет на складе
|
| 7 |
252004 |
|
Шайба 6 |
Нет на складе
|
| 8 |
370537 |
|
Болт М6-6gх35 |
Нет на складе
|
| 9 |
543-1104211 |
|
Шланг соединительный Ф18х100 |
Нет на складе
|
| 10 |
543-1104264 |
|
Топливопровод от бака правого к крану |
Нет на складе
|
| 11 |
543-1104250 |
|
Топливопровод |
Нет на складе
|
| 12 |
543-1104268 |
|
Топливопровод правый |
Нет на складе
|
| 13 |
543-1104252 |
|
Топливопровод от крана слива к баку |
Нет на складе
|
| 14 |
543-1104202 |
|
Топливопровод первый |
Нет на складе
|
| 15 |
543-1804397 |
|
Прокладка |
Нет на складе
|
| 16 |
297575 |
|
Шплинт 5,6х22 |
Нет на складе
|
| 17 |
297580 |
|
Пряжка |
Нет на складе
|
| 18 |
297582 |
|
Лента |
Нет на складе
|
| 19 |
543-1101010-10 |
|
Бак топливный |
Нет на складе
|
| 20 |
201418 |
|
Болт М6-6gх16 |
Нет на складе
|
| 21 |
379665 |
|
Кпяммер |
Нет на складе
|
| 22 |
252134 |
|
Шайба 6Т |
Нет на складе
|
| 23 |
250508 |
|
Гайка М6-6Н |
Нет на складе
|
| 24 |
543-1104251 |
|
Топливопровод к баку |
Нет на складе
|
| 25 |
543-1104208 |
|
Топливопровод бака |
Нет на складе
|
| 26 |
543-1104265 |
|
Топливопровод от бака левого к крану |
Нет на складе
|
| 27 |
543-1104276 |
|
Трубка вентиляционная длинная |
Нет на складе
|
| 28 |
543-3506226-А |
|
Прокладка |
Нет на складе
|
| 29 |
297584 |
|
Лента |
Нет на складе
|
| 30 |
543-3506223 |
|
Прокладка |
Нет на складе
|
| 31 |
315402 |
|
Кляммер |
Нет на складе
|
| 32 |
543-1104213 |
|
Шланг соединительный |
Нет на складе
|
| 33 |
543-1104248 |
|
Топливопровод |
Нет на складе
|
| 34 |
543-1104249 |
|
Топливопровод |
Нет на складе
|
| 35 |
543-1104516 |
|
Топливопровод сливной от форсунок к шлангу |
Нет на складе
|
| 36 |
543-1104272-Б |
|
Топливопровод |
Нет на складе
|
| 37 |
543-1104269-Б |
|
Топливопровод |
Нет на складе
|
| 38 |
543-1104524 |
|
Топливопровод сливной от шланга к бачку |
Нет на складе
|
| 39 |
543-1104277-10 |
|
Трубка вентиляционная |
Нет на складе
|
| 40 |
547А-1129019 |
|
Бачок |
Нет на складе
|
| 41 |
315412 |
|
Кляммер |
Нет на складе
|
| 43 |
543-1105514 |
|
Гайка М12х1,5 |
Нет на складе
|
| 44 |
543-1104194 |
|
Патрубок переходной |
Нет на складе
|
| 45 |
258253 |
|
Шплинт 1,2х175 |
Нет на складе
|
| 46 |
535А-1104224 |
|
Болт поворотного угольника |
Нет на складе
|
| 47 |
535А-1104226-А |
|
Прокладка |
Нет на складе
|
| 48 |
379078 |
|
Угольник |
Нет на складе
|
| 49 |
379225 |
|
Гайка М14х1,5-6Н |
Нет на складе
|
| 50 |
379275 |
|
Муфта |
Нет на складе
|
| 51 |
543-1104212 |
|
Шланг 8х70 |
Нет на складе
|
| 52 |
543-1116010-01 |
|
Кран топливораспределительный |
Нет на складе
|
| 53 |
543-1035066 |
|
Шланг |
Нет на складе
|
| 54 |
0000-1133084 |
|
Ручной топливоподкачивающий насос РНМ-1К У2 |
Нет на складе
|
| 55 |
543-1303530 |
|
Хомут |
Нет на складе
|
| 56 |
543-1104224 |
|
Болт поворотного угольника |
Нет на складе
|
| 57 |
535А-1018157 |
|
Кольцо уплотнительное |
Нет на складе
|
| 58 |
543-1104584 |
|
Переходник |
Нет на складе
|
| 60 |
535Б-1018296 |
|
Прокладка |
Нет на складе
|
| 60 |
543-1104526 |
|
Прокладка |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
