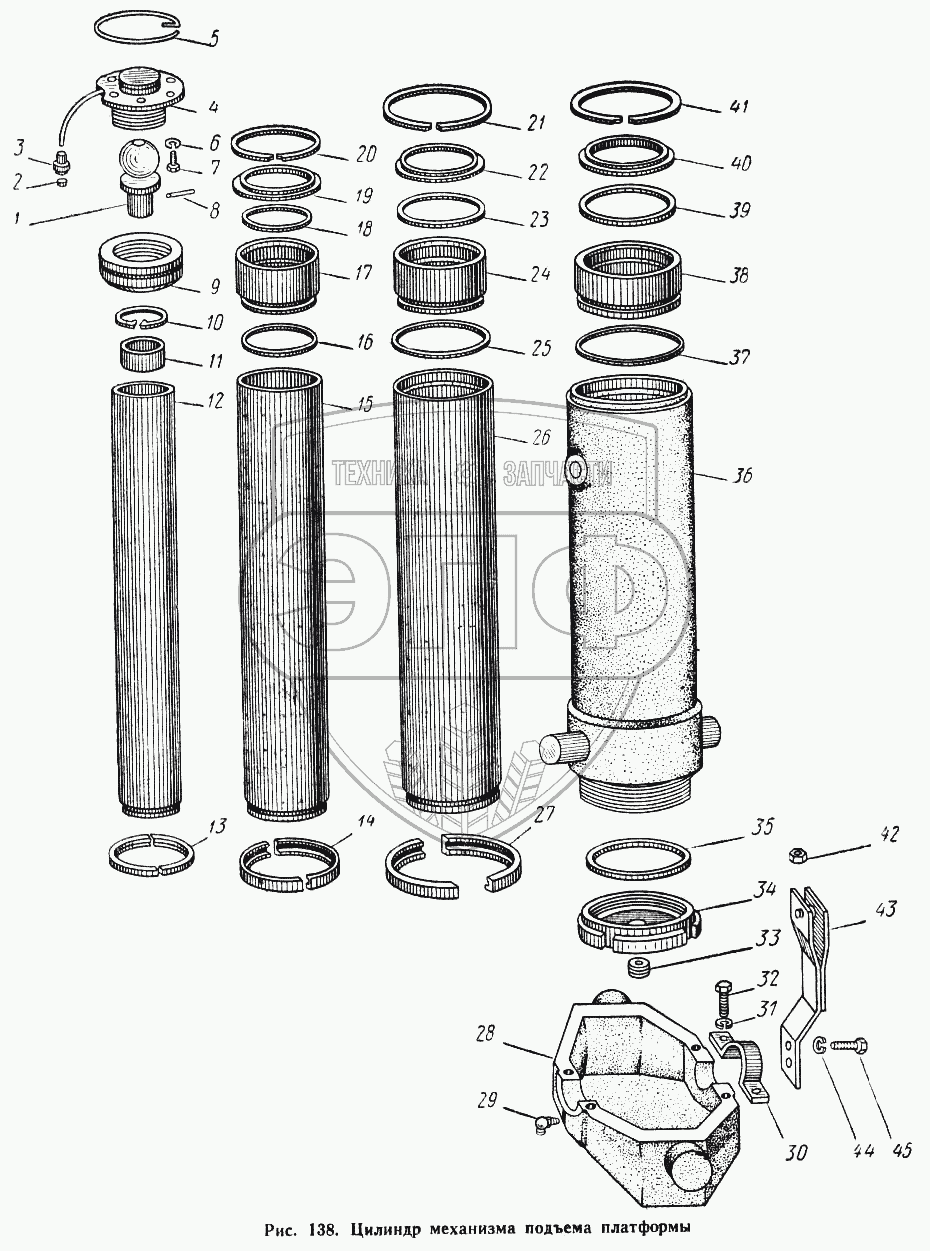

Каталог запасных частей к технике: МАЗ-500А. Цилиндр механизма подъема платформы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 503-8607033 |
503-8607033 |
|
Накладка рычага |
Нет на складе
|
| 503-8607109 |
503-8607109 |
|
Крестовина |
Нет на складе
|
| 503А-8603509 |
503А-8603509 |
|
Цилиндр с верхней опорой в сборе |
Нет на складе
|
| 503-8603637 |
503-8603637 |
|
Трубка подачи смазки |
Нет на складе
|
| 503-8603594 |
503-8603594 |
|
Опора цилиндра гидроподъемника верхняя |
Нет на складе
|
| 503-8607031-В |
503-8607031-В |
|
Рычаг привода клапана |
Нет на складе
|
| 1 |
503-8603566-Б |
|
Головка верхней опоры цилиндра |
Нет на складе
|
| 2 |
314803-П |
|
Муфта конусная |
Нет на складе
|
| 3 |
314710-П29 |
|
Гайка соединительная |
Нет на складе
|
| 4 |
503-8603563 |
|
Опора цилиндра гидроподъемника верхняя в сборе |
Нет на складе
|
| 5 |
503-8603531 |
|
Кольцо стопорное |
Нет на складе
|
| 6 |
252136-П2 |
|
Шайба |
Нет на складе
|
| 7 |
201496-П2 |
|
Болт |
Нет на складе
|
| 8 |
258993-П |
|
Штифт |
Нет на складе
|
| 9 |
503-8603598 |
|
Гайка верхней опоры цилиндра |
Нет на складе
|
| 10 |
503-8603541 |
|
Кольцо запорное |
Нет на складе
|
| 11 |
503-8603562-Б |
|
Переходник головки верхней опоры цилиндра |
Нет на складе
|
| 12 |
503-8603564-Б |
|
Труба цилиндра выдвижная третья в сборе |
Нет на складе
|
| 13 |
503-8603535 |
|
Полукольцо третьей выдвижной трубы направляющее |
Нет на складе
|
| 14 |
503-8603536-Б |
|
Полукольцо второй выдвижной трубы направляющее |
Нет на складе
|
| 15 |
503-8603560-Б |
|
Труба цилиндра выдвижная вторая |
Нет на складе
|
| 16 |
400082-В |
|
Кольцо уплотнительное |
Нет на складе
|
| 17 |
503-8603521 |
|
Направляющая третьей выдвижной трубы |
Нет на складе
|
| 18 |
400160-В |
|
Кольцо уплотнительное |
Нет на складе
|
| 19 |
503-8603546 |
|
Кольцо защитное |
Нет на складе
|
| 20 |
503-8603528 |
|
Кольцо запорное |
Нет на складе
|
| 21 |
503-8603529 |
|
Кольцо запорное |
Нет на складе
|
| 22 |
503-8603547 |
|
Кольцо защитное |
Нет на складе
|
| 23 |
400179-В |
|
Кольцо уплотнительное |
Нет на складе
|
| 24 |
503-8603522 |
|
Направляющая второй выдвижной трубы |
Нет на складе
|
| 25 |
400101-В |
|
Кольцо уплотнительное |
Нет на складе
|
| 26 |
503-8603540 |
|
Труба цилиндра выдвижная первая |
Нет на складе
|
| 27 |
503-8603538 |
|
Полукольцо первой выдвижной трубы направляющее |
Нет на складе
|
| 28 |
503-8603600 |
|
Опора цилиндра гидроподъемника нижняя |
Нет на складе
|
| 29 |
2644040-П8 |
|
Масленка |
Нет на складе
|
| 30 |
503-8603601 |
|
Крышка |
Нет на складе
|
| 31 |
252137-П2 |
|
Шайба пружинная |
Нет на складе
|
| 32 |
201540-П29 |
|
Болт |
Нет на складе
|
| 33 |
262518-П29 |
|
Пробка |
Нет на складе
|
| 34 |
503-8603526 |
|
Днище цилиндра гидроподъемника |
Нет на складе
|
| 35 |
400117-В |
|
Кольцо уплотнительное |
Нет на складе
|
| 36 |
503-8603512 |
|
Труба цилиндра неподвижная в сборе |
Нет на складе
|
| 37 |
400111-В |
|
Кольцо уплотнительное |
Нет на складе
|
| 38 |
503-8603523 |
|
Направляющая первой выдвижной трубы цилиндра |
Нет на складе
|
| 39 |
400189-В |
|
Кольцо уплотнительное |
Нет на складе
|
| 40 |
503-8603548 |
|
Кольцо защитное |
Нет на складе
|
| 41 |
500-8603530 |
|
Кольцо запорное |
Нет на складе
|
| 42 |
250515-П29 |
|
Гайка |
Нет на складе
|
| 43 |
503-8607030 |
|
Рычаг привода клапана в сборе |
Нет на складе
|
| 44 |
252135-П2 |
|
Шайба |
Нет на складе
|
| 45 |
201455-П29 |
|
Болт |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
