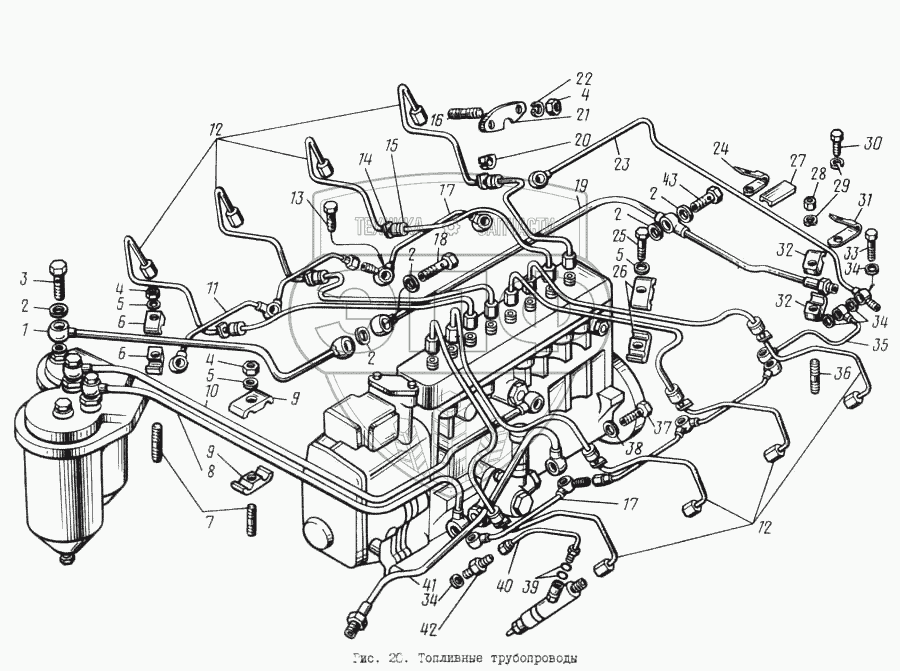

Каталог запасных частей к технике: ЯМЗ-8421.10. Топливные трубопроводы
1
2
2
2
2
2
3
4
4
4
5
5
5
6
6
7
8
9
9
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
34
34
35
36
37
38
38
39
40
41
42
43
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
842.1104384-10 |
|
Трубка отводящая топливного фильтра |
3 040.00 руб.
|
|
|
| 2 |
312326-П |
|
Шайба 14 |
Нет на складе
|
| 3 |
310096-П29 |
|
Болт |
220.00 руб.
|
|
|
| 4 |
250511-1129 |
|
Гайка |
Нет на складе
|
| 5 |
252005-П29 |
|
Шайба плоская |
Нет на складе
|
| 6 |
840.1104514 |
|
Скоба в сборе |
Нет на складе
|
| 7 |
216531-П29 |
|
Шпилька |
Нет на складе
|
| 8 |
8421.1104422 |
|
Трубка отводящая топливоподкачивающего насоса |
4 920.00 руб.
|
|
|
| 9 |
840.1104446 |
|
Скоба крепления трубок в сборе |
500.00 руб.
|
|
|
| 10 |
842.1104426 |
|
Трубка подводящая насоса высокого давления |
Нет на складе
|
| 11 |
8423.1104373 |
|
Трубка дренажная длинная |
Нет на складе
|
| 12 |
840.1112406 |
|
Трубка высокого давления |
Нет на складе
|
| 13 |
310122-П29 |
|
Болт М10х1х22 |
Нет на складе
|
| 14 |
240-1104342 |
|
Шайба |
Нет на складе
|
| 15 |
240-1104343 |
|
Шайба |
Нет на складе
|
| 16 |
216527-П2 |
|
Шпилька |
Нет на складе
|
| 17 |
8423.1104375 |
|
Трубка топливная дренажная короткая |
1 760.00 руб.
|
|
|
| 18 |
310236-П29 |
|
Болт |
Нет на складе
|
| 19 |
842.1104382-10 |
|
Трубка отводящая топливного насоса высокого давления |
4 100.00 руб.
|
|
|
| 20 |
240-1104344-А |
|
Уплотнитель |
Нет на складе
|
| 21 |
240-1104345-Б |
|
Фланец |
565.00 руб.
|
|
|
| 22 |
252135-П2 |
|
Шайба пружинная |
Нет на складе
|
| 23 |
842.1104370-01 |
|
Трубка дренажная форсунок |
4 590.00 руб.
|
|
|
| 24 |
840.1104825 |
|
Кляммер крепления дренажной трубки |
Нет на складе
|
| 25 |
201462-П29 |
|
Болт М8х35 |
Нет на складе
|
| 26 |
840.1112528 |
|
Скоба |
320.00 руб.
|
|
|
| 27 |
840.1104336 |
|
Прокладка |
Нет на складе
|
| 28 |
250517-П29 |
|
Гайка |
Нет на складе
|
| 29 |
252136-П2 |
|
Шайба 10 пружинная |
Нет на складе
|
| 30 |
201672-П2 |
|
Болт |
Нет на складе
|
| 31 |
8423.1104825 |
|
Кляммер |
Нет на складе
|
| 32 |
840.1104440 |
|
Колодка |
Нет на складе
|
| 33 |
310239-П29 |
|
Болт |
315.00 руб.
|
|
|
| 34 |
312482-П34 |
|
Шайба |
15.00 руб.
|
|
|
| 35 |
842.1104346 |
|
Трубка дренажная |
Нет на складе
|
| 36 |
216559-П29 |
|
Шпилька |
Нет на складе
|
| 37 |
310264-П29 |
|
Болт |
Нет на складе
|
| 38 |
201-1015624 |
|
Прокладка |
Нет на складе
|
| 38 |
312367-П |
|
Шайба |
Нет на складе
|
| 39 |
238-1723026 |
|
Кольцо уплотнительное |
Нет на складе
|
| 40 |
840.1104361-10 |
|
Трубка форсунки дренажная |
1 355.00 руб.
|
|
|
| 41 |
8421.1104410 |
|
Трубка подводящая топливоподкачивающего насоса |
Нет на складе
|
| 42 |
840.1104918 |
|
Ниппель |
100.00 руб.
|
|
|
| 43 |
33.1111282-01 |
|
Клапан перепускной в сборе |
733.60 руб.
|
|
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
