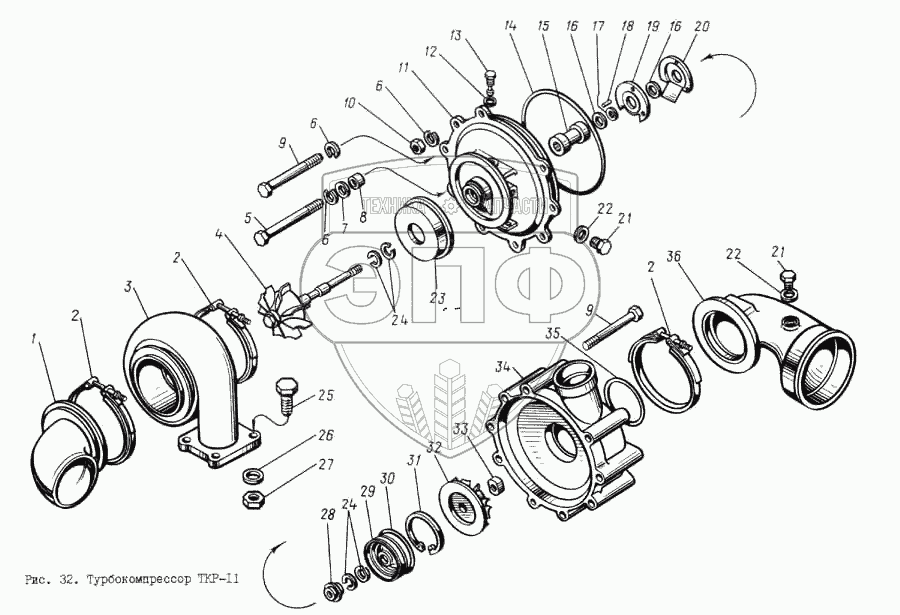

Каталог запасных частей к технике: ЯМЗ-8401.10. Турбокомпрессор ТКР-11
1
2
2
2
3
4
5
6
6
6
7
8
9
9
10
11
12
13
15
16
16
17
18
19
20
21
21
22
22
23
24
24
26
27
28
29
31
32
33
34
36
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 8401.1118011 |
8401.1118011 |
|
Турбокомпрессор левый в сборе |
Нет на складе
|
| 8401.1118080-10 |
8401.1118080-10 |
|
Ротор в сборе |
Нет на складе
|
| 8401.1118010 |
8401.1118010 |
|
Турбокомпрессор правый в сборе |
Нет на складе
|
| 1 |
8401.1118256 |
|
Патрубок выпускной в сборе |
Нет на складе
|
| 2 |
8401.1118444 |
|
Хомут в сборе |
Нет на складе
|
| 3 |
8401.1118154 |
|
Корпус турбины |
Нет на складе
|
| 4 |
8401.1118086 |
|
Колесо турбины с валом в сборе |
Нет на складе
|
| 5 |
200470-П29 |
|
Болт |
Нет на складе
|
| 6 |
252136-П2 |
|
Шайба 10 пружинная |
Нет на складе
|
| 7 |
252006-П29 |
|
Шайба плоская |
Нет на складе
|
| 8 |
8401.1118218 |
|
Втулка |
Нет на складе
|
| 9 |
200468-П29 |
|
Болт |
Нет на складе
|
| 10 |
250517-П29 |
|
Гайка |
Нет на складе
|
| 11 |
8401.1118024 |
|
Корпус подшипника |
Нет на складе
|
| 12 |
312482-П34 |
|
Шайба |
15.00 руб.
|
|
|
| 13 |
8401.1118036 |
|
Болт-стопор |
Нет на складе
|
| 15 |
8401.1118030 |
|
Втулка ротора |
Нет на складе
|
| 16 |
8401.1118270 |
|
Шайба упорная |
Нет на складе
|
| 17 |
8401.1118268 |
|
Шайба распорная |
Нет на складе
|
| 18 |
258364-П |
|
Штифт 3х18 |
Нет на складе
|
| 19 |
8401.1118271 |
|
Подшипник упорный |
Нет на складе
|
| 20 |
8401.1118180-10 |
|
Экран маслосбрасывающий |
Нет на складе
|
| 21 |
316154-П29 |
|
Пробка |
Нет на складе
|
| 22 |
312326-П |
|
Шайба 14 |
Нет на складе
|
| 23 |
8401.1118294 |
|
Проставка корпуса турбины |
Нет на складе
|
| 24 |
240Н-1118106 |
|
Кольцо уплотнительное ротора |
Нет на складе
|
| 26 |
312300-П2 |
|
Шайба |
Нет на складе
|
| 27 |
250512-П5 |
|
Гайка |
Нет на складе
|
| 28 |
8401.1118284-10 |
|
Маслоотражатель |
Нет на складе
|
| 29 |
8401.1118280 |
|
Крышка корпуса подшипника |
Нет на складе
|
| 31 |
8401.1118285 |
|
Кольцо упорное |
Нет на складе
|
| 32 |
8401.1118110 |
|
Колесо компрессора |
Нет на складе
|
| 33 |
240Н-1118120 |
|
Гайка крепления колеса компрессора |
Нет на складе
|
| 34 |
8401.1118134 |
|
Корпус компрессора |
Нет на складе
|
| 36 |
8401.1118208-10 |
|
Патрубок входной |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
