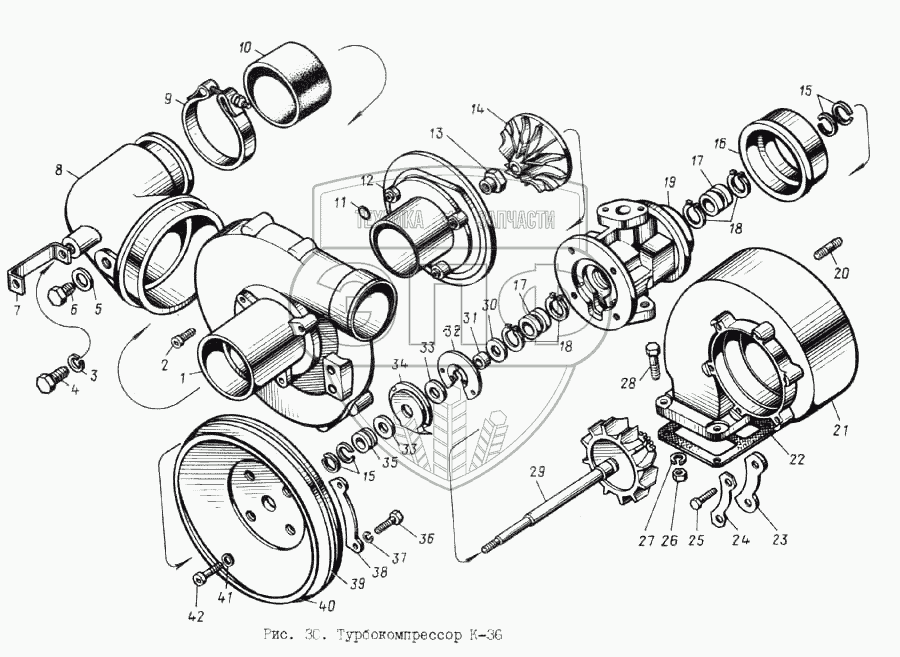

Каталог запасных частей к технике: ЯМЗ-8401.10. Турбокомпрессор К-36
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 8401.1118011-10 |
8401.1118011-10 |
|
Турбокомпрессор левый в сборе |
Нет на складе
|
| К-36-3772У/35.22-25 |
К-36-3772У/35.22-25 |
|
Турбокомпрессор левый |
Нет на складе
|
| 8401.1118010-10 |
8401.1118010-10 |
|
Турбокомпрессор правый в сборе |
Нет на складе
|
| К-36-3772У/35.22-24 |
К-36-3772У/35.22-24 |
|
Турбокомпрессор правый |
Нет на складе
|
| 1 |
39 9672 3015 |
|
Крышка корпуса компрессора |
Нет на складе
|
| 2 |
61 1103 0870 |
|
Винт |
Нет на складе
|
| 3 |
252136-П2 |
|
Шайба 10 пружинная |
Нет на складе
|
| 4 |
201497-П29 |
|
Болт М10х25 |
Нет на складе
|
| 5 |
312326-П |
|
Шайба 14 |
Нет на складе
|
| 6 |
316154-П29 |
|
Пробка |
Нет на складе
|
| 7 |
8401.1118214 |
|
Кронштейн |
Нет на складе
|
| 8 |
8401.1118208-20 |
|
Патрубок входной |
Нет на складе
|
| 9 |
240Н-1115138 |
|
Хомут в сборе |
Нет на складе
|
| 10 |
240-1115048 |
|
Рукав |
720.00 руб.
|
|
|
| 11 |
61 1740 5084 |
|
Шайба |
Нет на складе
|
| 12 |
39 9672 3020 |
|
Корпус компрессора |
Нет на складе
|
| 13 |
39 9266 2002 |
|
Гайка |
Нет на складе
|
| 14 |
39 9290 2011 |
|
Колесо компрессора |
Нет на складе
|
| 15 |
39 9310 0022 |
|
Кольцо пружинное |
Нет на складе
|
| 16 |
39 9210 2012 |
|
Тепловой экран |
Нет на складе
|
| 17 |
39 9233 1002 |
|
Втулка подшипника |
Нет на складе
|
| 18 |
39 9340 1002 |
|
Кольцо стопорное |
Нет на складе
|
| 19 |
39 9686 1002 |
|
Корпус подшипников |
Нет на складе
|
| 20 |
310437-П |
|
Шпилька |
Нет на складе
|
| 21 |
39 9692 3511 |
|
Корпус турбины |
Нет на складе
|
| 22 |
238Ф-1118158 |
|
Прокладка корпуса турбины |
75.00 руб.
|
|
|
| 23 |
39 9320 1022 |
|
Пластина упорная |
Нет на складе
|
| 24 |
39 9400 1022 |
|
Пластина стопорная |
Нет на складе
|
| 25 |
61 1103 0873 |
|
Болт |
Нет на складе
|
| 26 |
311909-П |
|
Гайка |
Нет на складе
|
| 27 |
312300-П2 |
|
Шайба |
Нет на складе
|
| 28 |
240Н-1008504 |
|
Болт крепления коллекторов |
320.00 руб.
|
|
|
| 29 |
39 9112 2004 |
|
Ротор |
Нет на складе
|
| 30 |
39 9210 0050 |
|
Маслоотражатель |
Нет на складе
|
| 31 |
39 9200 0900 |
|
Кольцо распорное |
Нет на складе
|
| 32 |
39 9323 1002 |
|
Фланец упорный |
Нет на складе
|
| 33 |
39 9200 2012 |
|
Кольцо упорное |
Нет на складе
|
| 34 |
39 9480 1003 |
|
Экран маслосбрасывающий |
Нет на складе
|
| 35 |
39 9243 0012 |
|
Втулка уплотнительная |
Нет на складе
|
| 36 |
61 1103 6183 |
|
Болт |
Нет на складе
|
| 37 |
61 1740 5082 |
|
Шайба |
Нет на складе
|
| 38 |
39 9310 1012 |
|
Пластина упорная |
Нет на складе
|
| 39 |
39 9213 4002 |
|
Крышка корпуса подшипников |
Нет на складе
|
| 40 |
39 9450 0012 |
|
Кольцо уплотнительное |
Нет на складе
|
| 41 |
39 9200 1005 |
|
Шайба |
Нет на складе
|
| 42 |
39 9220 0000 |
|
Винт |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
